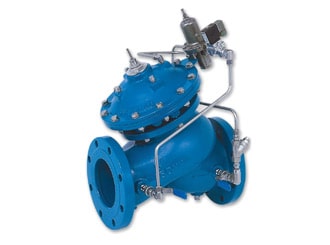

Válvula de Alívio/Sustentadora de Pressão IR-WW-730-55
A Válvula de Alívio/Sustentadora de Pressão Modelo 730-55 Controlada por Solenóide é uma válvula de controle operada hidraulicamente e acionada por diafragma, que sustenta a pressão mínima predefinida a montante (retorno), independentemente de flutuações na vazão ou de variações da pressão de jusante. Além disso, ela abre ou fecha em resposta a um sinal elétrico. Quando instalado como uma válvula de circulação, o Modelo 730-55 alivia pressões excessivas da linha quando o valor máximo predefinido é excedido.
- Acionada pela pressão da linha — operação independente
- Controlada por solenoide
- Baixo consumo de energia
- Ampla gama de pressões e tensões
- Posição Normalmente Aberta, Normalmente Fechada ou Última Posição
- Disco de vedação balanceado — capacidade alívio de alto fluxo
- Reparo em linha — fácil manutenção
- Design em câmara dupla
- Reação moderada da válvula
- Diafragma protegido
- Design flexível — fácil inclusão de recursos
- Variedade de acessórios — adequação perfeita à missão
- Corpo amplo em “Y” ou angular — perda de pressão minimizada
- Fluxo semirreto — vazão não turbulenta
- Sede elevada em aço inoxidável — resistente a danos por cavitação
- Passagem plena, livre de obstáculos — confiabilidade indiscutível
- Plugue de redução de fluxo de orifício em V — estabilidade em baixo fluxo
Aplicações típicas
- Válvula de Circulação com Proteção contra Transbordamento do Reservatório A água é fornecida à rede consumidora a partir do reservatório ou diretamente a partir da rede de abastecimento principal.
- Durante o bombeamento do reservatório, o Modelo Normalmente Fechado 730-55 com solenoide energizado serve como uma válvula de circulação.
- Durante o abastecimento direto, a pressão pode ser superior ao ajuste do piloto, possivelmente causando o transbordamento do reservatório. O solenoide desenergizado mantém o Modelo 730-55 fechado, impedindo o enchimento do reservatório a partir dessa fonte.
