Válvulas de doble cámara BERMAD 700 SIGMA con regulación por piloto de 3 vías y cierre suave anti-golpe de ariete

En una publicación anterior del blog, describimos cómo, como resultado de la creciente conciencia sobre el ahorro de energía y la protección del medio ambiente, los sistemas de suministro y distribución de agua deben ser más eficientes y capaces de operar de manera óptima a presiones mínimas. Si bien tradicionalmente se utilizaban válvulas de control de una sola cámara en estos sistemas debido a su rentabilidad, su funcionalidad es limitada en condiciones de baja presión.

Para satisfacer esta necesidad, BERMAD desarrolló sus válvulas de control de doble cámara serie 700 SIGMAM, que cuentan con un diseño único disponible únicamente en la serie 700 SIGMA de BERMAD, y tienen el mismo tamaño que sus equivalentes de una sola cámara. Además, son las únicas válvulas en el mercado que permiten a los diseñadores y propietarios de sistemas de agua convertir fácilmente sus válvulas de una sola cámara en válvulas de doble cámara, optimizando así sus sistemas para un funcionamiento suave, preciso, seguro, estable y eficiente bajo condiciones de baja presión.

Las válvulas de control de doble cámara de la serie BERMAD 700 SIGMA ofrecen características únicas para sistemas de suministro y distribución de agua

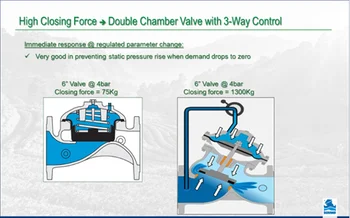

Respuesta inmediata y regulación con piloto de tres vías

En caso de condiciones de baja presión en la red, una válvula de doble cámara con piloto de tres vías puede ventilar completamente la cámara de control, permitiendo que la válvula se abra por completo. Esto significa que la válvula es transparente en cuanto a la pérdida de carga. Además, la resistencia de la válvula se vuelve mínima y la válvula suministra suficiente presión a los consumidores sin generar una caída de presión omisible.

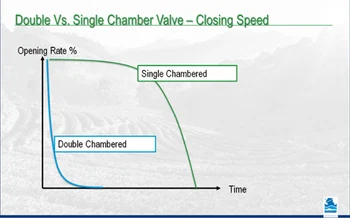

Rápido y potente, cierre suave anti-golpe de ariete sin golpe de ariete

En las válvulas de doble cámara de la serie BERMAD 700 SIGMA, el diafragma está aislado de la presión aguas abajo, la cual aplica la fuerza de apertura de la válvula en las válvulas de una sola cámara. Cuando se abre una válvula de doble cámara, las fuerzas de cierre y apertura sobre el disco de cierre se neutralizan entre sí. Para iniciar el proceso de cierre, el agua a presión aguas arriba se desvía hacia la cámara de control superior. Dado que no existen fuerzas de apertura opuestas, el conjunto del diafragma y el eje mueven rápidamente el disco de cierre, en dirección lineal y con gran fuerza, hacia el asiento.

Cuando la válvula está casi cerrada y la pérdida de carga comienza a acumularse, la presión aguas abajo empieza a disminuir. El equilibrio de fuerzas sobre el disco de cierre cambia y la presión aguas arriba hace que el proceso de cierre se ralentice. Como resultado, el final del proceso de cierre es suave y delicado. Esta función incorporada es esencial en los sistemas modernos de suministro y distribución de agua, ya que los protege contra escenarios potencialmente dañinos, como el golpe de ariete debido al cierre de la válvula.

El concepto de redes Clam se ha vuelto más común y ahora es ampliamente utilizado en las empresas de agua. Esto ha llevado a una mayor concienciación sobre el golpe de ariete en las válvulas reductoras de presión (PRV); y es precisamente aquí donde las válvulas de doble cámara anti-golpe de ariete ofrecen una ventaja fundamental.

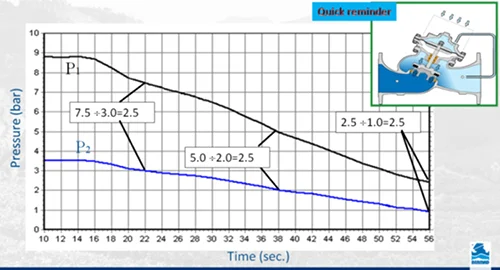

Reducción proporcional de presión sin piloto: sin piloto, filtro ni restricción

En una válvula de doble cámara, cuando la cámara de control inferior se ventila a la atmósfera, conectar un tubo de control desde el lado aguas abajo hasta la cámara de control superior crea un mecanismo proporcional de reducción de presión que reduce cualquier nivel de presión aguas arriba a una presión aguas abajo menor en una proporción constante.

La reducción de presión se realiza sin necesidad de piloto, filtro de agua de control, válvulas de aguja ni restricciones. Solo se requiere un tubo de control de “paso total” para lograr una respuesta inmediata, absoluta estabilidad y una fiabilidad muy alta.

Esta característica es exclusiva de las válvulas de doble cámara BERMAD 700 SIGMA y es ideal para las siguientes aplicaciones:

• Distribución equitativa de las cargas de erosión y cavitación en sistemas con alta presión diferencial mediante la instalación de una válvula reductora de presión proporcional (PRV) aguas arriba de una válvula de reducción de presión ajustable, de control de nivel o de sostenedora de presión de circulación.
• Reducción de la presión descendente sin oscilaciones – la estabilidad, confiabilidad y respuesta inmediata previenen las oscilaciones y ofrecen una excelente solución para sitios con accesibilidad limitada y condiciones operativas extremas.

WW 720 SIGMA PD reducción proporcional de presión

La opción ideal para instalaciones y modernizaciones de sistemas de suministro y distribución de agua

En resumen, la serie de válvulas de doble cámara BERMAD 700 SIGMA ofrece una pérdida de carga mínima con regulación por piloto de 3 vías, cierre suave anti-golpe de ariete y reducción proporcional de presión sin piloto. Estas características las convierten en la opción ideal para nuevas instalaciones y modernizaciones de sistemas de suministro y distribución de agua.
