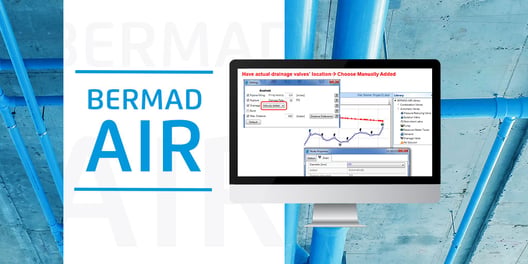

Facilite la selección de su ventosa con BERMAD Air

El control adecuado del aire es un factor vital en el diseño de sistemas de agua. El dimensionamiento y la ubicación apropiados de las ventosas son fundamentales para evitar el golpe de ariete y la pérdida de carga, así como para lograr una eficiencia óptima y una mayor vida útil del sistema. Elegir las válvulas adecuadas para el trabajo es una tarea compleja y que requiere tiempo, ya que el diseñador debe considerar una amplia gama de variables, entre las que se incluye mantener los costos del sistema dentro del presupuesto.

El software BERMAD Air ofrece una herramienta de diseño de sistemas de agua de última generación, gratuita, que puede ayudarle a eliminar errores, reducir costos y acortar significativamente el tiempo necesario para seleccionar las mejores válvulas para optimizar el control de aire en tuberías y redes de agua. El modelado de BERMAD Air es especialmente útil para diseñar líneas de transmisión largas, utilizando sistemas de bomba-reservorio o sistemas por gravedad.

BERMAD Air puede ayudarte a:

• Protege contra condiciones de vacío y el colapso de la tubería debido a drenaje o rotura.
• Garantiza un llenado seguro y controlado de la tubería en un tiempo razonable.
• Mejore la eficiencia del sistema durante la operación presurizada liberando bolsas de aire.
• Mejorar las soluciones de protección contra golpe de ariete.
• Reduzca los costos de adquisición de ventosas.

BERMAD Air es un programa independiente que se puede descargar de forma gratuita en su computadora. No requiere acceso a internet para su uso. Simplemente ingrese los datos completos de su sistema de agua—including el diseño del sistema, topografía, reguladores, válvulas de drenaje, demandas y otros factores—en la interfaz moderna y fácil de usar, en unidades métricas o inglesas según su preferencia.

Con base en sus especificaciones, este potente programa calibra automáticamente las características de los componentes (incluyendo cantidad, material, diámetro, tipo de conexión, revestimiento, salida y características adicionales) para su sistema, junto con los números de referencia específicos para cada unidad, ahorrando horas de tiempo y esfuerzo al diseñador.

BERMAD Air es capaz de realizar prácticamente cualquier tipo de análisis de sistemas de agua, incluyendo:

• Llenado de tubería
• Rotura / Reventón
• Drenaje
• Distancia máxima
• Separación de columna
• Velocidad crítica

Las características convenientes incluyen:

• Datos reales de entrada y salida– Es importante destacar que la selección de la ventosa se basa en mediciones reales de caudal de aire para cada modelo y tamaño, a fin de garantizar el rendimiento óptimo de su sistema. Los datos de la ventosa utilizados en BERMAD Air son el resultado de pruebas exhaustivas de cada ventosa BERMAD realizadas en nuestros laboratorios avanzados conforme a la norma EN-1074/4 y representan mediciones reales, no teóricas, del desempeño de la ventosa. Este grado de precisión elimina la necesidad de “márgenes de seguridad” hacia una ventosa sobredimensionada y puede ayudar a reducir los costos de adquisición de ventosas al evitar unidades sobredimensionadas y/o innecesarias.
• Carga fácil de datos – Los usuarios pueden cargar datos manualmente, o cargarlos de forma rápida y sencilla desde AutoCad o MS Excel.
• Aplicaciones integrales – BERMAD Air ofrece integración de válvulas reductoras de presión, válvulas de drenaje y consideración de nodos de demanda.

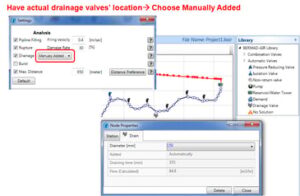

• Interfaz integrada de visualización gráfica y reportes – La interfaz de arrastrar y soltar de BERMAD Air es una de las más fáciles de usar en la industria. Una vez generada, la información de diseño puede descargarse fácilmente en formato PDF o Excel, ya sea como un resumen o un informe completo, para facilitar la consulta y el intercambio.
• Soporte Técnico Completo – Si se requiere información adicional, su proyecto puede ser enviado por correo electrónico al Ingeniero de Aplicaciones de Bermad para soporte técnico adicional.




Elimine el error debido a un cálculo topográfico inexacto

Los puntos altos a lo largo de la tubería son ubicaciones críticas tanto para las ventosas trifuncionales como para las automáticas, y desempeñan un papel fundamental en el análisis del programa. Aproximadamente el 80% de las ventosas en un sistema típico se encuentran en los puntos altos

Por lo tanto, es esencial determinar correctamente los puntos altos para evitar la ineficiencia del sistema.

El algoritmo de BERMAD Air permite un cálculo adecuado del punto alto mediante:

• Verificando los datos de entrada del usuario
• Optimizando el diseño de la tubería
• Ignorando los puntos altos con cambios topográficos insignificantes (reduciendo así los costos al evitar la colocación innecesaria de válvulas)

BERMAD Air está disponible para cualquier diseñador de sistemas de agua sin costo alguno. Haga clic aquí para solicitar acceso.
