Ahorre energía y costos con las válvulas poliméricas “transparentes” de doble cámara hidráulica Serie 100 de BERMAD

Las válvulas de la serie 100 de BERMAD realmente lo tienen todo.

¿Suena demasiado bueno para ser verdad? Analicemos las características y ventajas únicas de estas válvulas para que, al final de este artículo, estés convencido de que realmente puedes tenerlo todo con las válvulas de doble cámara de la serie 100 de BERMAD.

Con las válvulas de doble cámara hidráulicamente “transparentes” de la Serie 100 de BERMAD, el negro es el nuevo verde

¿Por qué negro?

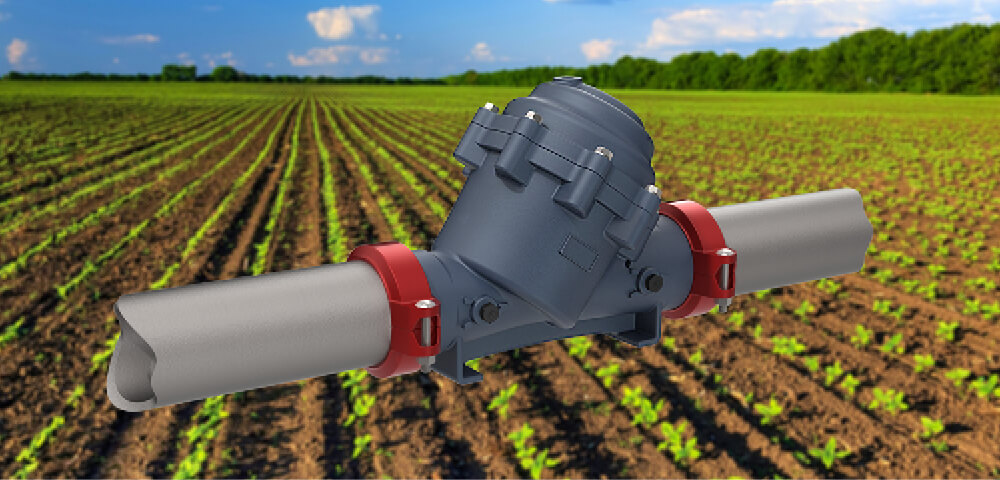

Las válvulas de doble cámara de la Serie 100 de BERMAD están fabricadas en negro reforzado de polímero. Diseñadas para ofrecer un alto nivel de resistencia mecánica y flexibilidad, pueden operar en una amplia variedad de condiciones de presión. Rentables, fáciles de instalar y de mantener gracias a su bajo peso, las válvulas de doble cámara de la Serie 100 de BERMAD eliminan la corrosión y ofrecen un alto nivel de resistencia a los productos químicos y a la cavitación.

¿Por qué verde?

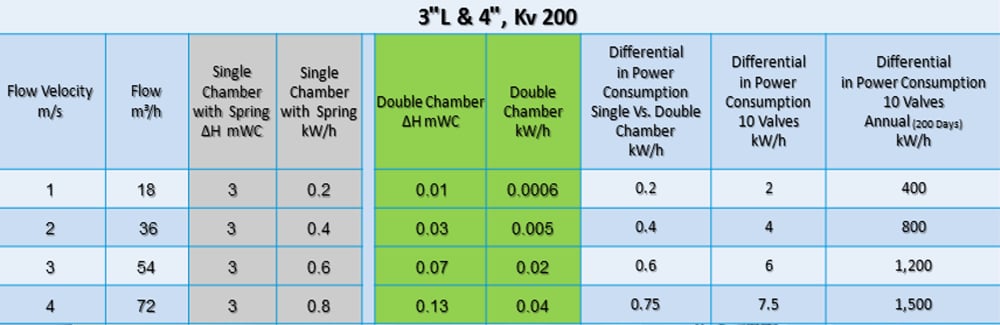

Las válvulas de la Serie 100 de BERMAD fueron diseñadas para reducir el consumo de energía y la pérdida de presión, así como para disminuir la huella de carbono de los sistemas de riego. Cuentan con un “cuerpo en forma de Y” y un diseño de paso directo, de modo que, una vez abiertas, se asemejan a una tubería y generan una pérdida de carga adicional prácticamente nula en el sistema. Cuando estas válvulas se equipan además con un actuador de doble cámara, se vuelven hidráulicamente “transparentes”, minimizando aún más la pérdida de carga. Esto conlleva una reducción en los requerimientos energéticos totales de los sistemas de riego.

Rápido y potente, cierre suave anti-golpe de ariete sin golpe de agua

En las válvulas de doble cámara de la Serie 100 de BERMAD, el diafragma está aislado del lado aguas abajo. Cuando la válvula se abre, las fuerzas de cierre y apertura sobre el disco de cierre se neutralizan entre sí. Para iniciar el proceso de cierre, la presión aguas arriba se desvía hacia la cámara de control superior. Como no hay fuerzas de apertura opuestas, el conjunto del diafragma y el vástago mueven el disco de cierre rápidamente, en dirección lineal y con gran fuerza, hacia el asiento.

Cuando la válvula está casi cerrada, la presión aguas abajo comienza a disminuir, el equilibrio de fuerzas sobre el disco de cierre cambia y la presión aguas arriba hace que el proceso de cierre se ralentice para lograr un cierre suave y progresivo. Esta función incorporada es esencial en los sistemas de riego, ya que proporciona una reacción rápida y precisa de la válvula ante los cambios en las condiciones hidráulicas, al tiempo que protege los sistemas de situaciones dañinas como el golpe de ariete causado por el cierre de la válvula.

Respuesta inmediata para entrar en modo modulante

En las válvulas reguladoras, se requiere una respuesta inmediata y ajuste de la apertura de la válvula cuando cambian las condiciones de caudal o presión. Por ejemplo, en el caso de baja presión y alta demanda en la red, una válvula reductora de presión con piloto de tres vías ventila completamente la cámara de control, permitiendo que la válvula se abra totalmente. En casos de caídas significativas de la demanda, la válvula debe estrangularse para evitar un aumento de presión aguas abajo. Las válvulas de doble cámara, como resultado de las fuerzas de cierre y apertura sobre el disco de cierre que se neutralizan entre sí, reaccionan de inmediato y minimizan el aumento de presión.

Modulación precisa y estable incluso a caudales muy bajos

Cuando una válvula está en modo modulante, su disco de cierre se encuentra muy cerca de su asiento. En caudales muy bajos, esta distancia puede ser de solo fracciones de milímetro. El área cercana al asiento está expuesta a altas velocidades y turbulencias; y en las válvulas de una sola cámara, esto afecta al disco de cierre y al diafragma, cambiando rápidamente las fuerzas de apertura y generando inestabilidad. En las válvulas de doble cámara, el diafragma está aislado del flujo de la línea, por lo que no se aplican fuerzas de apertura sobre él. Además, las fuerzas de apertura sobre el disco de cierre se neutralizan parcialmente con las fuerzas de cierre. El área efectiva del diafragma se reduce ya que la mayor parte del diafragma se apoya sobre la partición de separación; esto limita las fuerzas de cierre y restringe aún más la velocidad de cierre de la válvula. El resultado es una modulación estable y precisa, incluso a caudales muy bajos.

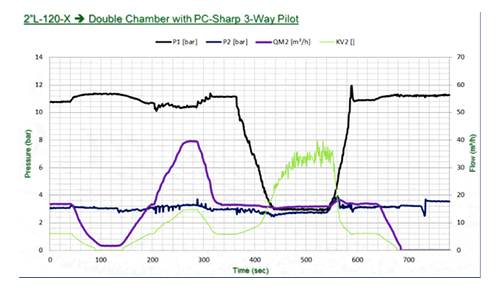

Válvula de doble cámara con piloto PC-sharp de 3 vías

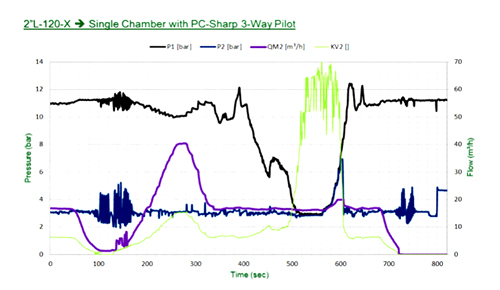

Válvula de una sola cámara con piloto PC-sharp de 3 vías

Reducción proporcional de presión sin piloto: Sin piloto, filtro ni restricción

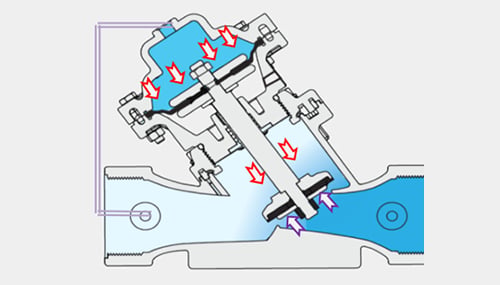

En una válvula de doble cámara, conectar un tubo de control desde la salida de la válvula hasta su cámara de control superior crea un mecanismo proporcional de reducción de presión que reduce cualquier nivel de presión aguas arriba a una presión aguas abajo menor en una proporción constante.

Esto se realiza sin necesidad de piloto, filtro de agua de control, válvulas de aguja ni restricciones. Solo se requiere un tubo de control de “paso total” para lograr una respuesta inmediata, absoluta estabilidad y una fiabilidad muy alta.

Mira este video para obtener información más detallada sobre los beneficios de las válvulas Serie 100 de BERMAD para riego.

Realmente puedes tenerlo todo: ahorrar energía y costos, proteger tus sistemas de agua y mejorar la eficiencia y uniformidad del riego

Las válvulas de doble cámara de la Serie 100 de BERMAD están fabricadas en material polimérico compuesto para una mayor resistencia mecánica y flexibilidad, y ofrecen una serie de características únicas en el mercado. Estas incluyen “transparencia” hidráulica para una pérdida de carga prácticamente nula, cierre rápido y potente, suave y anti-golpe de ariete, respuesta inmediata ante condiciones variables, control preciso y estable en todos los caudales, y válvula reductora de presión proporcional sin piloto.

Estas características te permiten ahorrar energía y costos, reducir el impacto ambiental, proteger los sistemas de agua de riego y mejorar la eficiencia y uniformidad del riego. ¡Así que realmente puedes tenerlo todo!
