Soluciones de protección contra golpes de ariete para sistemas de suministro de agua en plantas de desalinización

Ubicada en la ciudad de Hadera, una de las plantas desalinizadoras más grandes y avanzadas de Israel desempeña un papel clave en la transformación del agua de mar en agua dulce y potable. Desde aquí, el agua desalinizada se eleva hasta un depósito operativo en la estación de bombeo Hadera de Mekorot, y luego se bombea al acueducto del “Carrier Nacional de Israel”, que va del norte al sur del país, proporcionando a millones de residentes un suministro esencial de agua potable. La tubería principal de acero desde la estación de bombeo de Hadera hasta el Carrier Nacional tiene un diámetro de 2,000 mm.

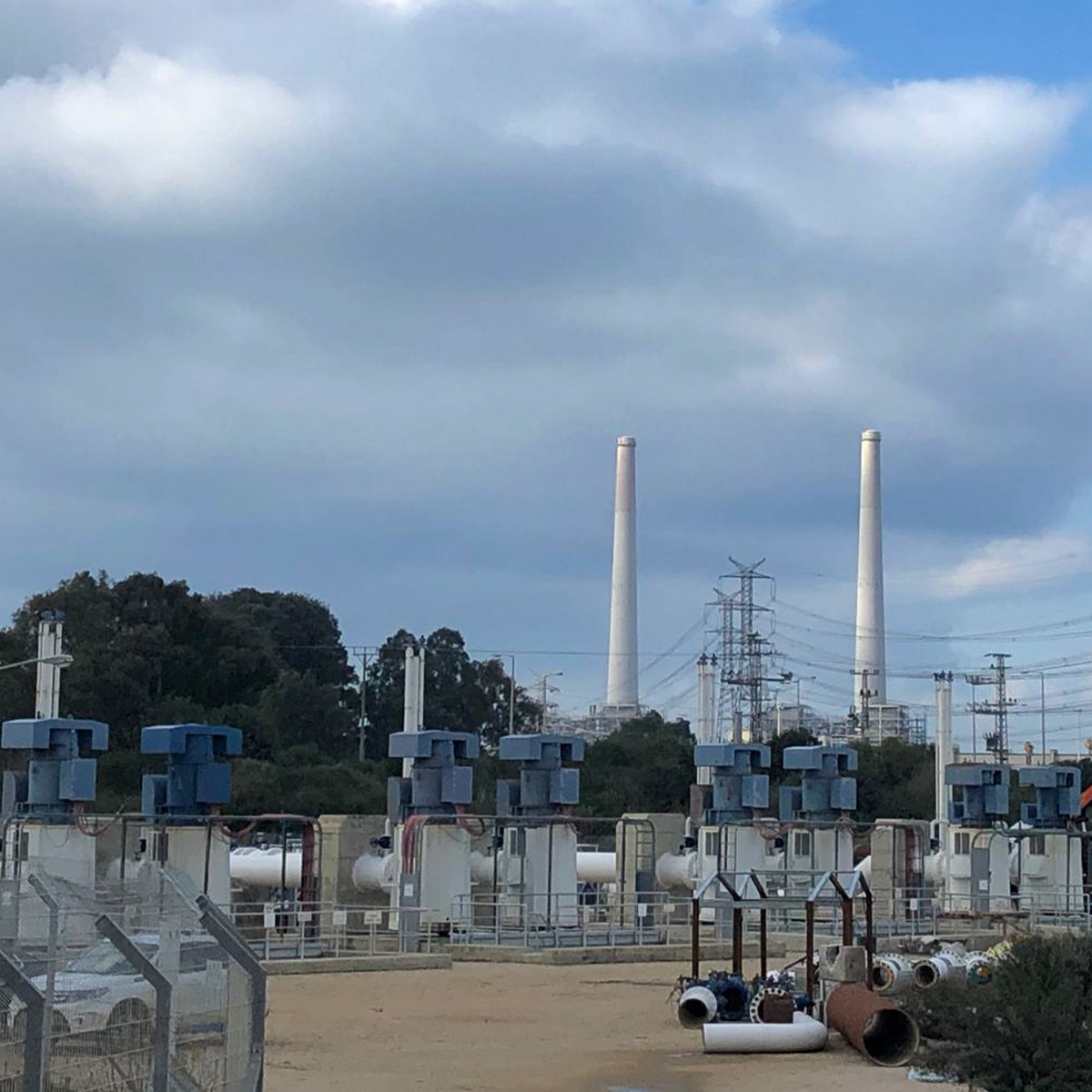

La estación de bombeo de Hadera está compuesta por:

• 8 bombas (7 en operación + 1 en reserva)
• Capacidad máxima de caudal: 20,000 m3/h
• Presión de descarga:  170 m
• Diferencia de elevación: 84 metros (carga estática)

El desafío –reemplazar la solución existente de protección contra golpe de ariete

La compañía nacional de agua, ‘Mekorot’, solicitó la experiencia de BERMAD, su apoyo profesional continuo y servicio en sitio para reemplazar el sistema de protección contra golpe de ariete existente, que ha estado operando de manera continua durante 15 años. Durante esos años, la estación de bombeo estuvo protegida por otras válvulas hidráulicas de control.

Se espera que la nueva solución sea confiable y brinde a Mekorot “tranquilidad”, garantizando una protección superior contra golpes de ariete para una línea estratégica de gran escala. Para asegurar resultados precisos y confiables, los ingenieros de BERMAD realizaron un análisis de golpe de ariete utilizando un software avanzado de flujo transitorio.

La Solución

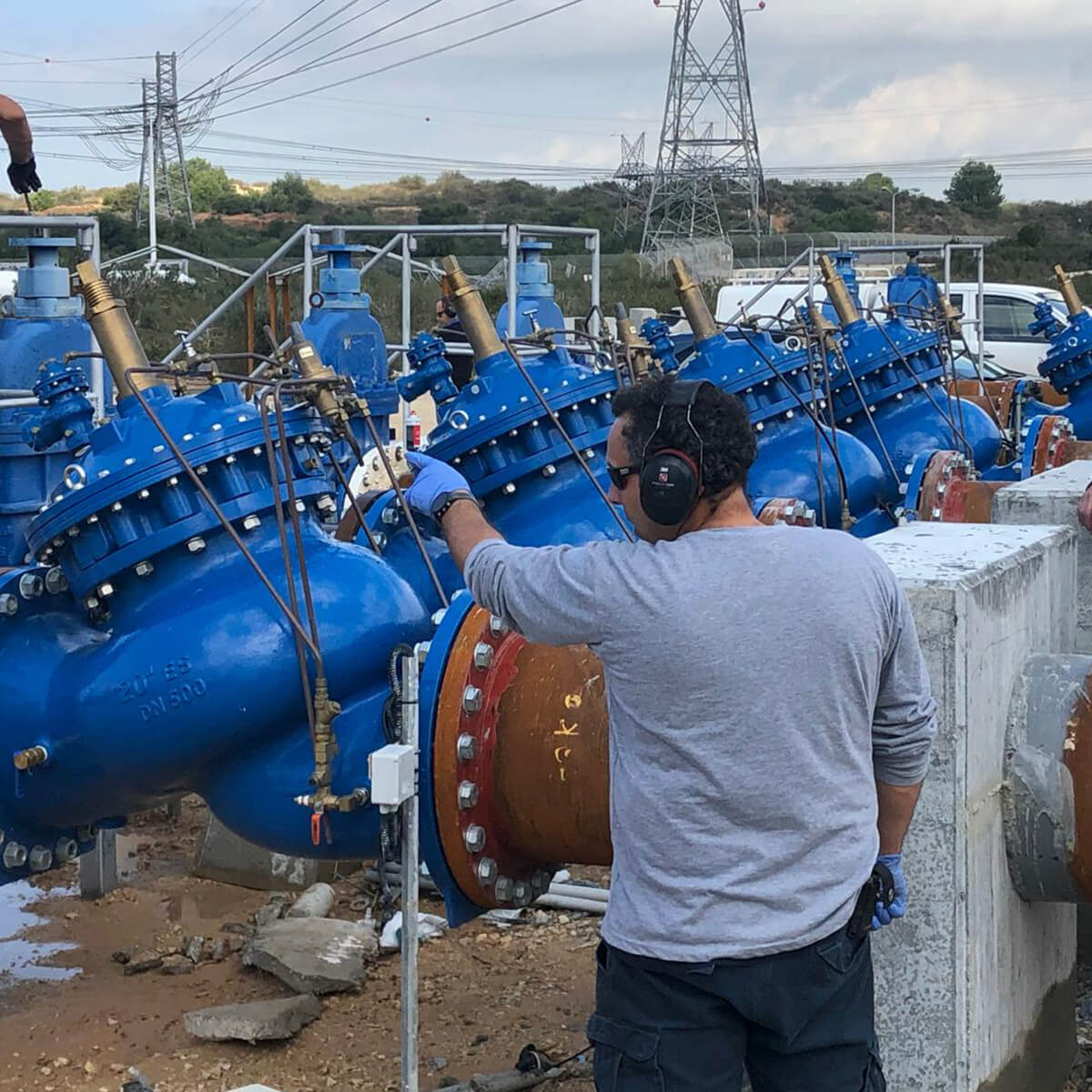

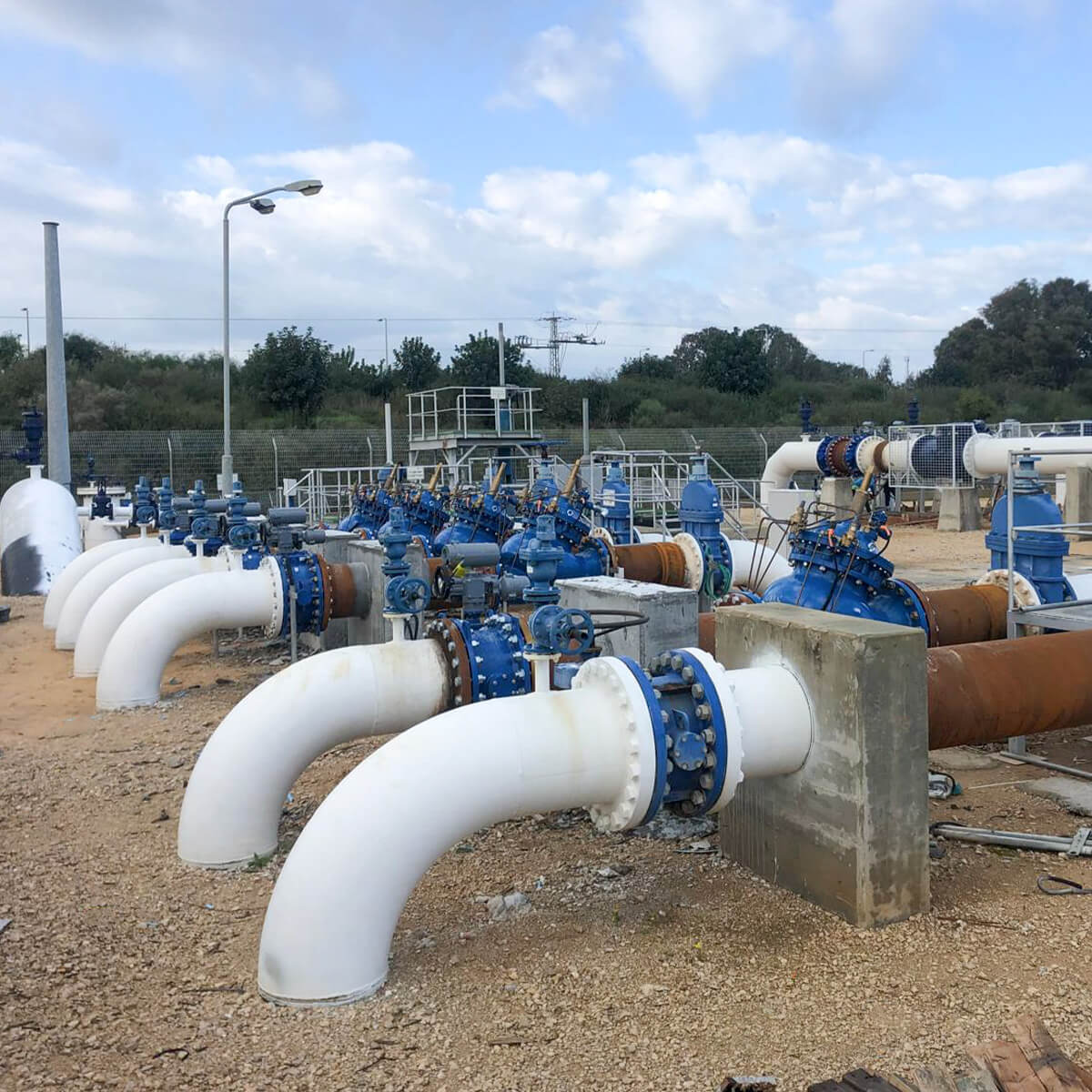

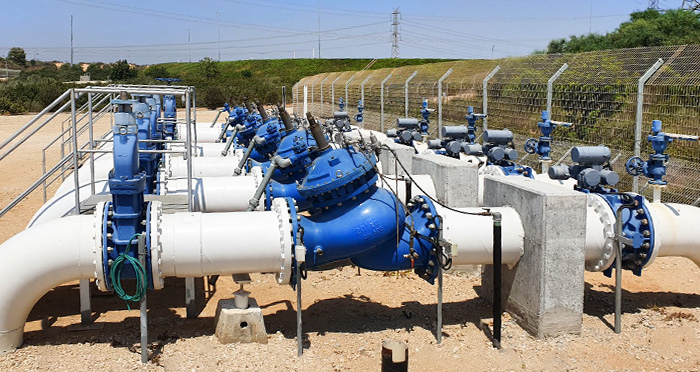

Basándose en un análisis exhaustivo de los requisitos del sistema, BERMAD propuso la siguiente solución: cinco unidades de BERMAD WW-735-55-09-M DN500 / 20” Válvulas anticipadoras de onda (4 en operación + 1 en reserva). Las cinco válvulas se instalaron en paralelo para aumentar la capacidad de alivio de caudal y reducir la carga de descarga, proporcionando una solución de sobrepresión totalmente redundante. Estas válvulas cuentan con operación eléctrica mediante solenoide conectado al tablero eléctrico de la estación de bombeo para apertura inmediata cuando las bombas se detienen por falla de energía, junto con un respaldo hidráulico de pilotos que sensan la presión de la línea principal y abren ante caídas severas de presión asociadas a golpes de ariete.

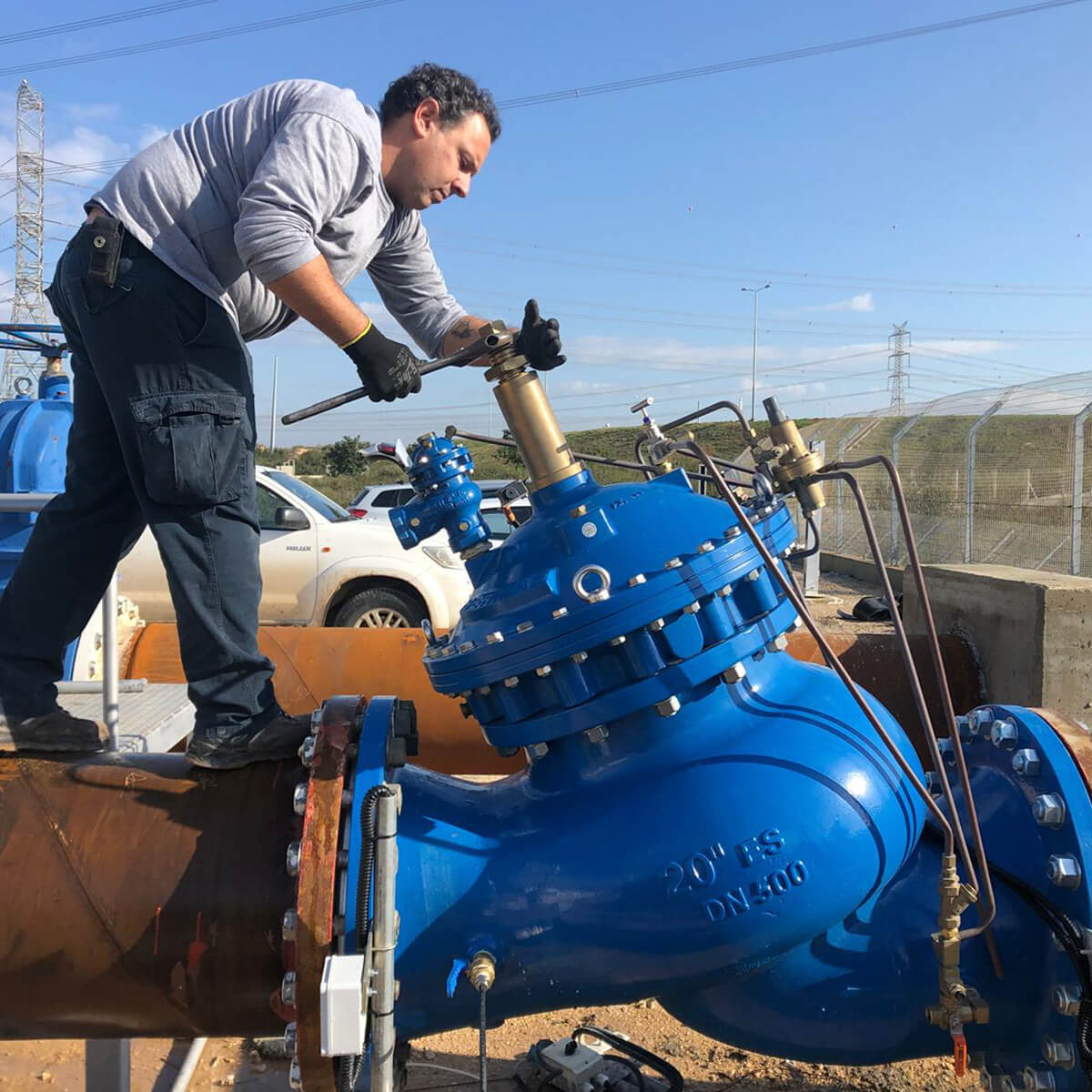

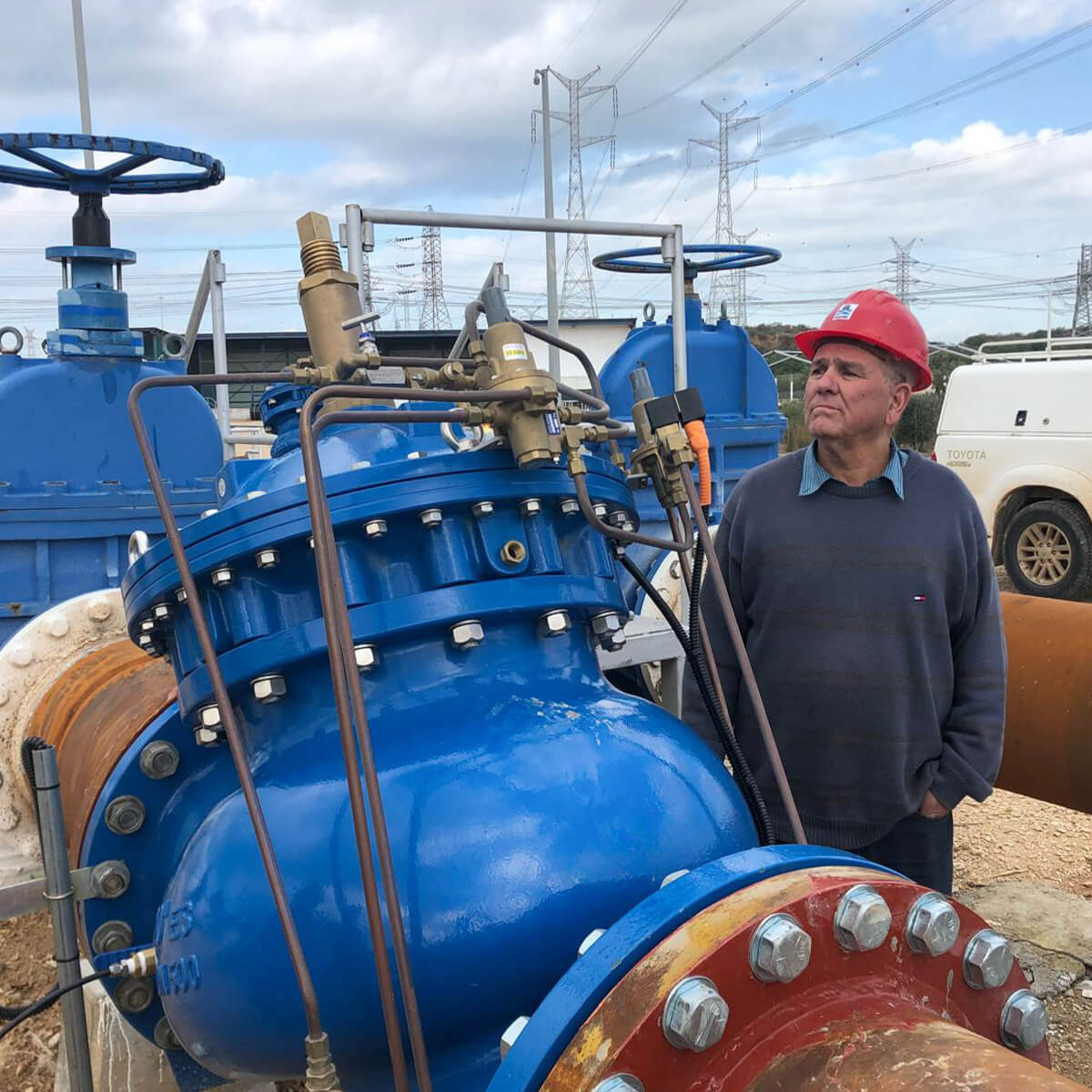

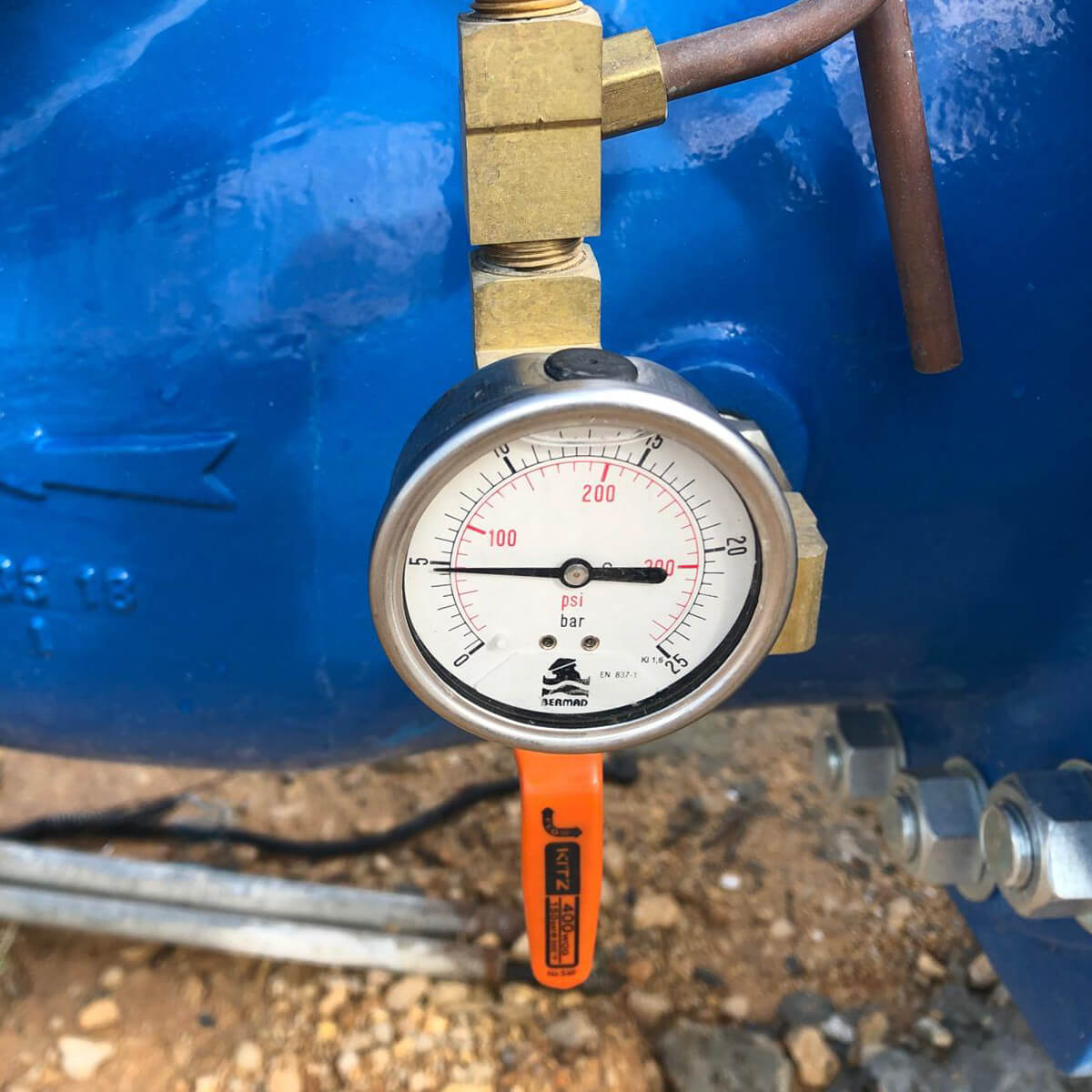

Las válvulas BERMAD WW-735-55-09-M, que forman parte de la Serie 700 de BERMAD, son reconocidas por su alta capacidad de caudal y su diseño robusto. Se abren de inmediato en respuesta a una señal eléctrica, disipando ondas de alta presión y eliminando sobrepresiones. El exclusivo diseño hidrodinámico tipo globo, con un tapón especial abierto, garantiza una cavitación y un nivel de ruido mínimos, incluso bajo condiciones de alta presión diferencial. Además, su capacidad de cierre suave y hermético evita golpes de ariete al cerrar, mejorando la confiabilidad del sistema.

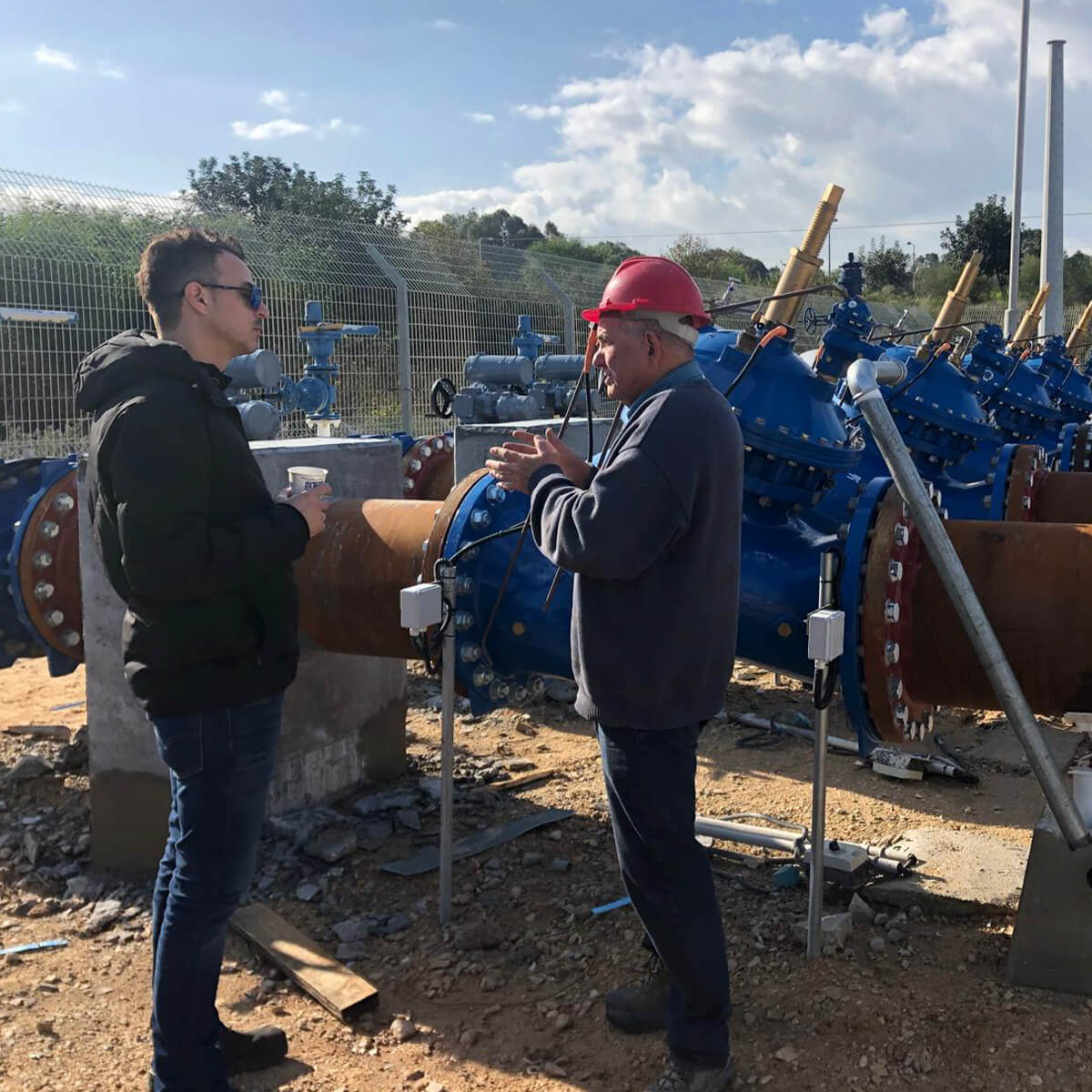

El equipo de BERMAD fue instalado y puesto en marcha en 2020 y opera con un alto nivel de satisfacción. Además, BERMAD suministró una solución de control de aire a lo largo de la tubería principal ascendente utilizando ventosas trifuncionales C70.
