Abasteciendo a una ciudad en crecimiento
Ubicada en el corazón de Israel, Jerusalén es una ciudad capital con una rica historia, cultura y un profundo significado espiritual. La Ciudad Santa es considerada un sitio sagrado por tres de las principales religiones del mundo: judaísmo, cristianismo e islam. Esta combinación única de herencia religiosa y profundidad histórica atrae cada año a visitantes de todo el mundo, entusiasmados por explorar los emblemáticos lugares de la ciudad. Más allá de su papel como destino global de peregrinación, Jerusalén es también una ciudad próspera, hogar de más de un millón de habitantes.
A medida que la ciudad continúa creciendo y desarrollándose, su demanda de agua aumenta de forma constante.
Para poner en perspectiva este crecimiento de la demanda, en 1994, el consumo anual de agua potable era de aproximadamente 60 millones de m3. Este consumo fue aumentando de manera continua, alcanzando su punto máximo durante la década del 2000, cuando el consumo anual casi se triplicó. En esta etapa, fue necesario implementar medidas de conservación de agua. Para satisfacer las futuras demandas de una población en rápido crecimiento y enfrentar los numerosos desafíos de una infraestructura envejecida, la compañía nacional de agua de Israel, Mekorot, decidió implementar un sistema moderno de tuberías, un proyecto destinado a suministrar agua desde el acueducto nacional, plantas de desalinización y pozos profundos cercanos a la costa hasta Jerusalén.
Se presentaron numerosos desafíos y factores a considerar:
- Crecimiento poblacional: A medida que Jerusalén sigue creciendo, también lo hace su demanda de agua potable. La llegada de nuevos residentes y el aumento de los hogares ejercen una presión cada vez mayor sobre el sistema de abastecimiento de agua de la ciudad.
- Urbanización: La expansión urbana de Jerusalén ha dado lugar al desarrollo de centros comerciales y zonas industriales.
- Aumento del consumo de agua per cápita: A medida que mejoran los niveles de vida, las personas en Jerusalén tienden a consumir más agua por habitante. Este aumento en el consumo puede atribuirse a factores como la mejora en la calidad de vida, mayor uso de agua para la higiene personal y la incorporación de actividades que requieren más agua, como la jardinería y el paisajismo.
- Consideraciones climáticas: El clima semiárido de Jerusalén requiere un mayor nivel de consumo de agua que otras regiones. La ciudad experimenta veranos calurosos e inviernos fríos, lo que conlleva un mayor uso de agua para fines de refrigeración y calefacción.
Superando barreras hidráulicas

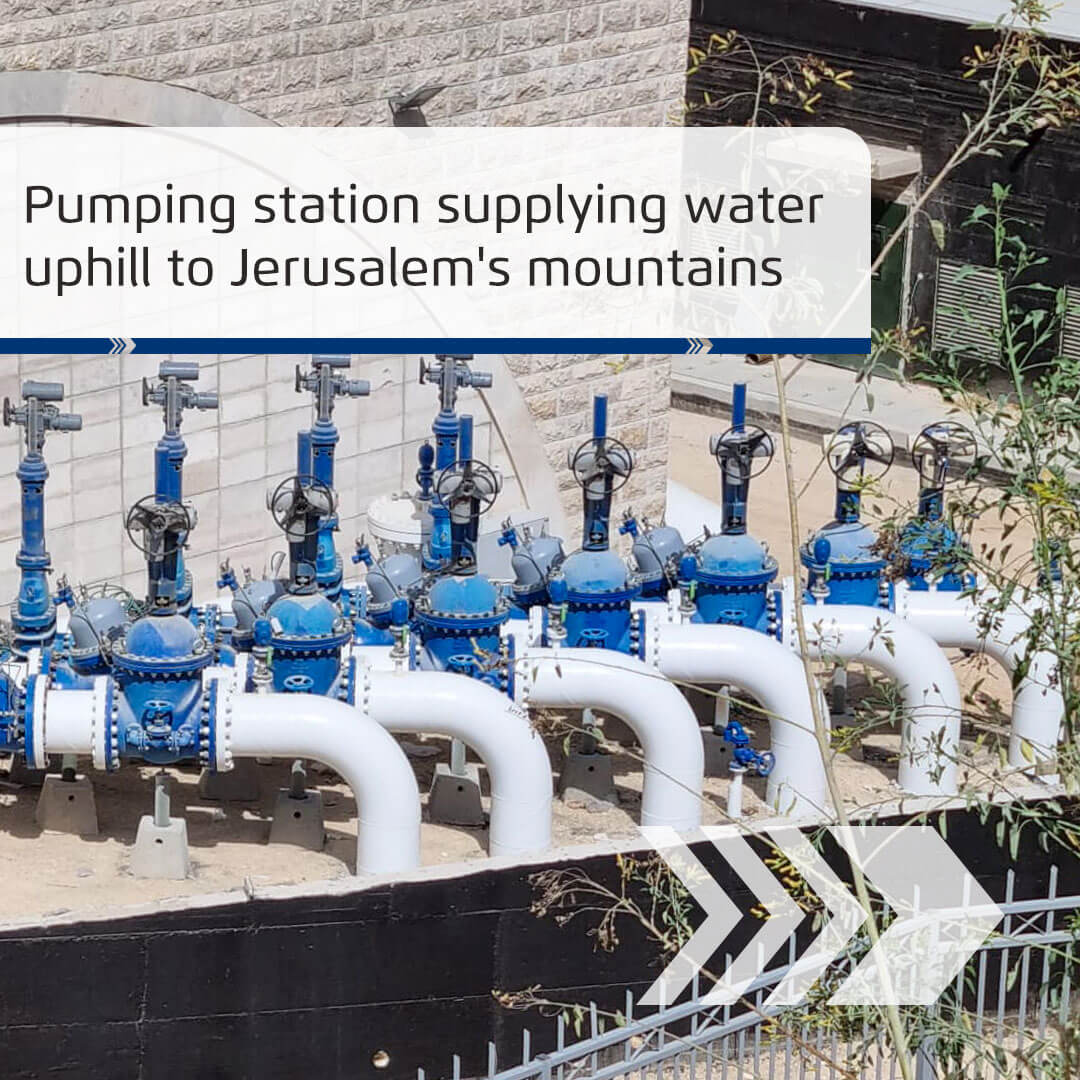

El transporte diario de casi 1,5 millones de metros cúbicos desde la costa hasta las montañas de Jerusalén representa un enorme desafío de ingeniería. Esta parte del sistema de abastecimiento de agua incluye cuatro etapas de estaciones de bombeo y reservorios. Para el tramo más empinado de la tubería, se utilizó una tubería de acero de 2600 mm PN40 y 13 km de longitud, construida a través de un túnel excavado, para conectar la estación de bombeo ‘Shimshon’, a una altitud de +283 metros, con el reservorio de ‘Ein Kerem’, a +540 metros de altitud.

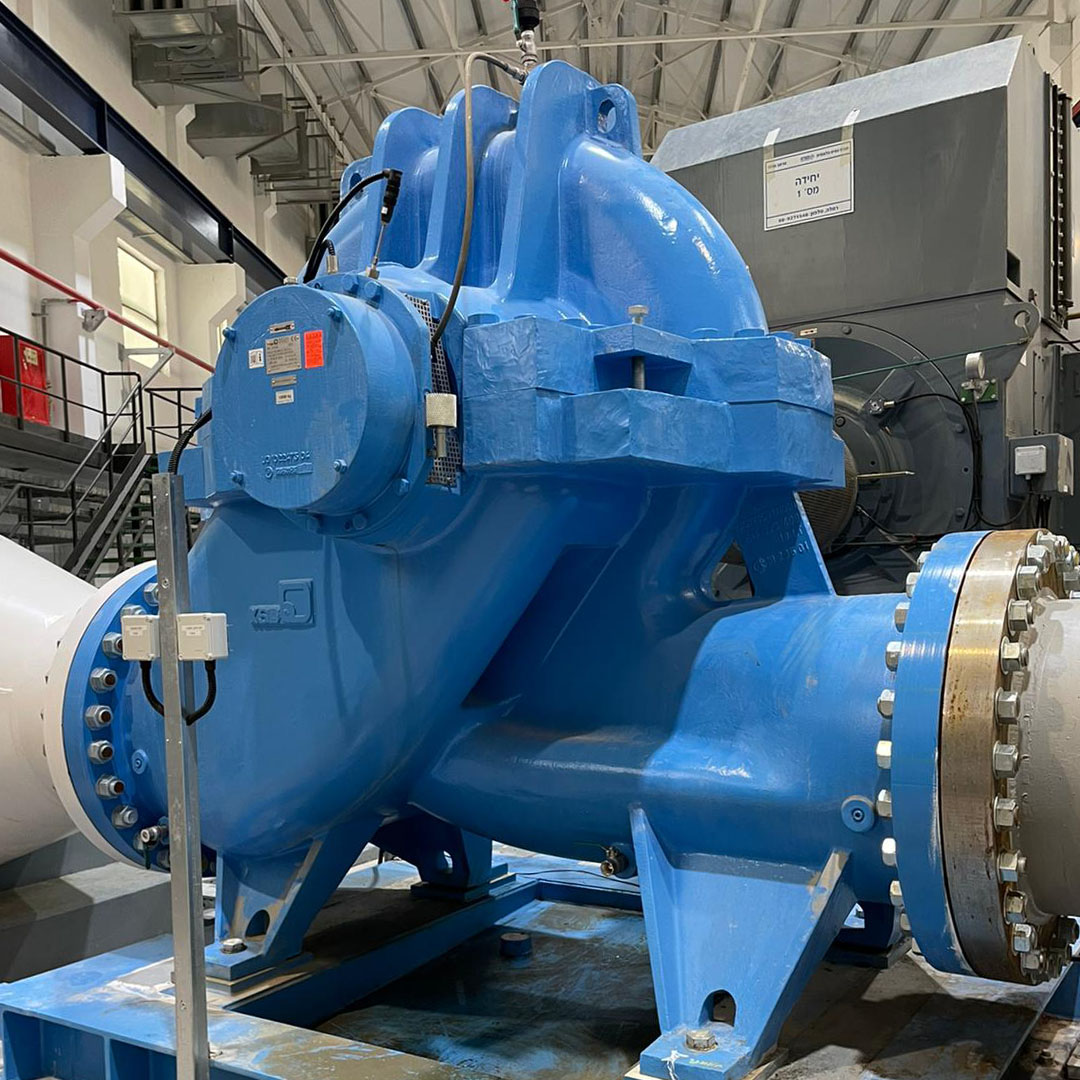

Datos técnicos de la estación de bombeo Shimshon
| Parámetro de diseño | |
| Número de bombas | 6 (5+1) |
| Capacidad de cada bomba | 12,000 m3/h |
| Caudal futuro total | 60,000 m3/h |
| Velocidad máxima del flujo | 3 m/s |
La alta velocidad y la necesidad de que la bomba eleve la presión a 27 bar generan un potencial significativo de golpes de ariete severos. Aprovechando su sólida reputación y amplia experiencia en el diseño, fabricación y suministro de productos excepcionales para sistemas de agua, Mekorot recurrió a la experiencia de BERMAD para una solución integral de protección contra golpes de ariete. Para garantizar resultados precisos y confiables, los ingenieros de BERMAD realizaron un análisis de transitorios utilizando software avanzado de flujo transitorio.
Anticipación de Golpe de Ariete y Control de Aire

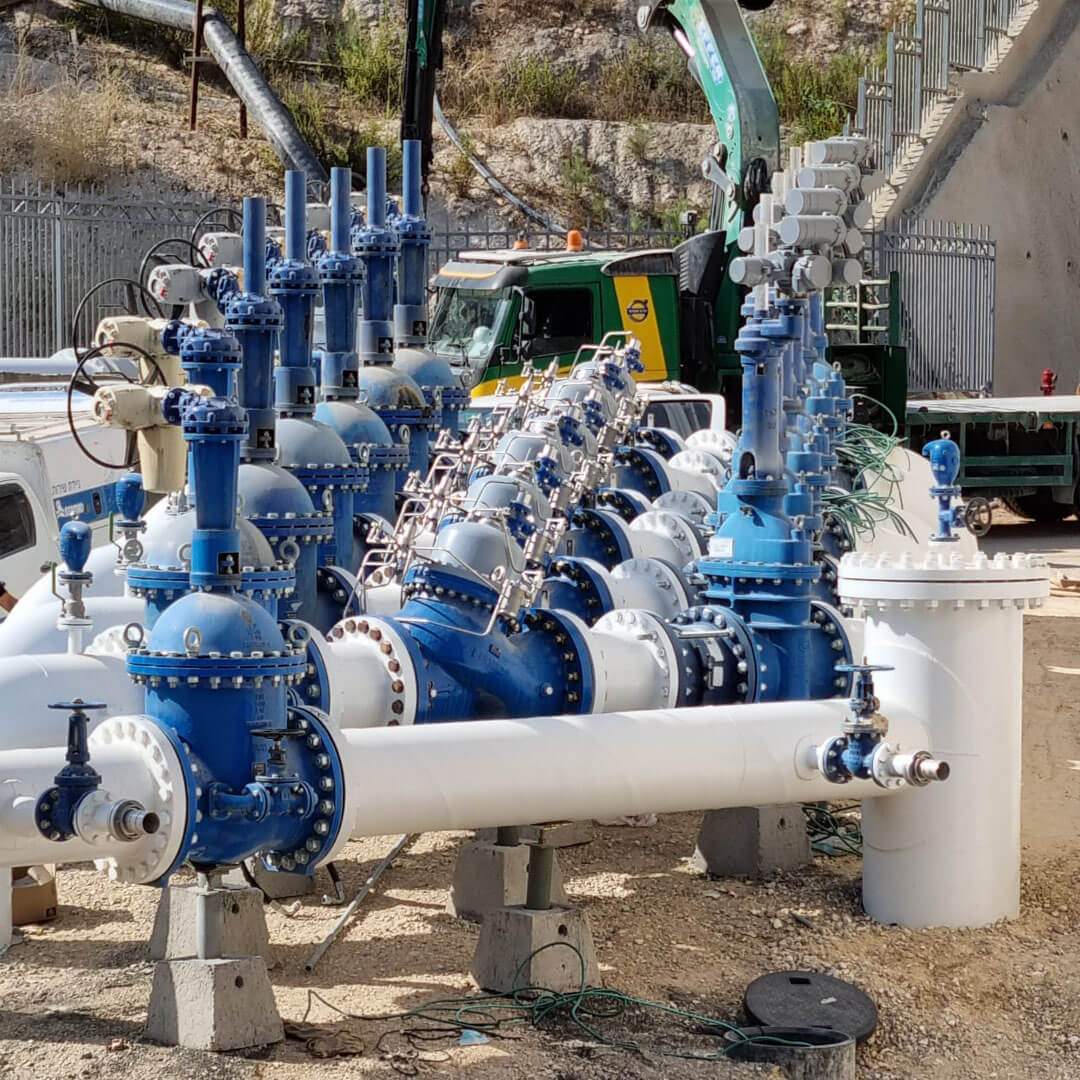

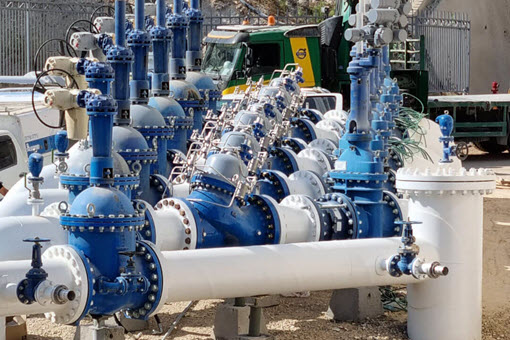

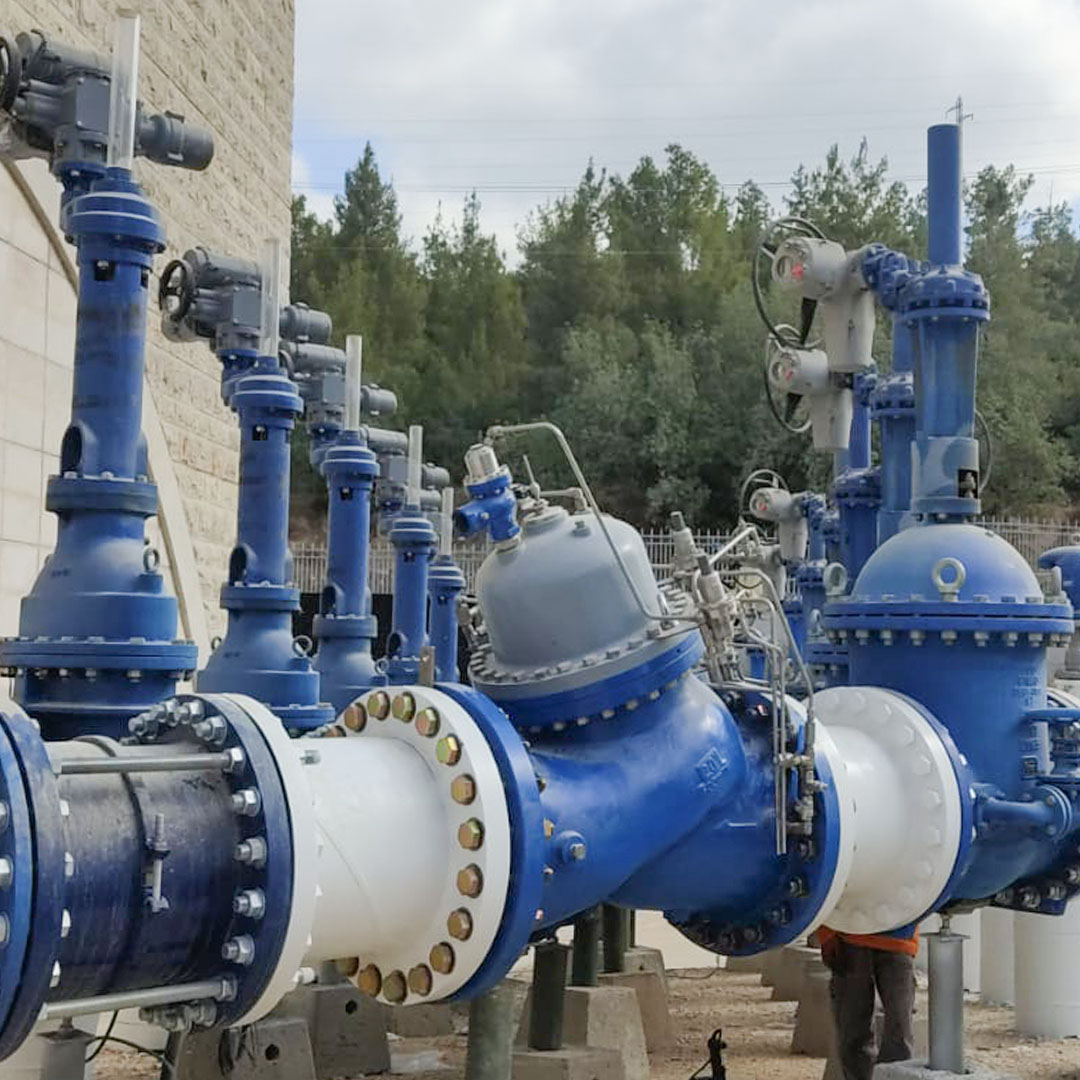

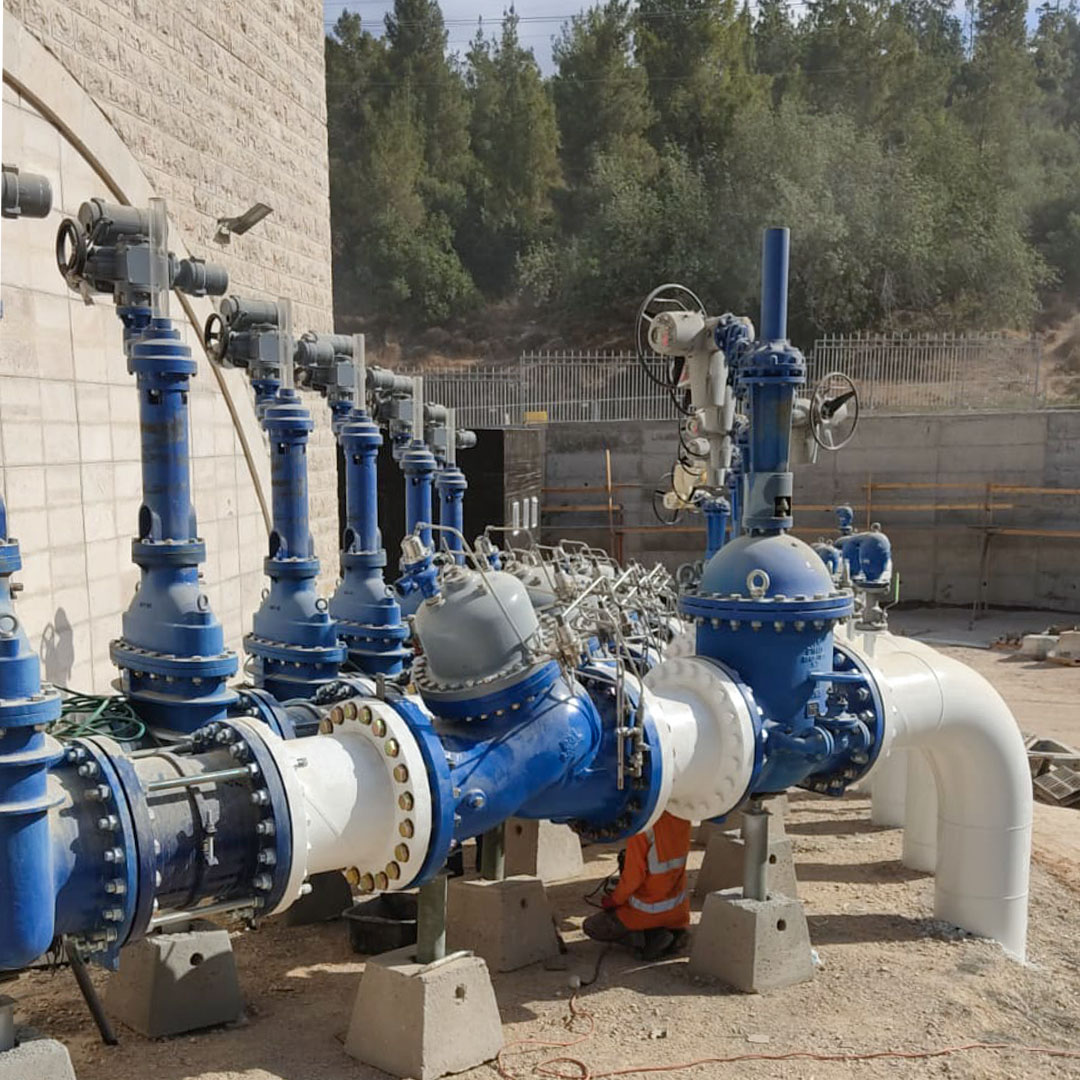

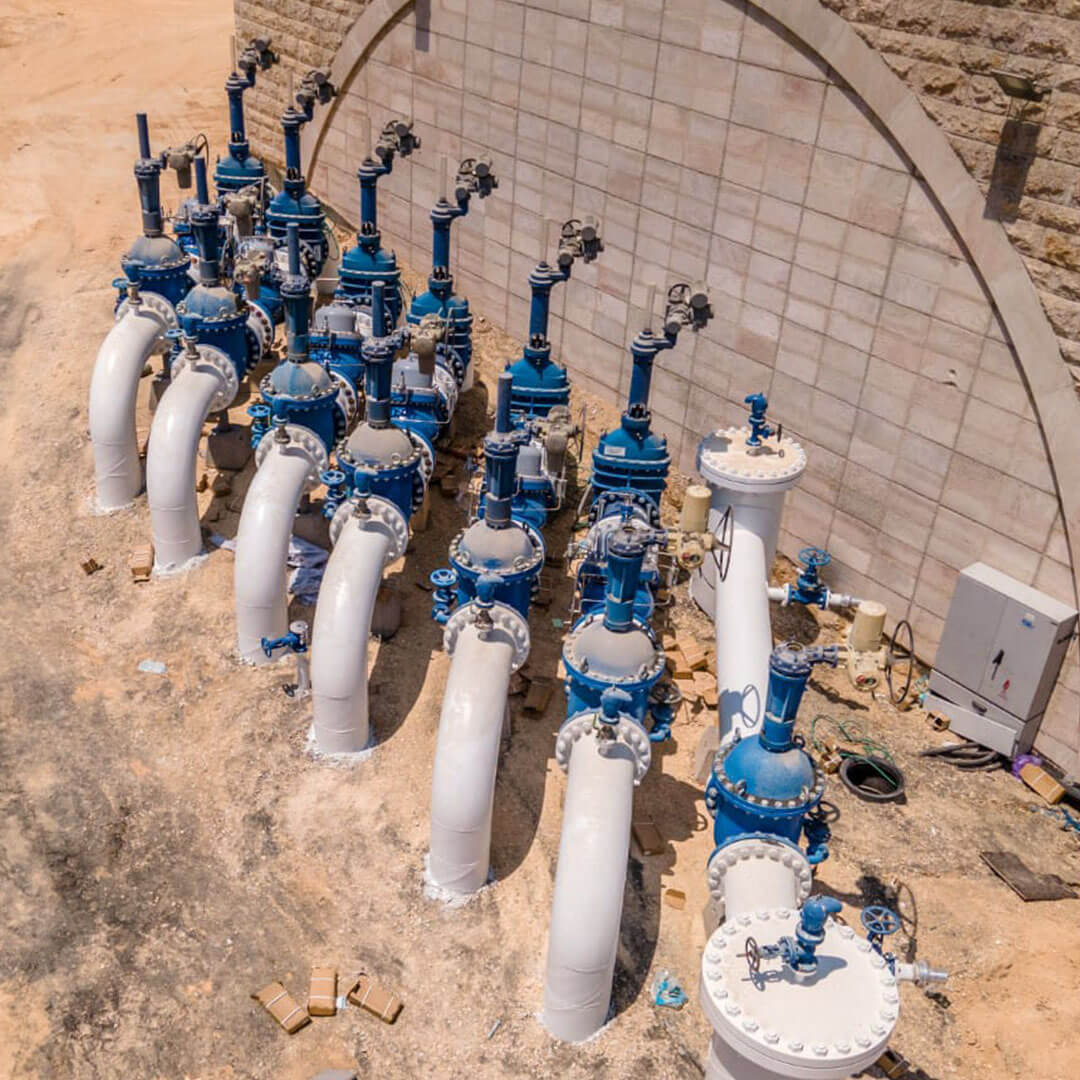

Seis unidades de BERMAD WW-835-M DN500 / 20” Válvulas Anticipadoras de Golpe de Ariete. Esta válvula PN40, accionada por pistón, se abre inmediatamente en respuesta a la caída de presión asociada con la parada abrupta de la bomba. La válvula pre-abierta disipa la onda de alta presión de retorno y elimina el golpe de ariete. Las seis válvulas 835-M se instalaron en paralelo para aumentar la capacidad de alivio de caudal y reducir la carga de descarga, proporcionando así una solución de protección contra golpe de ariete totalmente redundante. Los ingenieros de BERMAD realizaron un análisis adicional de golpe de ariete, que demostró que la presión máxima utilizando las válvulas 835-M cumplía con el requisito del cliente para la presión máxima permitida. Además, BERMAD suministró una solución de control de aire utilizando la Válvula de Aire Combinada C70.
-
Seguimiento preciso de volumen -
Tolerancia a alta presión
-
Detección de bajo caudal
-
Diseño libre de mantenimiento
-
Registro remoto de datos
-
Confiabilidad a largo plazo
