Abastecimiento de agua
2017
China
Redes municipales
Asegurando agua para millones

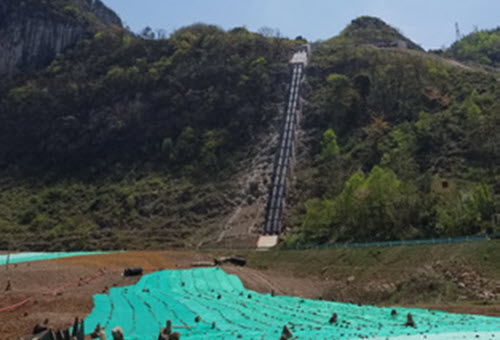

El embalse de Shuangqiao está ubicado en la provincia montañosa de Guizhou, en el suroeste de China. Construido en 2017, abastece de agua a la zona industrial y al sistema municipal de la ciudad de Liupanshui, con una población de más de 3 millones de habitantes.
El embalse forma parte de un sistema integral de gestión del agua que se está implementando en la provincia de Guizhou.
elevando el agua desde Shuangqiao hasta un embalse superior con una diferencia de altura de 380 m, a través de una tubería de acero de 1200 mm.
Prevención de daños por golpe de ariete
El proyecto consta de dos estaciones de bombeo en serie. En cada estación de bombeo, 6 bombas operan en paralelo, elevando el agua desde Shuangqiao hasta un embalse superior con una diferencia de altura de 380 m, a través de una tubería de acero de 1200 mm. Debido a la longitud del sistema y a las diferencias de altura significativas, el golpe de ariete se convirtió en una preocupación importante. Para mantener los costos de mantenimiento al mínimo, maximizar la vida útil de los componentes del sistema y mantener medidas de seguridad adecuadas, fue necesario proteger el sistema de los daños de una posible sobrepresión severa. Los ingenieros de BERMAD sugirieron la solución ideal contra el golpe de ariete para el proyecto.
Sistema de Protección contra Aire y Golpe de Ariete
Los ingenieros de BERMAD ofrecieron 40 unidades de Ventosas Combinadas BERMAD 8”-C70 para ser instaladas en la línea principal. El modelo de válvula C70 está diseñado para expulsar aire durante el llenado de la tubería. Esto permite la entrada de grandes volúmenes de aire cuando el sistema se vacía, evitando la separación de la columna de agua que puede provocar golpe de ariete. También expulsa aire durante el llenado de la tubería, de modo que las bolsas de aire puedan liberarse de manera segura de las tuberías presurizadas.
Además, se instalaron dos Válvulas de Control Anticipadoras de Golpe de Ariete BERMAD 735 de 10” y dos BERMAD 835 de 10” en las líneas laterales. Estas válvulas fuera de línea, operadas hidráulicamente y accionadas por diafragma, detectan la presión de la línea y se abren al detectar una caída repentina de presión, como la que resulta de una parada abrupta de la bomba. Esto proporciona un alivio de presión adecuado para eliminar el efecto destructivo del golpe de ariete y proteger el sistema en caso de falla de la bomba.
La solución hidráulica fue diseñada por ingenieros de ventas y personal técnico de BERMAD China. Los ingenieros de BERMAD participaron en todas las etapas del proyecto. Esto incluyó servicios de análisis de golpe de ariete al inicio del proyecto, pasando por el dimensionamiento de las válvulas de control y ventosas, hasta la puesta en marcha y el soporte continuo.
El sistema del embalse Shuangqiao se instaló en 2017 y ha estado funcionando desde entonces sin problemas significativos ni daños por sobrepresión o golpe de ariete.
-
