Cómo instalar un medidor de agua Sensus WP-Dynamic aprobado por NMI

El caudalímetro Sensus WP-Dynamic cuenta con aprobación de patrón NMI en Australia para su inclusión en instalaciones de agua no urbanas.

El medidor de turbina de alta calidad es esencial en estos proyectos y debe instalarse de acuerdo con los requisitos gubernamentales, las normas pertinentes, certificaciones y aprobaciones, además de las recomendaciones del fabricante y los requisitos del proyecto.

Terminología de caudalímetros

Al consultar la hoja de datos del producto, es importante comprender la terminología relevante de caudalímetros:

P1 : Este es el caudal mínimo sugerido para que el medidor funcione dentro del rango óptimo de precisión.

Q3 : Este es el caudalímetro continuo máximo sugerido para que el medidor opere dentro del rango óptimo de precisión.

P4 : Este es el caudal máximo de ráfaga corta sugerido para que el caudalímetro opere dentro del rango óptimo de precisión.

Se deben evitar los rangos máximos siempre que sea posible, ya que operar a caudales elevados puede causar un desgaste excesivo en el medidor a lo largo del tiempo. El desgaste también depende de la calidad del agua que pasa a través del medidor.

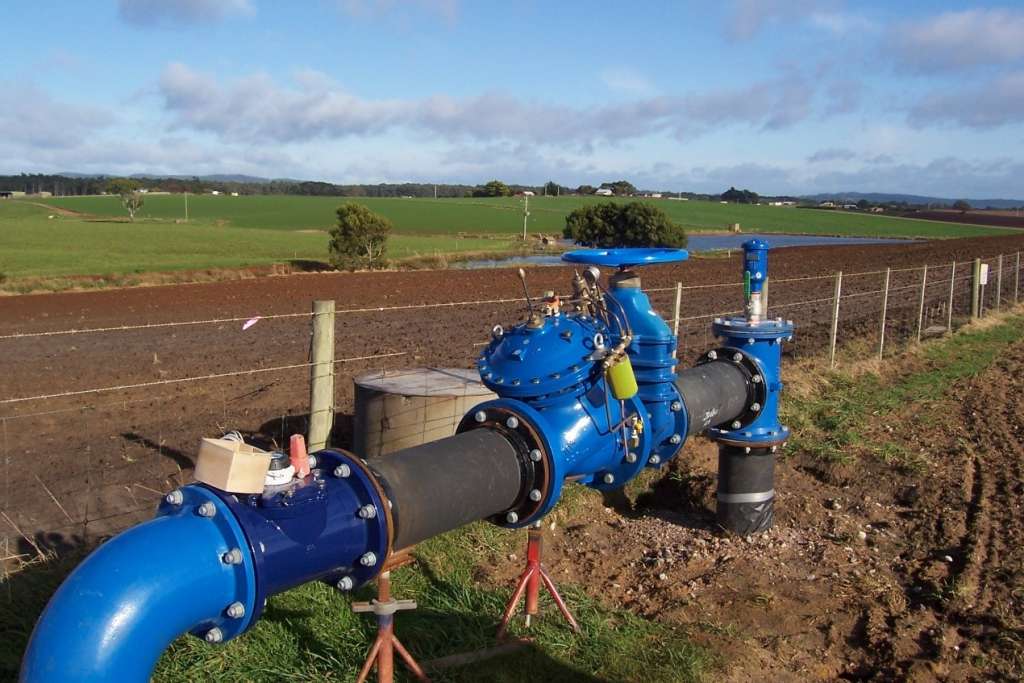

El medidor de agua Sensus WP-Dynamic instalado como parte de una tubería de abastecimiento de agua.

Instalación

Al diseñar la tubería de instalación, recomendamos considerar los siguientes puntos:

• El medidor debe dimensionarse para asegurar que el diámetro seleccionado (DN) funcione correctamente dentro de las recomendaciones del fabricante del medidor.
• También es fundamental que considere cualquier recomendación proporcionada por el gobierno australiano, que puede tener requisitos de caudal diferentes a los del fabricante.
• La tubería de conexión aguas arriba y aguas abajo debe ser lo más cercana posible al diámetro interior del medidor.
• La junta utilizada entre el medidor y la brida de acoplamiento debe tener el tamaño correcto. El uso de juntas con un diámetro interior menor que el del medidor provocará problemas en la precisión de la medición.
• La tubería debe diseñarse de manera que el medidor esté siempre lleno de agua. El aire atrapado puede causar problemas en la precisión del medidor. En caso de duda, asegúrese de instalar ventosas trifuncionales cerca del medidor para evitar aire atrapado.
• Si el medidor está seco durante las condiciones estacionarias, grandes volúmenes de aire que pasan a través del medidor al arrancar la bomba pueden causar un desgaste excesivo en el medidor e inexactitud en el totalizador.
• Sugerimos que contacte a nuestro equipo para seleccionar una válvula de alivio de aire adecuada, para asegurar que el aire se libere antes del medidor y así evitar que el desgaste excesivo se convierta en un problema.
• Asegúrese de que toda la tubería de conexión haya sido limpiada de suciedad y residuos antes de poner en funcionamiento el medidor.
• Si existe la posibilidad de contaminación en el flujo de agua, debe instalar el filtro de caja de suciedad Sensus WP-F para ayudar a proteger el medidor.
