Cómo diseñar una estación reductora de presión con válvulas en paralelo

¿Por qué considerar válvulas en paralelo?

Siempre que diseñe una estación de reducción de presión, es importante considerar los caudales y presiones extremos bajo los cuales la válvula podría tener que operar. Esto define la configuración de su tubería y determina cómo posicionar sus válvulas reductoras de presión.

Estas consideraciones incluyen las condiciones conocidas en el momento de la instalación, así como el potencial de cambio en las condiciones de operación durante la vida útil de la tubería.

Algunos de los datos que puede necesitar para determinar si requiere válvulas en paralelo incluyen:

• Rango de presiones de entrada a la válvula reductora de presión, desde el máximo hasta el mínimo.
• Establezca la presión requerida en el lado de salida de la válvula reductora de presión.
• Caudales mínimos y máximos de operación durante un período de 24 horas.
• Posibles caudales de incendio en el caso poco frecuente de que los caudales sean extremadamente altos durante un incendio.
• Cualquier cambio estacional de caudal que ocurra entre los flujos de verano e invierno.
• El diseño contempla un horizonte de 10 a 20 años en el futuro: es posible que la tubería deba manejar caudales incrementados.
• En caso de realizar mantenimiento en la válvula, ¿podemos cerrar completamente el flujo para inspeccionar las partes internas de la válvula?

Una vez que se han medido estos datos, pueden generarse una gama extremadamente amplia de caudales y presiones que una sola válvula puede no ser capaz de mantener.

Además, si la válvula está ubicada en una sola línea de alimentación a la zona de presión, no hay una manera sencilla de aislarla para mantenimiento sin interrumpir el flujo de agua.

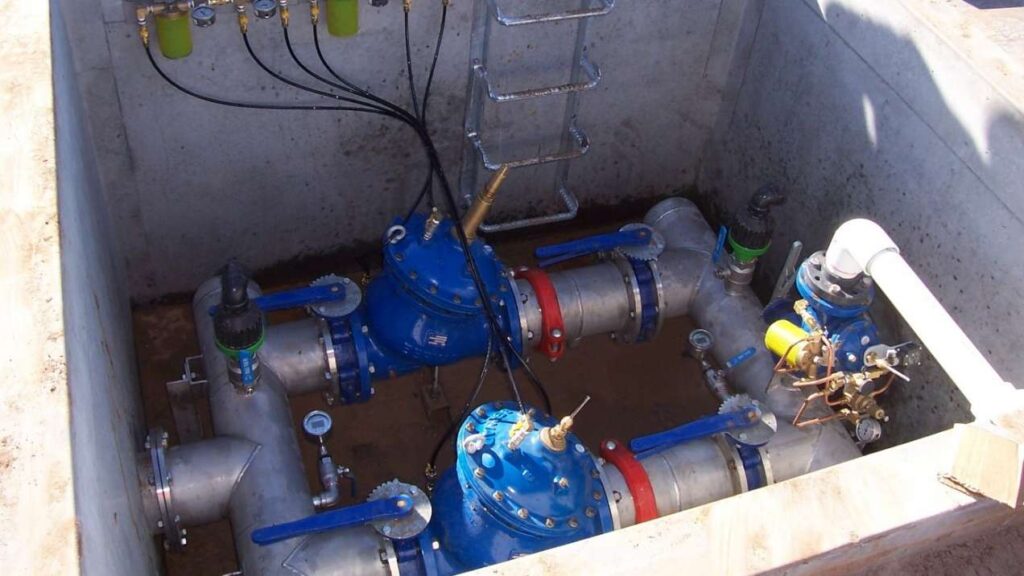

Bajo estas circunstancias,  recomendamos considerar la valiosa opción de diseñar una estación que contemple válvulas reductoras de presión en paralelo.

Elija las válvulas de alto rendimiento de la serie 720 para operar en paralelo

Las válvulas de la serie 720 permiten operar en un rango de presiones entre caudal cero y máximo.

Esta característica única está diseñada para garantizar un alto nivel de funcionamiento utilizando una sola válvula, y ha demostrado ser un diseño exitoso durante muchos años. En la mayoría de los casos, una sola válvula de la serie 720 tiene la capacidad de cubrir un rango de caudales.

En el 99% de los casos, los caudales de diseño operan entre 0,1 y 6 l/s, condiciones en las que una válvula DN50 puede funcionar perfectamente.

Sin embargo, en el raro caso de un incendio dentro de la red, los caudales aumentarán a 25-30 l/s.  En este caso, una válvula de 100 mm en paralelo puede asumir el control cuando la válvula de bajo caudal no puede manejar el aumento del caudal.

Cuando una válvula permanece inactiva sin flujo durante períodos prolongados, la válvula de gran tamaño puede acumular agua estancada, lo cual no es deseable desde el punto de vista de la calidad del agua.

Desde el punto de vista operativo, si hay residuos acumulados en la entrada de la válvula, esto puede poner en duda la fiabilidad y el rendimiento de la válvula.

Garantizar que las válvulas en paralelo funcionen de manera confiable a largo plazo

Para garantizar que las válvulas sean confiables a largo plazo, es importante que operen regularmente.

Para respaldar esto, intente instalar un cierre mecánico para asegurar que, durante el caudal máximo diario, la válvula de mayor tamaño se abra diariamente.

Cuando esto está configurado, la válvula funciona normalmente y reduce el potencial de ‘agua muerta’ detrás de la válvula de mayor tamaño.

Ajuste de la presión en válvulas en paralelo

Como regla general, es importante que las válvulas de menor tamaño estén ajustadas aproximadamente 10-20 kPa por encima del punto de ajuste de la válvula paralela de mayor tamaño, y que se instalen tapones en V en los actuadores de las válvulas para lograr transiciones de flujo suaves sin sobrepresión.

Para obtener más información sobre el ajuste de válvulas en paralelo, vea el siguiente video donde se explica el funcionamiento del diseño de válvulas en paralelo.

Estamos aquí para ayudarte

Si necesita asistencia de diseño para cualquier estación reductora de presión, no dude en ponerse en contacto con su oficina Bermad más cercana para recibir ayuda.
