Cómo ajustar una válvula de alivio de presión en una estación reductora de presión

En cualquier estación reductora de presión, es fundamental asegurar que la presión aguas abajo se mantenga constante en todas las condiciones de caudal, independientemente de la demanda.

Comprender la necesidad de una válvula de alivio de presión

En ciertos casos donde hay una reducción rápida del caudal, una válvula reductora de presión (o PRV) puede, a veces, presentar una presión aguas abajo ligeramente elevada hasta que la válvula se cierre.

En estos casos, la inclusión de una válvula de alivio de presión—ajustada ligeramente por encima de la válvula reductora de presión—puede proteger la red contra presiones superiores a las requeridas.

Además, durante el mantenimiento rutinario de una válvula reductora de presión, existe la posibilidad de que operadores inexpertos la reincorporen inadvertidamente al servicio, generando condiciones de alta presión momentáneas. La inclusión de una válvula de alivio de presión puede garantizar que la red permanezca segura en estos casos.

¿Dónde debe instalarse la válvula de alivio de presión?

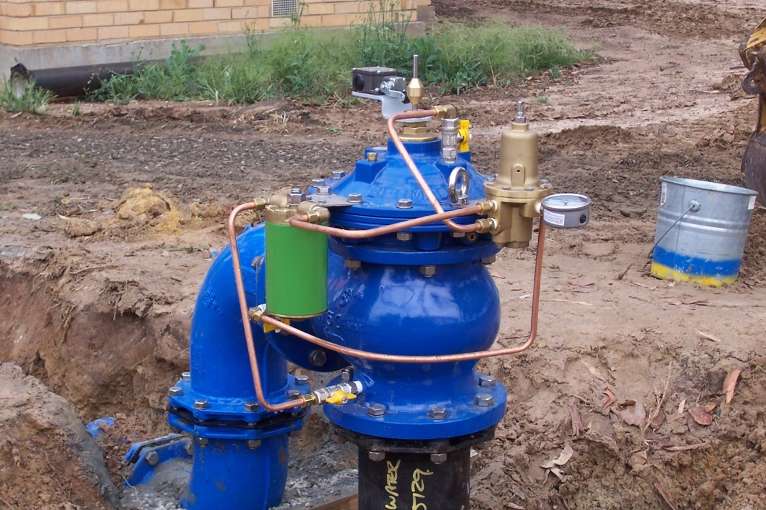

En la mayoría de los casos, la válvula de alivio de presión se instala inmediatamente aguas abajo de la válvula reductora de presión, en una derivación en T al costado de la tubería.

Normalmente, la válvula de alivio debe contar con su propia válvula de aislamiento independiente. Esto garantiza que el mantenimiento en línea pueda realizarse sin detener el flujo de la red.

Cómo dimensionar la válvula de alivio de presión en la estación

Normalmente, la válvula de alivio de presión debe dimensionarse para garantizar que cualquier exceso de presión sea aliviado en caso de un evento poco frecuente.

En cualquier condición en la que se produzca una reducción muy rápida del caudal en una red, la válvula reductora de presión experimentará una presión superior a la normal y, en consecuencia, comenzará a cerrarse para reducir la presión.

El propósito de la válvula de alivio de presión es liberar cualquier exceso de presión que esté entre 5 y 10 metros por encima del punto de ajuste de la válvula.

Normalmente, la cantidad de descarga de la válvula de alivio es mínima; esto le da a la válvula reductora de presión la oportunidad de cerrarse.

Como la válvula de alivio de presión normalmente descarga a la atmósfera, mientras más pequeña sea la válvula, más rápido se abre. No existe inconveniente en que la válvula opere con velocidades potencialmente muy altas durante períodos breves.

Como regla general, normalmente es deseable que la válvula de alivio pueda manejar alrededor del 25-30% del caudal de la válvula reductora de presión, con velocidades de alivio de hasta 7 m/s.

Por ejemplo, si una estación reductora de presión tuviera un caudal de 5 a 50 l/s en una red, el tamaño ideal de una válvula de alivio descargará un máximo de hasta 15 l/s, lo que equivale a un tamaño de válvula de aproximadamente 50 mm.

Debemos enfatizar que cualquier tamaño de válvula debe seleccionarse en conjunto con el diseñador de la estación. En raras ocasiones, existen requisitos que exigen que la válvula sea capaz de soportar el 100% del caudal de diseño en caso de un evento de falla catastrófica.

Accesorios útiles que puede añadir a la válvula de alivio

En muchos casos, las ubicaciones de las válvulas de alivio de presión se encuentran en lugares remotos o aislados. Frecuentemente, los proveedores necesitan la capacidad de identificar rápidamente si la válvula de alivio está abierta y liberando agua. Puede ser que la PRV requiera mantenimiento o que un técnico deba visitar e inspeccionar la estación.

Si la telemetría está disponible, a menudo se puede instalar un microinterruptor para proporcionar retroalimentación instantánea de que la válvula está abierta.

Cómo ajustar la válvula de alivio de presión

El siguiente video destaca las mejores prácticas detalladas para ajustar una válvula de alivio de presión en una estación reductora de presión.



Si tiene alguna duda, o si necesita información o asesoramiento adicional, no dude en ponerse en contacto con la oficina de Bermad más cercana.
