Válvulas de Control de Caudal

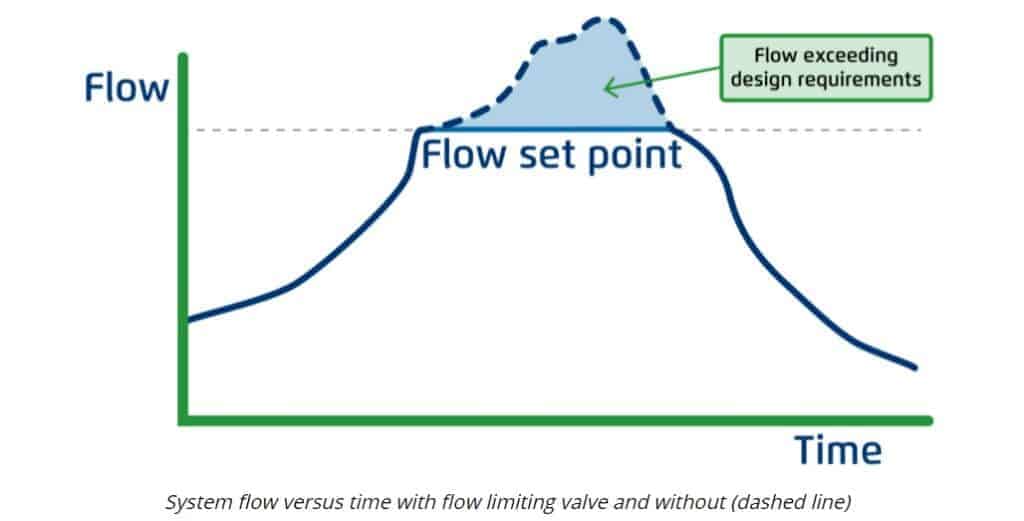

Las válvulas de control de caudal están diseñadas para establecer un caudal máximo preestablecido constante, independientemente de la demanda fluctuante o de la presión variable del sistema, con el fin de evitar el consumo excesivo en el sistema de suministro (ver gráficos a continuación).

Existen diferentes métodos para aplicar el control de caudal: mecánico, electrónico e hidráulico. BERMAD ofrece control de caudal hidráulico totalmente automático.

En riego, por ejemplo, se requiere limitar el caudal en las salidas de los sistemas principales hacia los consumidores, como de la línea principal a la línea de hidrantes, de la línea de hidrantes a la línea de distribución, entre otros.

En agua potable, el control de caudal es necesario en las entradas de los depósitos, cruces de mezcla, etc.

Los diseñadores utilizan válvulas de control de caudal para asegurar que el caudal no supere el valor para el que fue diseñado el sistema, dándole prioridad sobre los usuarios cuando intentan consumir más de lo especificado.

Funcionamiento de la Válvula de Control de Caudal a Bajas Presiones

La función de una válvula de control de caudal es regular el caudal a un valor constante, independientemente de la presión de entrada del agua. Esto puede ser especialmente difícil de lograr a presiones de operación muy bajas dentro de una red.

El modelo 718 de Bermad lo consigue gracias a su diseño de doble cámara.

Una de las principales razones por las que esta válvula es tan eficaz a bajas presiones es el diseño de doble cámara del cuerpo principal. La doble cámara no tiene resorte interno y cuenta con dos cámaras de control independientes de la fuente de agua.

Colin menciona que este diseño único está concebido para ofrecer el siguiente rendimiento:

• Capacidad de operar con una pérdida de carga mínima desde presiones tan bajas como 3 m.
• Capacidad de modular independientemente de la presión diferencial de la válvula.
• Capacidad de regular de manera lineal sin provocar golpe de ariete durante el cierre.
• Posibilidad de instalar solenoides de control en la parte superior y, si es necesario, en las cámaras inferiores de la válvula.
• Capacidad de responder de inmediato a un cambio de solenoide, lo que reduce la duración de los pulsos y el consumo de energía de los solenoides.

Diagrama de la Válvula de Control de Caudal

¿Cómo funcionan las válvulas de control de caudal?

Una válvula hidráulica de control de caudal está equipada con un piloto limitador de caudal diseñado para detectar hidráulicamente la presión diferencial asociada a los diferentes caudales. El piloto de control de caudal ordena a la válvula estrangularse cuando la demanda supera el valor de ajuste y abrirse cuando la demanda disminuye por debajo de dicho valor.

1. Las válvulas hidráulicas de control de caudal reaccionan a los cambios en los parámetros que detectan, abriéndose o cerrándose para controlar el caudal.
2. Este es un proceso “progresivo”, lo que significa que un aumento en la demanda provoca que la válvula reduzca el caudal de forma progresiva.
3. Cuanto más se cierra la válvula, más se reduce el caudal aguas abajo.
4. Cuando la demanda es inferior a los parámetros de diseño, la válvula se abre.

¿Cuáles son los tipos comunes de válvulas de control de caudal?

La demanda del sistema puede variar por diferentes motivos, como turnos de riego desiguales en agricultura o el consumo típico municipal en agua potable.

En estos casos, los pilotos deben estar diseñados para medir continuamente la presión diferencial.

Un ejemplo es el uso de un conjunto de orificio como sensor de caudal y un piloto de presión diferencial que detecta continuamente el caudal mediante los cambios de presión diferencial o ΔP a través del orificio (conectado por dos tubos de sensado).

Consulte la página del producto de la válvula de control de caudal modelo 770-U de BERMAD.

Para una mínima pérdida de carga y fácil recalibración en campo, BERMAD ofrece un sensor de paleta único y un piloto dedicado para sistemas de riego.

Consulte la página del producto de la válvula de control de caudal modelo 172-50-3W-Xt de BERMAD.
