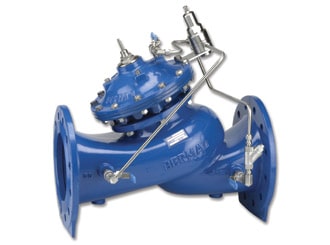

Vanne de décharge/maintien de pression WW-730
Le modèle 730 est une vanne de décharge/maintien à commande hydraulique, actionnée par une membrane, qui peut remplir deux fonctions distinctes. Lorsqu’elle est installée en ligne, elle maintient une pression amont (contre-pression) minimale prédéfinie, indépendamment de la fluctuation du débit ou de la variation de la pression aval. Lorsqu’elle est installée en tant que vanne de circulation, elle relâche l’excès de pression quand celle-ci dépasse la consigne de pré-réglage.
- Entraînement par la pression de ligne – Fonctionnement indépendant
- Disque d’étanchéité équilibré – Capacité de débit de secours élevée
- Réparation possible en ligne – Maintenance facile
- Conception à double chambre
- Réaction modérée de la vanne
- Membrane protégée
- Conception évolutive – fonctionnalités faciles à rajouter
- Une grande variété d’accessoires – Adaptation parfaite à la mission
- Corps large En « Y » ou à angle – Perte de pression minimisée
- Écoulement semi-direct – Pas de turbulence de l’écoulement
- Siège surélevé en inox – Résiste à la cavitation
- Sans obstacle, à fond de train – Fiabilité sans faille
- Bouchon d’étranglement V-Port – Stabilité des débits faibles
Applications
types
Protection contre la surcharge et la cavitation de la pompe
Le modèle 730 maintient la pression de refoulement de la pompe, empêchant ainsi la surcharge et la cavitation de la pompe causées par une demande excessive. En connectant la ligne de détection du pilote à l’aspiration de la pompe, le modèle 730 devient le modèle 730R qui maintient la pression d’aspiration de la pompe. Lorsque les régimes de pression d’aspiration varient, le modèle 736 est nécessaire pour limiter le débit de la pompe en soutenant la pression différentielle de la pompe.
