ברמד מגופי בקרה למפלס מבנים

תכנון מערכת הולכת מים בטוחה ויעילה לבניין רב-קומות מציב מספר אתגרים. אחד מהם הוא להבטיח שמפלס המים במאגרים שבמרתף ועל הגג יישאר תמיד ברמה תקינה. מפלס נמוך או גבוה מדי עלול לגרום לשירות לקוי לצרכנים, בעוד שמפלס גבוה מדי עלול לגרום לנזק חמור לרכוש כתוצאה מהצפה. התקנת מגוף בקרת מפלס במערכת יכולה לסייע בשמירה על מפלס מים בטוח ולמנוע בעיות אלו.

דאגות ואתגרים בתכנון מאגרים במבנים גבוהים

כדי להבין באופן מלא את ההמלצות לשסתומי בקרה לשליטה על מפלס מים במבנים גבוהים, כדאי לסקור את תכנון מיקום המאגרים. מאגרים ממוקמים לרוב במרתף הבניין או על הגג. מטרת המאגר במרתף היא ליצור חיץ מהמערכת העירונית ולספק את צורכי המים העצמאיים של הבניין.

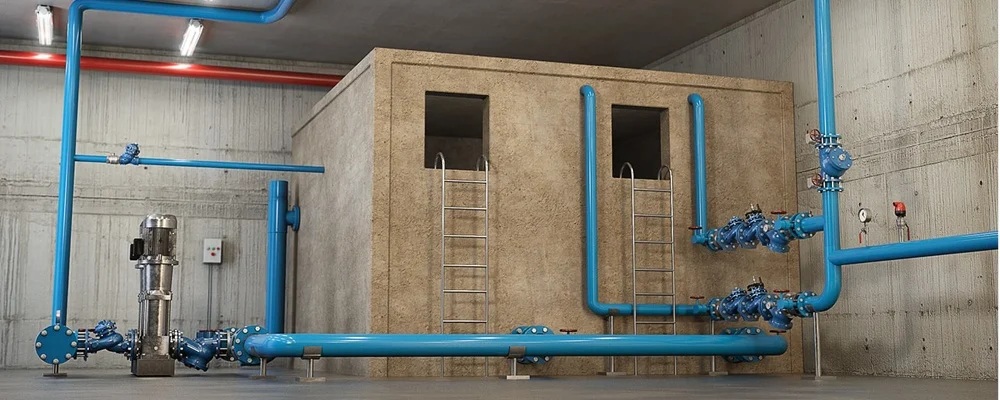

התקנה טיפוסית של מאגר מרתף המחולק לשני תאים נפרדים, עם מערכת שאיבה משמאל ומגופי בקרה על המפלס מימין

בבניין גבוה מאוד, חשוב לספק מים בכל עת בלחץ מספק לכל הקומות. מסיבה זו, מבנים רבים כוללים מאגר מים על הגג, אשר שומר על "מים זמינים" כדי לאפשר אספקת לחץ מספקת גם בתנאים של אספקת מים עירונית לא סדירה ובמקרים של הפסקות חשמל.

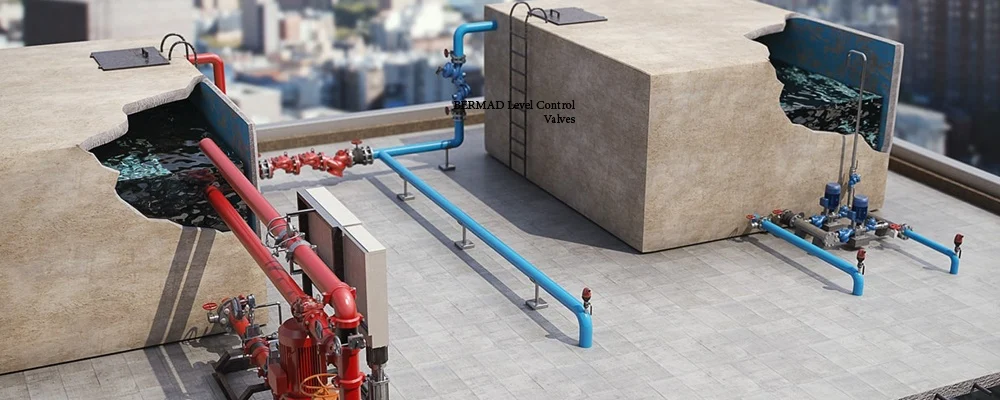

התקנה טיפוסית של מאגרים על גגות, כאשר מאגר מי השתייה מימין (צנרת כחולה) ומאגר כיבוי האש משמאל (צנרת אדומה)

בנוסף, ייתכן כי יהיו מספר מערכות אספקת מים בבניין אחד – לדוגמה, למי שתייה ולכיבוי אש. במקרים כאלה, כל מערכת עשויה להיות מצוידת במאגרים משלה. ישנן מספר סיבות לשימוש במאגרים נפרדים למי כיבוי אש לעומת מי שתייה. חלק מהן כוללות הבטחת אספקת מים לכיבוי אש, צרכים שונים בטיפול במים, מגבלות שאיבה וחיסכון באנרגיה.

בקרה נכונה של מפלס המאגר חשובה למניעת מספר בעיות לא רצויות עבור מנהלי מבנים ודיירים. בעיות אלו כוללות גלישת מים, כשל באספקה, התפתחות חיידקים במאגר ורעש במהלך תהליך המילוי.

מניעת גלישת מאגר באמצעות מגופי בקרת מפלס

מאגר גג עולה על גדותיו עלול לגרום לנזק קטסטרופלי לרכוש. הוא עשוי גם ליצור תנאים מסוכנים על ידי הצפה לתוך פירי מעליות וחדרי חשמל שעל הגג.

במרתף, מאגרים עלולים לעלות על גדותיהם ולהציף שטחי אחסון ו/או חניונים, חדרי משאבות וחדרי מכונות, שם הדבר עלול לגרום לנזק חמור לציוד ולרכוש.

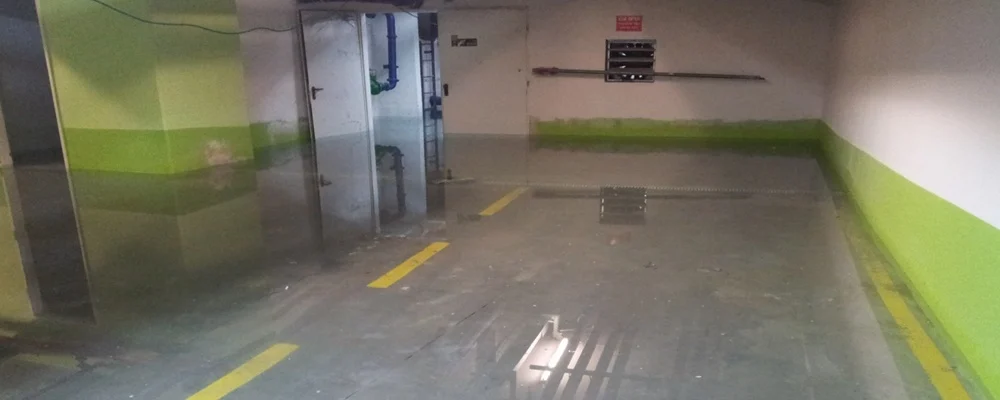

גלישת מים ממאגר המרתף

גלישת מאגר יכולה להיגרם על ידי אחד או שילוב מהבאים:

• כשל באטימה מול לחץ הצנרת
• מצוף תקול (חשמלי או הידראולי)
• התקנה לא נכונה של מצוף
• חזרת זרימה ממעליות מערכת המשאבות

מגופי בקרת מפלס ברמד נועדו למנוע בעיות אלו על ידי שמירה אוטומטית על מפלס מים תקין במאגר, ללא תלות בשינויים בביקוש. בנוסף לשימוש בלחץ הקו לאטימה, מגופים אלו פועלים באופן הידראולי כדי להבטיח פעולה תקינה גם במקרה של הפסקת חשמל.

פתרון ברמד למניעת גלישת מאגר

ברמד ממליצה להתקין מגוף בקרה חשמלי דו-מפלסי לגיבוי בנוסף למגוף הבקרה ההידראולי הראשי, כדי להבטיח הגנה רציפה מפני גלישת יתר במקרה שבו מגוף הבקרה הראשי נתקל בתנאי הפעלה המפריעים לפעולתו התקינה. במקרים כאלה, מגוף הבקרה החשמלי ייכנס לפעולה ויעצור את הגלישה.

נהוג להוסיף מפסק גבול חשמלי למגוף בקרת המפלס של ברמד, שמעביר את מצב המגוף למערכת ניהול המבנה (BMS). חשוב לכלול זאת גם במגופי חירום וגם במגופים ראשיים, כדי להתריע בפני צוות התחזוקה שהמגוף הראשי אינו פועל וגלגל החירום נמצא בשימוש.

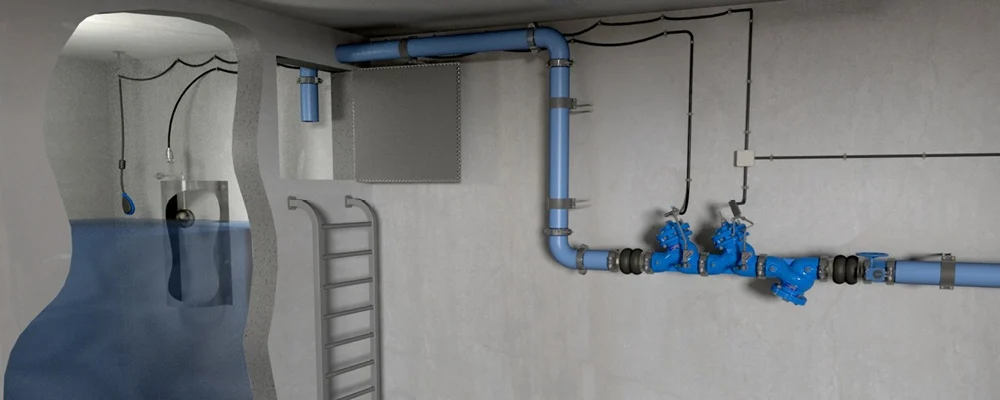

שימוש במגופי בקרה דו-מפלסיים למניעת התרבות חיידקים במערכות אספקת מי שתייה

במערכות אספקת מים לשתייה, חשוב להבטיח חידוש מים מספק במאגר. אי הקפדה על כך תיצור תנאים עומדים, ותגדיל את הסיכון להתפתחות יתר של חיידקים במאגר.

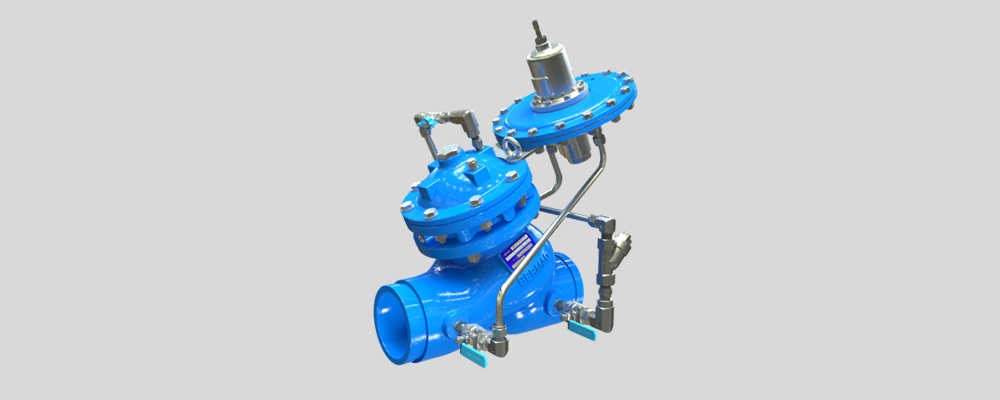

מסיבה זו, ברמד ממליצה להשתמש במגופים דו-מפלסיים הנשלטים הידראולית או באמצעות סולנואיד (כגון ברמד 750-65-P) במקום מצוף מווסת במערכות מי שתייה. כך יובטח כי נפח מים גדול יוחלף במיכל המים, מה שיביא לרמת היגיינה גבוהה יותר במערכת מי השתייה.

עם זאת, תחזוקת מצופי הבקרה המותקנים במאגרים עשויה להיות מסוכנת לטכנאי התחזוקה. לכן, כאשר הדבר אפשרי, עדיף למקם את יחידת הבקרה הראשית מחוץ למאגר המים לצורך תחזוקה נוחה באמצעות מאגרי איזון.

בנוסף להחלפת מים בנפח גדול, מגופי הבקרה הדו-מפלסיים של ברמד מציעים את היתרונות הבאים:

• אטמים עם לחץ האספקה ולא כנגדו
• אפשרות דו-נפחי להתקנה בלחץ נמוך
• אפשרות בקרה לחץ עזר
• אינטגרציה עם מערכת ניהול מבנה
• המגוף פועל בפתיחה מלאה למילוי המאגר
• מחזור חיים ארוך יותר (פחות הפעלות של המגוף)
• יצירת רעש מופחת
• ללא תנאי קוויטציה
• תפעול מלא בלחץ נמוך

בקרת מפלס מודולארית

בקרת מפלס וויסותית תמלא את נפח המים המדויק בהתאם לצריכה ותשמור על מפלס מים מרבי במאגר בכל עת. מומלץ להשתמש במגופי בקרת מפלס וויסותית במצבים הבאים:

• במאגרי כיבוי אש
• כאשר אספקת המים אינה אמינה וחשוב לשמור מים שמורים בקיבולת מרבית
• כאשר המאגר רדוד ורחב
• כאשר המאגר קטן

מניעת גלישת מאגר באמצעות מגופי בקרת מפלס

כאשר הספיקה המשמשת למילוי המאגר גבוהה, המערכת הסמוכה לקו אספקת המאגר עלולה לחוות ירידת לחץ. מצב זה עשוי להפריע לאספקת מים תקינה לצרכנים ולגרום לבעיות במערכת המים.

במקרים בהם קו המילוי במאגר משמש למערכות אספקת מים לשתייה לצרכנים, ברמד ממליצה להוסיף תכונת שמירת לחץ למגוף החירום.

בקרו בקטלוג שלנו לרשימה מלאה של מגופי בקרת מפלס זמינים.

יש לך שאלות ספציפיות לגבי התקנה או בחירה של מגוף בקרת מפלס?

חשוב לבחור את מגופי הבקרה המתאימים לדרישות הייחודיות שלך. בחירה נכונה של יחידת מגוף בקרה למפלס תלויה במספר גורמים. למידע נוסף על פתרונות בקרה למפלס מאגר במבנים גבוהים, או לקבלת סיוע טכני בתכנון מאגר, פנה אלינו כאן כדי להגיע לנציג ברמד באזור שלך.
