פתרונות הגנה מהלם מים למערכות אספקת מים למתקני התפלה

הממוקם בעיר חדרה, אחד ממפעלי ההתפלה הגדולים והמתקדמים בישראל ממלא תפקיד מרכזי בהפיכת מי ים למים מתוקים וראויים לשתייה. מכאן, המים המותפלים מועלים למאגר תפעולי בתחנת השאיבה של מקורות בחדרה, ומשם נשאבים אל צינור "המוביל הארצי", אשר עובר מצפון הארץ לדרומה ומספק למיליוני תושבים אספקת מים חיונית לשתייה. צינור הפלדה הראשי מתחנת השאיבה בחדרה אל המוביל הארצי הוא בקוטר של 2,000 מ"מ.

תחנת השאיבה חדרה מורכבת מ:

• 8 משאבות (7 פעילות + 1 כוננות)
• קיבולת ספיקה מרבית:  20,000 מ"ק/שעה
• לחץ פריקה:  170 מ'
• הפרש גובה: 84 מטרים (גובה סטטי)

האתגר –החלפת פתרון הגנת ההלם הקיים

חברת המים הלאומית, 'מקורות', פנתה לברמד בבקשה למומחיות, תמיכה מקצועית שוטפת ושירות באתר לצורך החלפת מערכת הגנת ההלם שפעלה ברציפות במשך 15 שנים. במהלך השנים הללו, תחנת השאיבה הייתה מוגנת על ידי מגופי בקרה הידראוליים אחרים.

הפתרון החדש צפוי להיות אמין ולהעניק לחברת מקורות "שקט נפשי", תוך הבטחת הגנה מעולה מפני הלם מים עבור קו הולכה אסטרטגי רחב היקף מסוג זה. כדי להבטיח תוצאות מדויקות ואמינות, מהנדסי ברמד ביצעו ניתוח הלם מים באמצעות תוכנת זרימה חולפת מתקדמת.

הפתרון

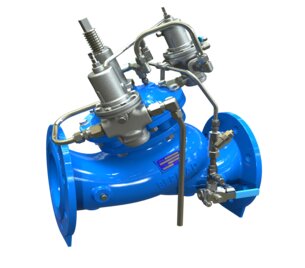

בהתבסס על ניתוח מקיף של דרישות המערכת, ברמד הציעה את הפתרון הבא: חמש יחידות של מגוף צופה הלם BERMAD WW-735-55-09-M DN500 / 20” (4 פועלים + 1 גיבוי). חמשת המגופים הותקנו במקביל להגדלת קיבולת פורק הלחץ ולהפחתת עומס ההזרקה, ובכך לספק פתרון הלם מים מלא עם יתירות. מגופים אלו מופעלים חשמלית באמצעות סולנואיד המחובר ללוח החשמל של תחנת השאיבה, לצורך פתיחה מיידית כאשר המשאבות נעצרות עקב כשל חשמל, יחד עם גיבוי הידראולי של נווטים החשים את לחץ הקו הראשי ונפתחים בירידות לחץ חמורות המלוות בעליות לחץ.

מגופי BERMAD WW-735-55-09-M, חלק מ-סדרת BERMAD 700, ידועים ביכולות הספיקה הגבוהות ובעיצובם החזק. הם נפתחים מיד בתגובה לאות חשמלי, מפזרים גלי לחץ גבוהים ומבטלים הלמי מים. עיצוב הגלוב ההידרודינמי הייחודי עם סגר פתוח מיוחד מבטיח מינימום קוויטציה ורעש, גם בתנאי הפרש לחצים גבוה. בנוסף, יכולתם להיסגר בצורה חלקה ואטומה לחלוטין מונעת הלמי סגירה ומשפרת את אמינות המערכת.

הציוד של ברמד הותקן והופעל בשנת 2020 ופועל לשביעות רצון גבוהה. בנוסף, ברמד סיפקה פתרון פיקוד אוויר לאורך קו השידרה באמצעות שסתומי אוויר משולבים C70.

פנו למומחים שלנו למידע נוסף וסיוע ביישומי הולכת מים.
