כיצד מסנני קו משפיעים על ביצועי מגוף בקרת לחץ?

תנודות לחץ הן תופעה המתפתחת בחלק ממערכות אספקת המים במבנים רבי קומות. הן עלולות להוות מטרד לדיירי הבניין, מאחר שהן יוצרות זרימות לא יציבות בברזים, משבשות את תערובת המים החמים והקרים במקלחת, ואף עלולות להזיק למכשירים עדינים כגון מכונות כביסה ומדיחי כלים.

מערכת אספקת מים לבניין רב-קומות יכולה לכלול מגוון רכיבי בקרה שנועדו לספק לחץ יציב ולהאריך את חיי המערכת. אלה כוללים פתרונות הלם מים למערכת השאיבה, שסתומי אוויר במיקומים מרכזיים לאפשר זרימת מים חופשית, ומגופי הקטנת לחץ (PRV) לחלוקת לחץ תקינה לאורך הבניין הגבוה.

אבל אלה אינם הרכיבים היחידים בלולאת הפיקוד שיכולים להשפיע על לחץ המערכת. בעת תכנון או שינוי מערכת אספקת מים, חשוב לזכור שכמעט כל רכיב במערכת—even כאלה שלעיתים מתעלמים מהם כמו מסנני קו—עשוי להשפיע על לחץ המערכת ואף לגרום לתנודות לחץ. בעיות הקשורות לתנודות לחץ בנקודות צריכה, כגון מקלחות וברזים במבנים, מיוחסות לעיתים קרובות למגוף בקרת לחץ, שכן לרוב זהו הנקודה היחידה במערכת שבה מותקן מד לחץ המאפשר לאמת תנודות אלו. עם זאת, תנודות המופיעות במעלה מגוף מקטין לחץ עשויות למעשה לנבוע ממלכודת חצץ או מסנן קו של מגוף בקרת הלחץ.

כיצד להימנע מלחץ לא יציב הנגרם על ידי מסנני קו בלולאת פיקוד לחץ?

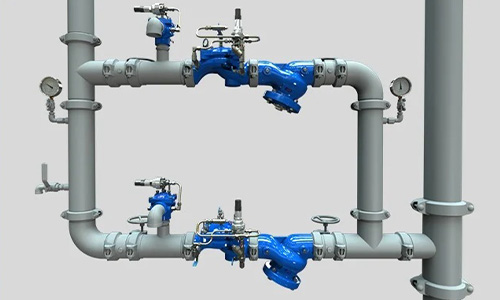

על מנת להגן על מגוף מקטין לחץ מפני לכלוך העלול לזרום בצנרת ולהפריע לפעולתו, יש לכלול בתחנת הקטנת הלחץ מסנן קו המותקן בצד מעלה של מגוף מקטין הלחץ.

להלן מספר גורמים אפשריים להפסד עומד גבוה באתר המסנן:

1. מסנני רשת עדינים מדי או מנוקבים

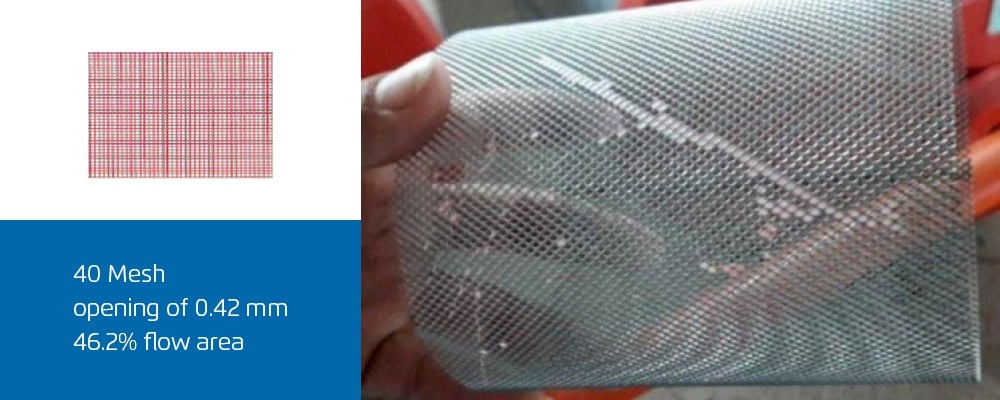

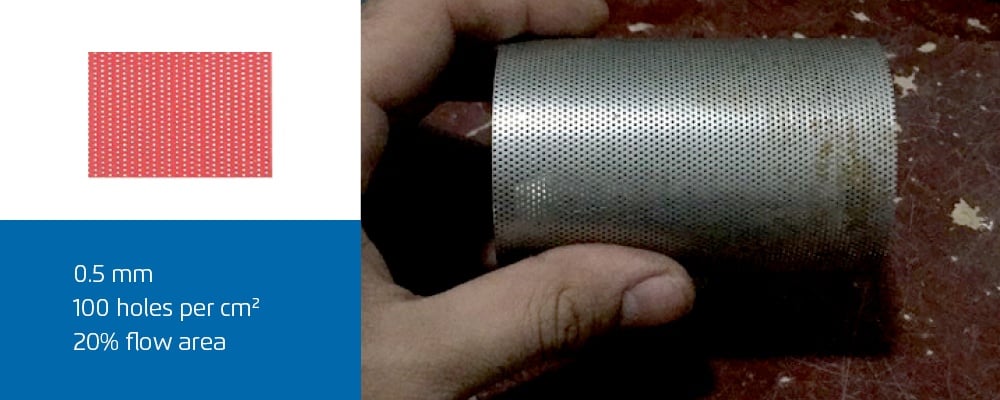

   מסנן עם רשת עדינה מדי עלול להיסתם בקלות ולחסום את זרימת המים, מה שגורם לירידת לחץ. ההמלצה שלנו היא שדרגת הסינון במסנני Y תהיה לפחות 0.5 מ"מ. מסנן רשת עדיף בהרבה על מסנן לוח מנוקב. כיוון שמספר החורים במסנן מנוקב קטן בהרבה, מסנן מנוקב של 0.5 מ"מ לרוב לא יצליח לספק את קיבולת הספיקה הנדרשת לשמירה על לחץ תקין בצנרת. להלן תמונה השוואתית של מסננים עם אחוזי פתחים של כל אחד.


כפי שניתן לראות, מסנן הרשת המחורר בקוטר 0.5 מ"מ שבתמונה העליונה למעשה כולל פחות ממחצית שטח הפתחים של מסנן הרשת בקוטר 0.42 מ"מ שבתמונה התחתונה. הבדל זה מספיק כדי להשפיע באופן משמעותי על הסבירות לסתימה שלו ובהמשך לגרום לבעיות תנודות לחץ.

2. חוסר תחזוקה של המסנן

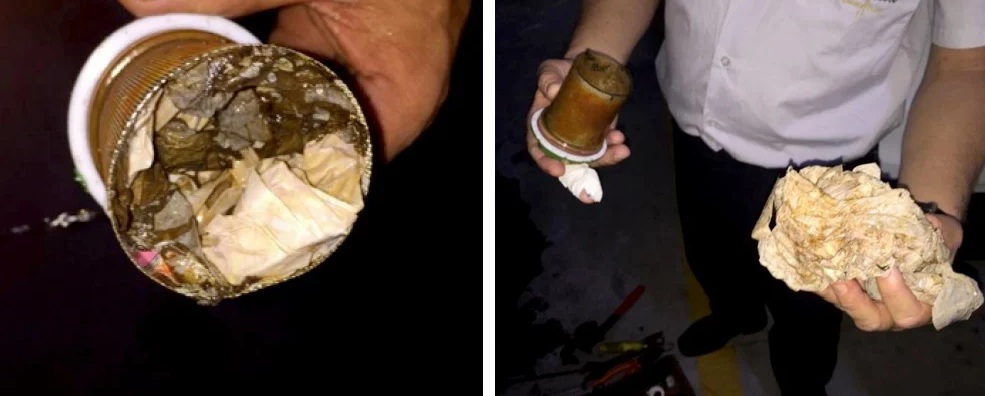

גם מסנן בגודל מתאים עלול להיסתם אם לא מתבצעת תחזוקה נאותה. כפי שמודגם בתמונות למטה, לא נדיר שמכשולים משמעותיים נישאים בצנרת האספקה ונתקעים במסנן. מסננים סתומים חלקית או לחלוטין פוגעים בספיקה, מה שעלול לגרום לעליות לחץ חזקות במערכת.

תנודות לחץ חזקות נוטות להתרחש במיוחד כאשר יש עלייה בביקוש לצריכה. בעוד שמגוף בקרת הלחץ עצמו יגרום לאפקט וויסות, כאשר הפסד הלחץ ממוקם במסנן, הדבר עלול לפגוע בלחץ היציאה של המגוף. באופן אידיאלי, מסנן Y צריך ליצור ירידת לחץ קטנה מספיק כדי לשמור על התאמה ללחץ התכנון של הנקודה בה הוא מותקן. כדי למנוע הפסדי לחץ מיותרים ועליות לחץ עוקבות במערכת, יש לבצע תחזוקה סדירה למסננים. מומלץ לנקות ולבדוק את מסנני מגוף בקרת הלחץ בכל פעם שמבצעים ניקוי או תחזוקה למאגרים העליונים.
