כיצד להתקין מגופי בקרה למילוי מיכל

הבעיה

שסתומי בקרה עם מצוף הם משאבים מצוינים אשר, כאשר מותקנים כראוי, מאפשרים שליטה אוטומטית על מפלס המים במיכלים מסחריים וביתיים. שסתום בקרה עם מצוף מצויד בדרך כלל במנגנון מצוף שתוכנן לנטר ולווסת את מפלס המים העליון במיכל, כדי להבטיח שתמיד יהיה מפלס נוזל קבוע במלאי. ללא שסתום בקרה למילוי מיכל, יש לנטר את מפלס המים באמצעות שיטות חלופיות שיכולות להיות יקרות וגוזלות זמן.

מגופי בקרה למילוי מיכלים מיושמים בדרך כלל במגוון יישומים, כולל אספקת מים בחקלאות מסחרית, מערכות השקיה ובקרת אש.

למרות שהשימוש במגופי בקרה למילוי מאגר נפוץ, לעיתים קרובות הם אינם מותקנים באופן מיטבי. הפעלה והתקנה נכונה הן הדרך הטובה ביותר להבטיח שמגופי מילוי מאגר יספקו קריאות מדויקות ותפקודיות מלאה.

התרשים מציג התקנה טיפוסית של מגוף בקרה למילוי מיכל.

הפתרון

שימו לב לטכניקות הפשוטות האלו להתקנה מיטבית לפי נהלים מומלצים.

בעת התקנת גוף המגוף הראשי, זכור:

• מגופי בקרה למילוי מיכלים סטנדרטיים מיועדים להתקנה אופקית.
• מגופים ניתן להתקין אנכית, כפי שמוצג בתמונה למטה. עם זאת, מאחר שמגופים סטנדרטיים מיועדים להתקנה אופקית, חשוב לציין אם המגוף יותקן אנכית בעת ההזמנה. כך מהנדסי המוצר של ברמד יוכלו להגדיר את המכסה כך שהאוויר ישתחרר מחלקו העליון של המגוף.

• על מנת לבודד את מגוף בקרת מילוי המיכל, יש להתקין מגופי ניתוק לפניו ואחריו. פעולה זו תבטיח שמרווחי המגופים הנדרשים יישמרו.
• אם מגוף בקרת מילוי המיכל שלך מותקן חיצונית באזור החשוף לקפיאה, ודא שגוף המגוף מכוסה לחלוטין כדי למנוע היווצרות קרח בתוכו.
• יש למפות את מיקום ההתקנה כבר בשלבים הראשונים של התהליך, כדי להבטיח שלמפעילים תהיה גישה נוחה למגוף לצורך תחזוקת הגוף והרכיבים הנלווים.
• יש לוודא שמשקל המגוף נתמך באופן עצמאי, כך שלא יופעל עומס מיותר על קו הצנרת.
• אם המגוף מותקן על קו אספקה קריטי, יש להתקין סידור עבודה-גיבוי שיאפשר תחזוקה תוך כדי עבודה.

טיפים נוספים ומידע נוסף

אם למגוף המיכל יש מצוף מרחוק להפעלת פתיחה או סגירה של המגוף, שקול את ההמלצות הבאות.

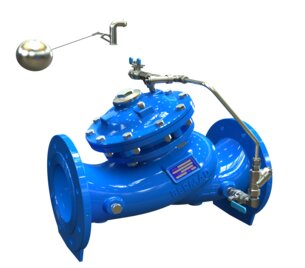

• אם המגוף הוא מגוף מצוף חד-מפלסי, כגון 450-60 או 750-60, יש לוודא כי קו הנווט הוא צינור בקוטר מינימלי של 3/8 אינץ' או יותר, בהנחה שלחצי כניסה רגילים של 400 קילופסקל או יותר. כך תובטח הזרימה למפלס העליון ללא הפסד עומד.
• אם לחצי הכניסה נמוכים מדי, יש להימנע מהפסדי עומד על ידי הקפדה שהצינוריות יהיו בקוטר של לפחות 12 מ"מ או יותר.
• בעת התקנת מנגנון המצוף במיכל, יש לוודא שהוא ממוקם הרחק מזרימת המים הנכנסת ומהמערבולת הנגרמת בעקבותיה. מניעת קפיצות של המצוף תבטיח פעולה מדויקת ואופטימלית. במקרה של ספק, מומלץ להתקין באר השקטה פנימית או חיצונית עם חיבור קטן לדופן המיכל.
• בעת העברת צינור מהמגוף אל המצוף, יש לוודא כי הצינורות מושחלים בתעלה או מבודדים, כדי למנוע קיפאון או כל נזק חיצוני אחר לצנרת.

למידע טכני נוסף על התקנת מגוף, מידע נוסף על FP 450 – מגוף בקרת מפלס, WW 750-60 – מגוף בקרת מפלס, או כל מוצר ברמד נלווה אחר, אנא בקרו בקטלוג שלנו או פנו לנציג המכירות הקרוב אליכם לקבלת ייעוץ נוסף בנוגע להתקנה מיטבית.

אם ברצונך לקבל מידע על תחזוקה והפעלה של מגוף מילוי מיכל, קרא את המאמר שלנו בנושא זה: כיצד להפעיל ולתחזק מגוף מילוי מיכל.
