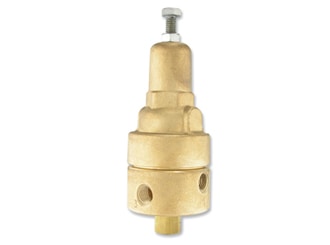

מגוף נווט תלת-דרכי לקביעת מצב, מתכת דגם PC-X-M

זהו מגוף נווט תלת-דרכי, רב תכליתי, מסוג פעולה ישירה לקביעת מצב, המופעל בעזרת דיאפרגמה מגיבה ללחץ השואפת לאיזון מול הכוח הטעון בקפיץ וכוח הידראולי. הנווט מכוון את הזרימה והלחץ בין יציאותיו:

• כאשר הלחץ המורגש נמצא מעל הנקודה שנקבעה, הנווט מחבר את יציאה ''0'' עם ''3''.

• כאשר הלחץ המורגש שווה ללחץ שנקבע, הנווט חוסם את החיבורים בין כל היציאות.

• כאשר הלחץ המורגש נמצא מתחת לערך שנקבע, הנווט מחבר את יציאה ''3'' עם ''2''.
