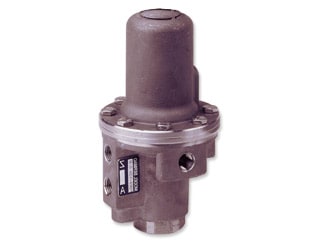

מגוף פורק לחץ המופעל בלחץ (PORV) דגם PORV-0


מגוף PORV הינו מגוף פיקוד פתח/סגור מסוג פעולה ישירה, מופעל דיאפרגמה מגיבה ללחץ השואפת לאיזון מול הכוח הטעון בקפיץ. מגוף PORV מוחזק במצב סגור על ידי לחץ פנאומטי או הידראולי, המורגש בנפח הפיקוד שלו (מתחת לדיאפרגמה). המגוף נפתח בתגובה לירידת לחץ בקו הנווט הרטוב/היבש אל מתחת לנקודה המכוילת, ו/או בתגובה ללחץ המנוקז מנפח הפיקוד שלו על ידי סולנואיד או התקן שחרור אחר. מגוף PORV מאושר לתקן UL כאשר הוא מותקן כחלק מלולאת הפיקוד של מגופי הצפה מאושרים לתקן UL.

תכונות ויתרונות

חומרים
גוף

  •  פלדת אל-חלד 316 ASTM A351 Grade CF8M
  •  פליז מחושל
  •  ניקל אלומיניום ברונזה ASTM B148 C95800

קפיצים

  •  פלדת אל-חלד

אלסטומרים

  •  NBR

חלקים רטובים

  •  פלדת אל-חלד 303 ופליז (סטנדרטי)
  •  פלדת אל-חלד 316
  •  מונל 400 (נתך ניקל)
  •  הסטאלוי (Hastalloy) עמיד לקורוזיה C-276

נחיר

  •  9 מ”מ

כוונון לחץ
המגוף נפתח כאשר הלחץ בקו הנווט יורד מתחת לערך המכויל

  • הגדרת מפעל סטנדרטית: 1.5 בר

דרג לחץ

  •  21 bar (300 psi)

טמפרטורה

  • מים בטמפרטורה של עד 80 מעלות צלזיוס

גורם ספיקה

  •  KV:1.0 (CV:1.2)

חיבורים

  •  ‎¼” NPT

אישורים(1)

  •  אישור תקן UL
  •  אישור VdS

אפשרות:

  •  סוג לאץ’ מכנית עם דריכה ידנית, דגם PORV-M.

דגם PORV-M ננעל במצב פתוח כאשר הלחץ בקו הנווט
יורד מתחת לערך המכויל
