Valvole a doppia camera BERMAD 700 SIGMA con regolazione pilota a 3 vie e chiusura graduale senza colpo d’ariete

In un precedente post del blog, abbiamo descritto come, a seguito della crescente consapevolezza riguardo al risparmio energetico e alla tutela dell’ambiente, i sistemi di approvvigionamento e distribuzione dell’acqua debbano essere più efficienti e in grado di operare in modo ottimale a pressioni minime. Sebbene le valvole di controllo a camera singola siano state tradizionalmente utilizzate in questi sistemi per la loro economicità, la loro funzionalità risulta limitata in condizioni di bassa pressione.

Per soddisfare questa esigenza, BERMAD ha sviluppato le sue valvole di controllo a doppia camera della serie 700 SIGMA, caratterizzate da un design unico disponibile solo nella serie BERMAD 700 SIGMA, e che hanno le stesse dimensioni delle corrispondenti valvole a camera singola. Sono inoltre le uniche valvole sul mercato che permettono a progettisti e proprietari di sistemi idrici di convertire facilmente le loro valvole a camera singola in valvole a doppia camera, ottimizzando così i loro sistemi per un funzionamento fluido, preciso, sicuro, stabile ed efficiente anche in condizioni di bassa pressione.

Le valvole di controllo a doppia camera della serie BERMAD 700 SIGMA offrono caratteristiche uniche per i sistemi di approvvigionamento e distribuzione dell’acqua

Risposta immediata e regolazione con pilota a 3 vie

In caso di condizioni di bassa pressione nella rete, una valvola a doppia camera con pilota a tre vie può sfiatare completamente la camera di controllo, consentendo alla valvola di aprirsi completamente. Questo significa che la valvola è trasparente in termini di perdita di carico. Inoltre, la resistenza della valvola diventa minima e la valvola fornisce una pressione sufficiente ai consumatori senza creare una caduta di pressione trascurabile.

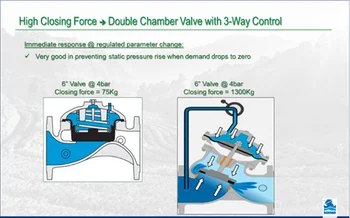

Veloce e potente, chiusura fluida senza colpo d’ariete

Nelle valvole a doppia camera della serie BERMAD 700 SIGMA, il diaframma è isolato dalla pressione a valle, che nelle valvole a camera singola esercita la forza di apertura della valvola. Quando una valvola a doppia camera viene aperta, le forze di chiusura e di apertura sul disco di tenuta si neutralizzano a vicenda. Per avviare il processo di chiusura, l’acqua in pressione a monte viene deviata nella camera di controllo superiore. Poiché non ci sono forze di apertura contrapposte, il gruppo diaframma e l’albero spostano rapidamente il disco di tenuta, in modo lineare e con elevata forza, verso la sede.

Quando la valvola è quasi chiusa e la perdita di carico inizia ad aumentare, la pressione a valle comincia a diminuire. L’equilibrio delle forze sul disco di tenuta cambia e la pressione a monte fa sì che il processo di chiusura rallenti. Di conseguenza, la fine del processo di chiusura risulta graduale e delicata. Questa funzione integrata è fondamentale per i moderni sistemi di approvvigionamento e distribuzione idrica, poiché li protegge da scenari potenzialmente dannosi come il colpo d’ariete dovuto alla chiusura della valvola.

Il concetto di reti Clam è diventato più comune ed è ora ampiamente utilizzato nelle aziende idriche. Questo ha portato a una crescente consapevolezza riguardo al colpo d’ariete nelle valvole riduttrici di pressione (PRV); ed è proprio in questo contesto che le valvole a doppia camera senza colpo d’ariete offrono un vantaggio fondamentale.

Riduttore di pressione proporzionale senza pilota: nessun pilota, filtro o restrizione

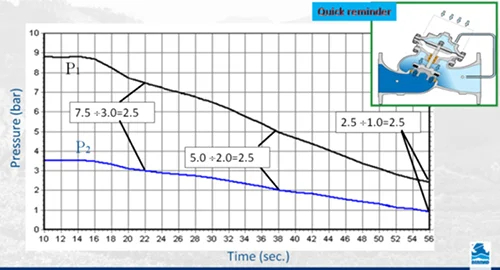

In una valvola a doppia camera, quando la camera di controllo inferiore è sfiatata verso l’atmosfera, collegando un tubo di controllo dal lato a valle alla camera di controllo superiore si crea un meccanismo di riduzione proporzionale della pressione che riduce qualsiasi livello di pressione a monte a una pressione a valle inferiore con un rapporto costante.

La riduzione della pressione avviene senza la necessità di un pilota, filtro dell’acqua di controllo, valvole a spillo o restrizioni. È sufficiente un tubo di controllo a passaggio pieno per ottenere una risposta immediata, stabilità assoluta e un’affidabilità molto elevata.

Questa funzione è esclusiva delle valvole a doppia camera BERMAD 700 SIGMA ed è ideale per le seguenti applicazioni:

• Ripartizione uniforme dei carichi di erosione e cavitazione nei sistemi con elevata pressione differenziale installando una valvola di riduzione proporzionale della pressione (PRV) a monte di una valvola di riduzione della pressione regolabile, di controllo del livello o di mantenimento della pressione di circolazione.
• Riduzione della pressione a valle senza oscillazioni – la stabilità, l’affidabilità e la risposta immediata prevengono le oscillazioni e offrono una soluzione eccellente per siti con accessibilità limitata e condizioni operative estreme.

WW 720 SIGMA PD riduttore di pressione proporzionale

La scelta ideale per installazioni e ammodernamenti di sistemi di approvvigionamento e distribuzione idrica

In sintesi, la serie di valvole a doppia camera BERMAD 700 SIGMA offre una perdita di carico minima con regolazione a 3 vie tramite pilota, chiusura graduale senza colpo d’ariete e riduzione proporzionale della pressione senza pilota. Queste caratteristiche le rendono la scelta ideale per nuove installazioni e ammodernamenti di impianti di approvvigionamento e distribuzione idrica.
