Perché tutto questo clamore intorno alle valvole senza camera d’aria BERMAD?

Una valvola di controllo interna, nota anche come valvola senza tubo, è comunemente utilizzata come valvola di apertura/chiusura nelle applicazioni di paesaggistica residenziale e tappeti erbosi.

L’uso di valvole di controllo interne è meno comune nell’irrigazione commerciale, ma si riscontra piuttosto spesso nelle applicazioni in serra, poiché consentono una maggiore flessibilità operativa (valvola N.O. e valvola N.C.). Le valvole di controllo interne possono essere installate anche nei gruppi di distribuzione principale in campo di alcune comunità agricole in tutto il mondo.

Nella maggior parte delle applicazioni d’irrigazione, è consuetudine utilizzare una valvola di controllo con circuito esterno, che solitamente è a 3 vie. Al contrario, una valvola di controllo interna è di solito a 2 vie, ovvero una valvola idraulica progettata in modo che tutti i passaggi d’acqua necessari al funzionamento della valvola siano interni e situati all’interno del corpo valvola.

In una valvola di controllo interna a 2 vie, la pressione della linea entra nella camera di controllo della valvola attraverso una restrizione interna (all’interno del corpo valvola). Il solenoide chiuso provoca l’accumulo di pressione nella camera di controllo, chiudendo così la valvola. L’apertura del solenoide rilascia più flusso dalla camera di controllo di quanto la restrizione possa consentire in ingresso. Questo fa diminuire la pressione nella camera di controllo, permettendo l’apertura della valvola (vedi Immagine 1).

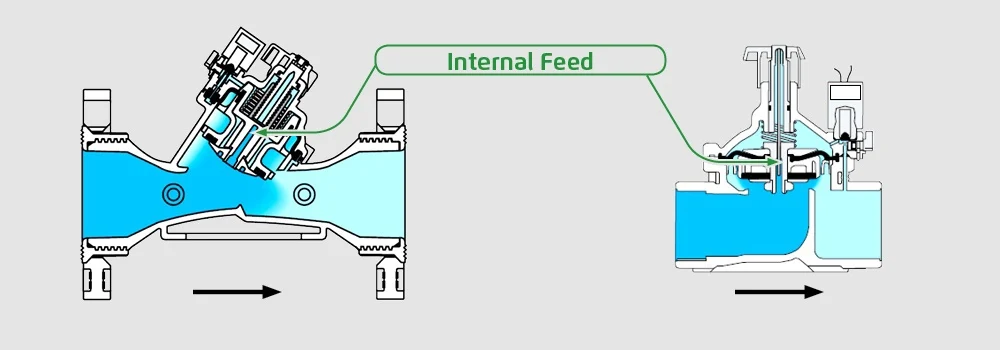

Immagine 1: Valvole di Alimentazione Interne

Una valvola di controllo interna o valvola senza tubo è anche chiamata valvola a ingresso interno o valvola a spurgo interno. Tuttavia, indipendentemente dal nome scelto, è indiscutibile che le valvole senza tubo offrano diversi vantaggi:

• Mantenendo un ambiente asciutto, quindi:

• Consentendo un’installazione facile, sicura, compatta e protetta, adatta a sistemi con spazio limitato. Le valvole senza tubi sono facili da riporre in un quadro di irrigazione poiché non hanno tubi di controllo esterni. Questo consente anche di chiudere a chiave il quadro di irrigazione, importante per le misure di sicurezza, come illustrato nell’immagine 2.

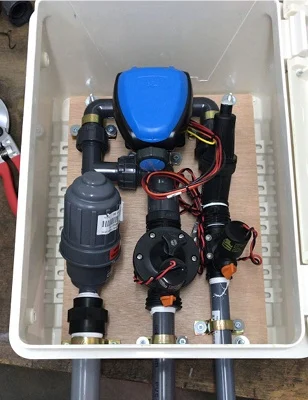

 Immagine 2: Valvole senza tubi in un quadro di irrigazione

• Riduzione della possibilità di danneggiamento dei tubi di controllo della valvola da parte di animali o persone
• Consente la rapida chiusura e apertura della valvola
• Offre flessibilità operativa: valvola normalmente aperta, valvola normalmente chiusa

Configurazioni interne delle valvole di controllo

Nel caso delle valvole senza tubi, gli accessori di controllo più comuni sono i solenoidi per l’applicazione on/off della valvola. Tali solenoidi sono installati sul coperchio della valvola su una base “integrata”, senza tubi di controllo che colleghino la valvola e il solenoide, come mostrato nell’Immagine 3. Il coperchio della valvola è stato progettato in modo esclusivo per garantire le migliori prestazioni (noto come coperchio elettrico BERMAD).

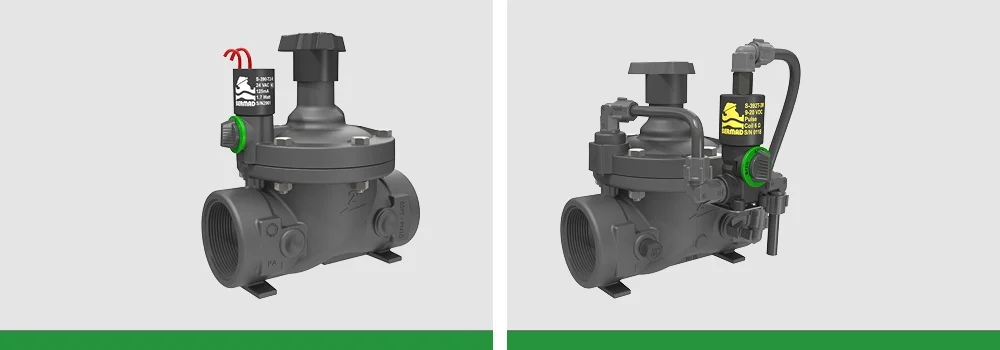

Immagine 3: Differenza tra valvola con circuito di controllo interno (foto a sinistra) e valvola con circuito di controllo esterno (foto a destra)

BERMAD offre due opzioni di valvole composite per valvole di controllo interne (valvole senza tubi):

• Serie 100 – Il circuito di controllo interno è disponibile per diametri da 1½” a 4″

• Serie 200 – Il circuito di controllo interno è disponibile per tutte le dimensioni di questa serie (1½”-2″)

Esistono alcune possibili configurazioni per le valvole di controllo interne, ad esempio:

1. N1-Valvola normalmente chiusa, controllo a 2 vie, alimentazione e scarico interni con coperchio elettrico. Questo modello può essere 110-2W o 210-2W. Si tratta in realtà di una valvola elettrica on/off azionata da solenoide.

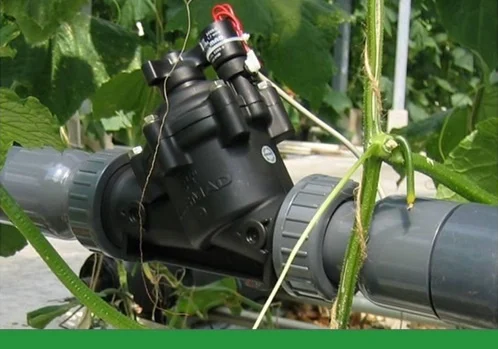

Immagine 4: Valvola di controllo interna 110 a 2 vie

2. N3-valvola normalmente aperta, controllo a 2 vie con alimentazione interna e coperchio idraulico utilizzata come valvola di controllo livello con galleggiante meccanico. Questo modello può essere 150-60-N3 (2V) o 250-60-N3 (2V).

BERMAD offre anche soluzioni che combinano il controllo interno con accessori esterni come i piloti, al fine di ridurre al minimo il numero di tubi di controllo sulla valvola. Per ulteriori configurazioni disponibili della valvola a controllo interno, si prega di consultare il nostro servizio clienti.

Grazie al controllo a 2 vie, queste valvole senza tubi possono aprirsi e chiudersi molto rapidamente e sono quindi eccellenti anche per progetti come il raffreddamento di campi da calcio sintetici, l’abbattimento delle polveri stradali o la creazione dell’effetto cascata nelle fontane d’acqua.

Inoltre, poiché le valvole sono realizzate in materiale polimerico, risultano anche economiche, ecologiche e resistenti agli agenti chimici.

Valvole di controllo interne e applicazioni di controllo livello

• Valvola di controllo livello con galleggiante elettrico a due livelli – Modello IR-150-65

  Questa valvola è una valvola di controllo azionata idraulicamente e comandata da diaframma che regola il riempimento del serbatoio in risposta al segnale di un interruttore a galleggiante elettrico, aprendo al livello minimo preimpostato e chiudendo al livello massimo preimpostato.

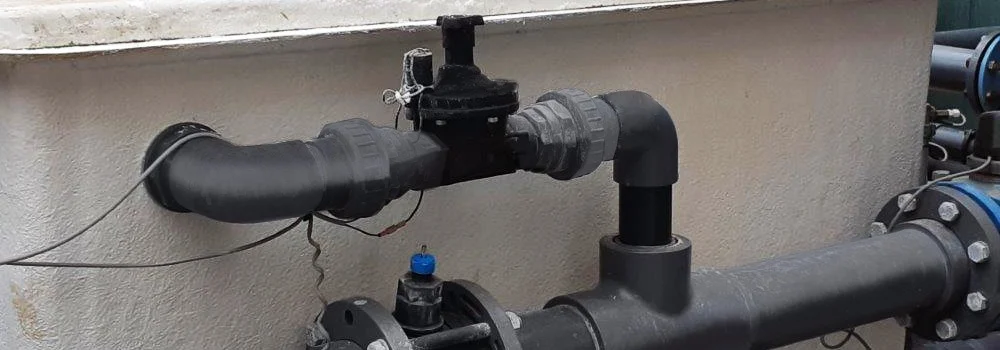

Immagine 5: Valvola di controllo livello con galleggiante elettrico a due livelli

• Valvola di controllo livello con galleggiante orizzontale modulante meccanico – Modello IR-150-60.

  Questa valvola è una valvola di controllo azionata idraulicamente e attivata a diaframma che regola il riempimento del serbatoio per mantenere livelli d’acqua costanti indipendentemente dalle variazioni della domanda. Per maggiori informazioni, scarica qui la brochure.

  In BERMAD, comprendiamo l’importanza di una facile installazione e manutenzione, di un design semplice e di materiali durevoli di grado industriale. Le nostre valvole con circuito di controllo interno sono state create per essere semplici, efficienti, economiche e garantire un ambiente di lavoro sicuro.
