4 modi in cui le valvole d’aria C80 di BERMAD risolvono le sfide comuni nei sistemi fognari e di acque reflue municipali

Le valvole di sfiato aria sono comunemente utilizzate nei sistemi di fognatura e acque reflue per aumentare l’efficienza del sistema evacuando grandi volumi d’aria durante il riempimento delle condotte e rilasciando aria intrappolata e sacche di gas durante il funzionamento in pressione. Le valvole di sfiato aria offrono protezione dalle condizioni di vuoto consentendo l’ingresso di grandi volumi d’aria; proteggono le condotte durante lo svuotamento o in caso di rotture; e forniscono uno sfiato controllato per ridurre i potenziali danni causati da colpi d’ariete o sovrapressioni.
In questo blog, analizzeremo come la nuova valvola aria C80 di BERMAD sia progettata per affrontare alcune delle principali sfide tradizionalmente riscontrate in questi sistemi. Ecco quattro motivi per cui la C80 di BERMAD è la soluzione ideale per un controllo efficace dell’aria e la riduzione dei costi di manutenzione:

1. Controllo dell’aria ottimizzato — maggiore efficienza e minori costi di approvvigionamento

La Sfida

Le valvole dell’aria sono prodotti ingegnerizzati che devono essere selezionati con attenzione e integrati nel sistema in base alla loro funzionalità e capacità di flusso d’aria. In particolare, devono essere selezionate e specificate in funzione della conformità della capacità di flusso d’aria delle valvole ai requisiti di controllo dell’aria del sistema.

Molti produttori di valvole dell’aria hanno pubblicato grafici di scarico e aspirazione dell’aria basati su calcoli del flusso d’aria previsto. A causa della complessità dell’aerodinamica all’interno della valvola dell’aria durante il riempimento e lo svuotamento della condotta o in condizioni di vuoto, questi calcoli risultano distorti rispetto alla reale capacità di flusso d’aria. Il risultato è una minore efficienza e una protezione ridotta dalla pressione negativa (a causa della minore capacità di flusso d’aria delle valvole dell’aria selezionate) oppure costi di acquisto più elevati dovuti alla necessità di utilizzare valvole dell’aria di dimensioni maggiori.

La soluzione

I grafici di scarico e aspirazione aria del BERMAD C80 si basano su misurazioni reali effettuate da un banco prova specializzato per il flusso d’aria, inclusi condizioni di pressione negativa e vuoto. Le misurazioni vengono eseguite per soddisfare i requisiti della norma europea EN-1074/4 e della norma australiana AS4883 e sono accettate per le verifiche di certificazione.

Inoltre, il C80 è stato progettato appositamente per massimizzare la capacità di flusso d’aria. Presenta un flusso d’aria superiore rispetto ad altre valvole dell’aria con lo stesso diametro di ingresso e dimensioni.

I dati del C80 sono affidabili, consentendo al progettista di ottimizzare il controllo dell’aria nel sistema. La sua maggiore capacità di flusso d’aria offre un miglior rapporto qualità-prezzo e riduce i costi di approvvigionamento.

2. Maggiore durata operativa e facile manutenzione – minori costi di manutenzione e approvvigionamento

La Sfida

Grassi e oli accumulati, così come solidi sospesi e disciolti come tovaglioli, carta igienica o altri corpi estranei che finiscono nel sistema fognario, possono ostruire le valvole dell’aria. Per garantirne la funzionalità, le valvole dell’aria devono essere sottoposte a manutenzione (smontate, lavate e pulite) circa ogni 2-4 mesi dopo l’installazione. Questo significa che gli operatori dei sistemi fognari e delle acque reflue sostengono costi di manutenzione elevati per rimuovere le valvole dell’aria dal campo per la manutenzione periodica e rimetterle in funzione.

La manutenzione periodica include il lavaggio del meccanismo interno della valvola dell’aria per rimuovere sporco, grasso e particelle estranee che possono interferire con il funzionamento della valvola dell’aria.

La soluzione

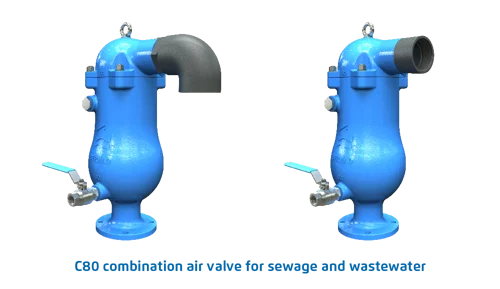

La valvola d’aria C80 è progettata appositamente per lunghi periodi di funzionamento e una facile manutenzione.
Tutte le parti interne della valvola sono realizzate in acciaio inox 316 e polipropilene, completamente resistenti alla corrosione. Sono inoltre costruite per un’elevata resistenza — il galleggiante inferiore può sopportare 55 bar, 800 psi.

L’esperienza di BERMAD ha dimostrato che l’utilizzo della funzione aggiuntiva di protezione contro le sovrapressioni riduce la velocità dell’acqua in arrivo nella camera della valvola dell’aria e contribuisce anche a prevenire che grasso e solidi raggiungano il meccanismo superiore della valvola dell’aria. Il risultato è un funzionamento prolungato senza la necessità di manutenzione.

Per la manutenzione periodica, il BERMAD C80 può essere aperto dall’alto e il gruppo interno può essere facilmente rimosso per una rapida sostituzione. L’accesso per il lavaggio e la pulizia degli orifizi automatici e cinetici è rapido e semplice. La possibilità di aprire il C80 dall’alto è inoltre fondamentale per l’installazione in pozzetti di piccole dimensioni.

Inoltre, il BERMAD C80 dispone di due porte di servizio e di una valvola di drenaggio che consentono lo svuotamento e il controlavaggio sia in officina che sul campo.

Tutte le caratteristiche sopra elencate consentono periodi di funzionamento più lunghi senza manutenzione e riducono i costi operativi.

3. Condizioni di bassa pressione — prevenzione delle perdite

La Sfida

Una debolezza nota delle valvole dell’aria è la tendenza a perdere a basse pressioni. Pressioni relativamente basse si verificano dopo lo spegnimento della pompa o nei punti più alti alla fine della condotta. In questi casi, la forza che pressurizza le guarnizioni (composta dalla pressione del sistema e dalla galleggiabilità del galleggiante) non sarà sufficiente a sigillare gli orifizi.

A differenza delle valvole dell’aria per acqua pulita, dove alcune perdite durante il riempimento della condotta o lo scarico automatico dell’aria possono essere tollerate, nei sistemi di fognatura e acque reflue non è ammessa alcuna perdita.

La perdita dalle valvole di sfiato per acque reflue e fognarie non solo causa danni all’ambiente, ma richiede anche l’intervento della squadra di manutenzione, con conseguenti costi di manutenzione più elevati. In alcuni casi, la squadra di manutenzione è costretta a isolare la valvola di sfiato per prevenire la perdita — il che significa che le valvole di sfiato installate per aumentare l’efficienza e proteggere il sistema dalle condizioni di vuoto sono state neutralizzate.

La soluzione

C80 è stato progettato appositamente per gestire condizioni di bassa pressione con una tenuta a bassa pressione di 0,8 psi, 0,05 bar che previene le perdite e riduce i costi di manutenzione.

4. Avviamento della pompa — prevenzione dei danni alle valvole dell’aria e del colpo d’ariete nel sistema

La Sfida

Avviamenti aggressivi delle pompe per immettere fluidi con solidi sospesi nella condotta creano rischi di sovrapressione. Quando l’acqua entra nella camera della valvola dell’aria a velocità relativamente elevata, c’è sempre il rischio che il gruppo galleggiante venga spinto violentemente verso la parte superiore della valvola, causando danni alla valvola dell’aria e colpo d’ariete nel sistema.

La soluzione

Il dispositivo di protezione contro le sovrapressioni di BERMAD è filettato sull’uscita della valvola dell’aria C80, in modo che, quando aumentano la velocità e la pressione, l’uscita venga parzialmente chiusa e l’acqua in arrivo rallentata, mentre la fuoriuscita d’aria continua.
Sebbene questa funzione sia opzionale, raccomandiamo vivamente il dispositivo di protezione contro le sovrapressioni per ogni valvola dell’aria, preferibilmente installato vicino alla pompa o nei punti alti, poiché non solo previene danni al sistema, ma riduce anche i costi di esercizio e manutenzione.

Conclusione

Il modello C80 di BERMAD offre prestazioni ottimali che garantiscono un riempimento efficiente della condotta, un minor consumo energetico durante il funzionamento in pressione, protezione dalle condizioni di vuoto e una riduzione dei costi di manutenzione.
