Utilizzo delle valvole riduttrici di pressione (PRV) per risolvere i problemi di regolazione della pressione negli edifici con numerosi piani

Nell’attuale era di urbanizzazione globale, edifici con numerosi piani offrono una soluzione pratica per soddisfare comodamente le esigenze di molti, ottimizzando al contempo il prezioso spazio immobiliare. Tuttavia, gli edifici alti presentano delle sfide nella progettazione dei sistemi di fornitura idrica.

La pressione ideale dell’acqua per un edificio residenziale o commerciale leggero è compresa tra 2 e 5 bar. Se la pressione dell’acqua è inferiore a 2 bar, non ci sarà abbastanza pressione per fare la doccia e, se supera i 5 bar, si rischia uno spreco d’acqua. Tuttavia, si presenta una sfida poiché le condotte idriche municipali solitamente forniscono acqua a livello del suolo con una pressione di circa 3-4 bar. La pressione dell’acqua diminuisce man mano che l’approvvigionamento sale ai piani superiori dell’edificio. Questo significa che la pressione dell’acqua cittadina è generalmente sufficiente solo fino all’ottavo piano circa di un edificio. Per questo motivo, è necessario apportare delle regolazioni durante la realizzazione dell’impianto idrico negli edifici più alti, al fine di garantire una pressione ideale dell’acqua a tutti i livelli.

Esistono diversi modi standard per risolvere questa sfida. Uno consiste nell’utilizzare stazioni di pompaggio per fornire acqua sufficientemente pressurizzata ai piani più alti. Un’altra opzione, utilizzata da oltre un secolo e ancora oggi molto diffusa, è quella di pompare l’acqua in un serbatoio posto sul tetto. L’acqua scende poi per gravità ai piani troppo alti per essere serviti adeguatamente dalla pressione municipale.

Tuttavia, i piani serviti utilizzando questo modello di alimentazione dall’alto verso il basso riscontrano il problema opposto ai piani inferiori, poiché la pressione dell’acqua aumenta a ogni livello discendente. Per questo motivo, quando la pressione dell’acqua ai piani superiori di un edificio alto con un serbatoio sul tetto è adeguata, spesso si verifica una pressione eccessivamente alta ai livelli inferiori. La soluzione consiste nell’installare valvole di riduzione della pressione (PRV) per riportare la pressione dell’acqua eccessivamente alta a questi livelli entro standard accettabili.

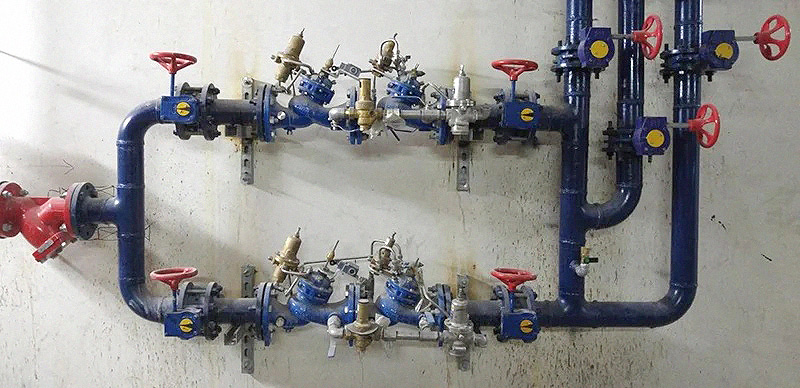

Un’installazione a doppio ramo dotata del sistema di riduzione della pressione BC-72S-B2H-P con bypass per flussi fuori punta e dispositivo di scarico integrato, garantisce una fornitura d’acqua in pressione 24/7 con la massima sicurezza e un design compatto.

Come installare i riduttori di pressione in un edificio con numerosi piani

Il posizionamento ottimale di una Valvola di Riduzione della Pressione (PRV) in un sistema di approvvigionamento idrico con serbatoio sul tetto dipende dalla progettazione del sistema. Una soluzione consiste nell’attrezzare ogni piano che richiede una riduzione della pressione dell’acqua con la propria PRV. Ogni PRV può quindi essere calibrata individualmente per fornire la pressione ottimale al rispettivo piano. Tuttavia, questo approccio comporta sia un aumento dei costi iniziali del progetto sia maggiori esigenze di manutenzione per il sistema.

In alternativa, l’edificio può essere suddiviso in zone di massimo 10 piani ciascuna, con una valvola riduttrice di pressione (PRV) che serve ogni zona. In questo caso, la PRV sarà posizionata al livello inferiore della zona e calibrata per l’intervallo di alta pressione. La pressione dell’acqua all’interno di una zona diminuirà progressivamente man mano che si sale di livello. È necessario prestare attenzione a calibrare le valvole affinché forniscano una pressione dell’acqua adeguata (tra 2,5 e 5 bar) a tutti i livelli di una zona.

Le valvole possono essere installate in serie (una dopo l’altra su un unico montante) oppure diramarsi su montanti secondari. Non consigliamo l’installazione di valvole in serie perché, in caso di guasto di una valvola, sarà necessario interrompere l’erogazione dell’acqua all’intero edificio (o a gran parte di esso) per effettuare la manutenzione.

Un altro problema dell’installazione in serie è che i livelli inferiori di ciascuna zona tendono ad avere una pressione dell’acqua instabile. Per questo motivo, se l’installazione in serie è inevitabile, consigliamo di utilizzare la Valvola di Regolazione della Pressione BERMAD 720PD. Si tratta di una valvola proporzionale che offre un tempo di risposta più rapido rispetto a un riduttore di pressione pilotato. Regolerà automaticamente la pressione quando necessario e rimarrà chiusa in assenza di richiesta dal sistema.

Nei sistemi di riduzione in parallelo in cui ogni zona è dotata di valvole ridondanti, è facile passare automaticamente tra le PRV per evitare tempi di inattività del sistema.

Come calibrare le valvole riduttrici di pressione (PRV) per evitare cavitazione e rumore

Quando la pressione viene ridotta da alta a bassa, l’energia si trasforma in calore e rumore. La maggior parte dei rumori deriva da un fenomeno chiamato cavitazione, in cui si formano e collassano bolle nella camera della valvola, causando talvolta danni fisici al corpo della valvola.

Per evitare rumore e cavitazione e aumentare la durata del regolatore, è importante mantenere un rapporto adeguato tra la pressione dell’acqua all’ingresso della valvola (P1) e la pressione all’uscita della valvola (P2). Mantenere un rapporto P1:P2 non superiore a 2,5 impedirà al sistema di entrare nella zona di formazione della cavitazione.

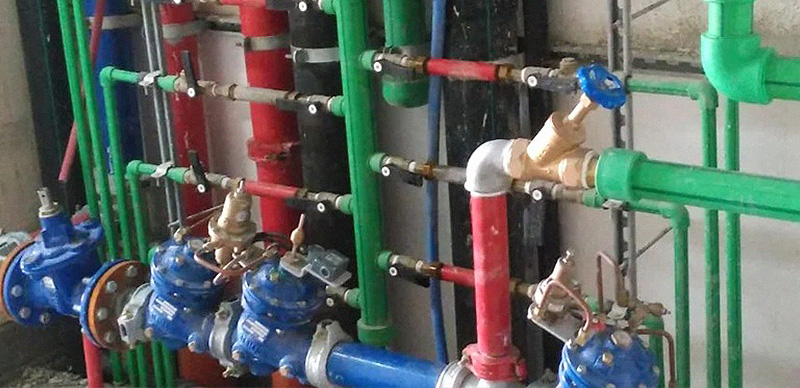

Riduzione dell’alta pressione a bassa pressione tramite una riduzione a due stadi in una valvola riduttrice di pressione BC-720-PD-P e una BC-720-P, entrambe supportate da una valvola di emergenza PRV (al centro) e da una valvola di sfioro angolare BC-73Q-P.
