All’interno di un sistema idrico per grattacieli: valvole BERMAD nella Shanghai Tower

Contesto Soluzioni per il controllo dell’acqua nei grattacieli

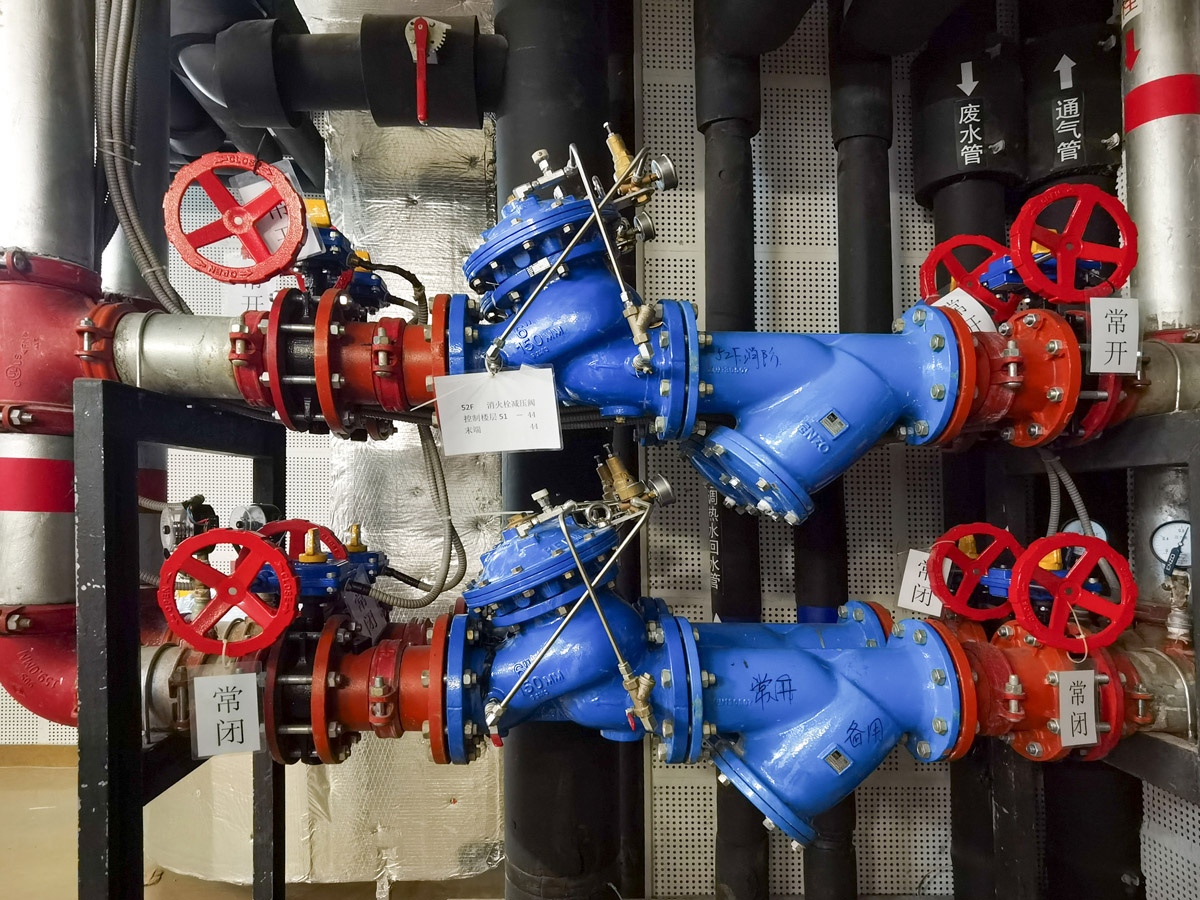

Sistema idrico della Shanghai Tower

Il viaggio di oggi ci porta all’interno del sistema idrico del terzo edificio più alto al mondo, la Shanghai Tower. Progettato da Gensler, questo grattacielo di 632 metri (2.073 piedi) e 118 piani non è solo il più alto della Cina, ma rappresenta anche un punto di riferimento globale per l’innovazione architettonica e la sostenibilità. Dotata di turbine eoliche, raccolta dell’acqua piovana e una facciata in vetro isolante ad alte prestazioni, la Shanghai Tower è stata progettata per essere uno degli edifici alti più ecologici al mondo.

La Sfida Gestione della pressione nei grattacieli

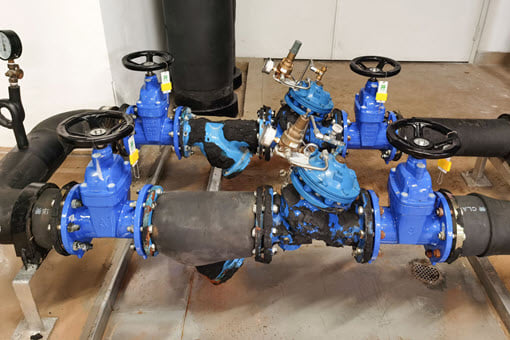

Gestione della pressione in tutta la torre

Progettare un sistema di approvvigionamento idrico per un grattacielo di queste dimensioni presenta sfide uniche. L’edificio richiedeva un approvvigionamento idrico vasto e affidabile per i sistemi antincendio e idraulici. A causa dell’altezza, il sistema è stato suddiviso in più di sei zone di pressione, ciascuna con esigenze idrauliche specifiche. Il rischio di instabilità della pressione era una delle principali preoccupazioni, soprattutto quando le valvole di riduzione della pressione (PRV) sono installate in cascata.

Il progetto mette in evidenza la complessità dell’approvvigionamento idrico negli edifici alti, dove la gestione della pressione dell’acqua è fondamentale per la sicurezza e l’efficienza. Il sistema doveva inoltre supportare una progettazione dell’impianto idrico domestico per edifici alti, garantendo una distribuzione costante a tutti i livelli.

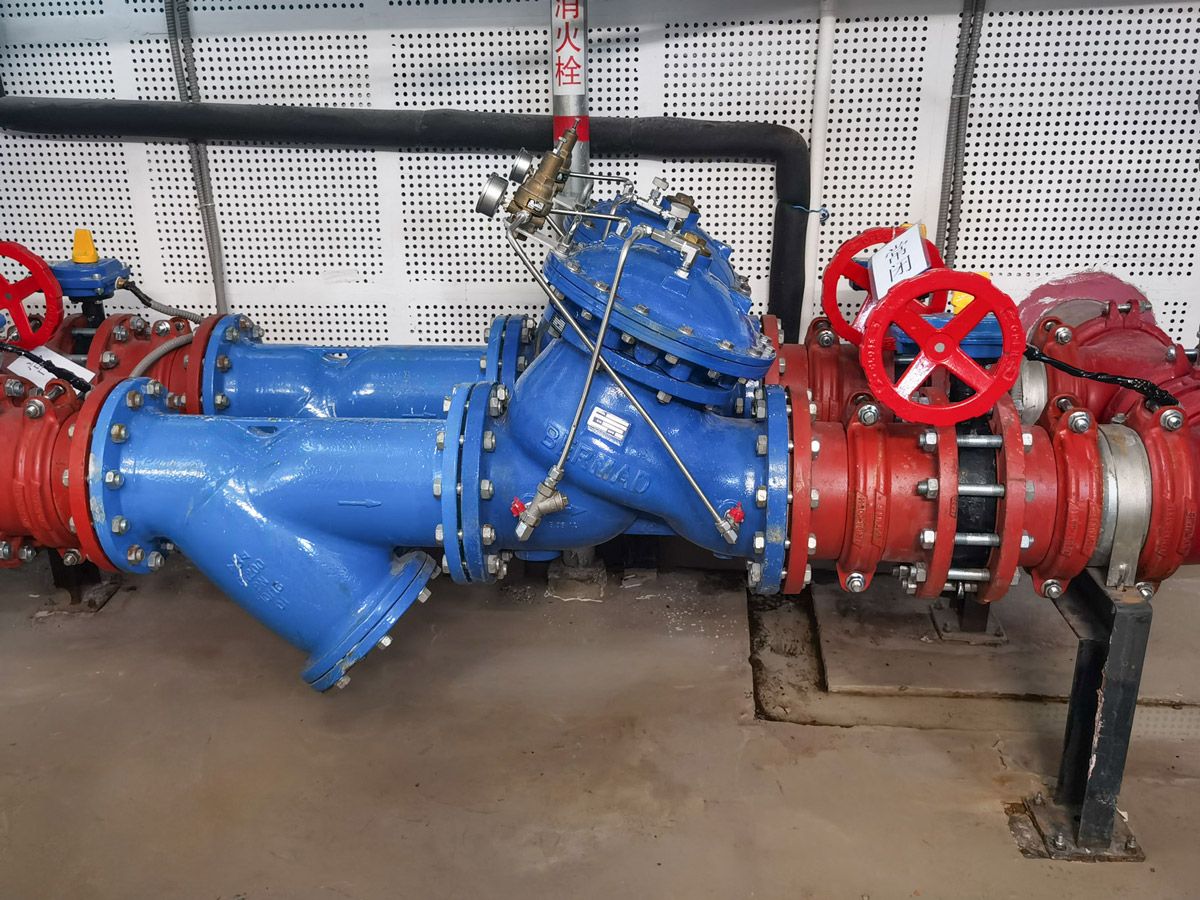

Il coinvolgimento di BERMAD

Nel 2011, il team di progettazione, già a conoscenza della reputazione di BERMAD, si è rivolto all’azienda per richiedere una soluzione affidabile di controllo dell’acqua adatta a un progetto di questa portata. BERMAD ha risposto fornendo specifiche dettagliate per le sue valvole riduttrici di pressione per impianti idraulici, che sono state successivamente incorporate nel progetto. Dopo una gara d’appalto aperta, la No. 5 Subsidiary of Shanghai Installation Engineering Group Co. Ltd. è stata selezionata come appaltatore. BERMAD ha presentato le soluzioni suggerite e ha fornito la documentazione tecnica allo studio di consulenza ingegneristica PB (ora WSP), che ha valutato molto positivamente BERMAD. Questo ha portato alla scelta di BERMAD come fornitore preferenziale, sia dal punto di vista tecnico che commerciale.

La soluzione Valvole riduttrici di pressione Serie 700 per edifici alti

Fornitura stabile, intelligente e affidabile

Vantaggi tecnici

Nella Shanghai Tower, il sistema idrico è suddiviso in oltre sei zone di pressione, una configurazione che può facilmente causare fluttuazioni di pressione o instabilità delle valvole se non gestita correttamente. Per affrontare questa sfida, abbiamo scelto le valvole riduttrici di pressione della Serie 700 di BERMAD, progettate specificamente per i sistemi di approvvigionamento idrico negli edifici alti. Queste valvole sono note per le loro prestazioni comprovate in applicazioni complesse e multi-zona, dove il mantenimento di una pressione stabile è fondamentale.

La Serie 700 combina un avanzato design idraulico con un meccanismo attuatore unico che garantisce una pressione costante a valle, anche in condizioni di flusso altamente variabili. Questo le rende ideali per la gestione della pressione dell’acqua negli edifici alti, dove affidabilità e precisione devono essere garantite.

La Serie 700 di BERMAD si è distinta per diversi motivi chiave:

Stabilità superiore della pressione: Grazie a un attuatore dal design esclusivo, la valvola garantisce una pressione costante a valle anche in presenza di fluttuazioni di portata, requisito essenziale per mantenere una pressione dell’acqua sicura ed efficiente negli edifici alti.

Maggiore durata: Il diaframma è protetto dai detriti presenti nelle condotte, riducendo l’usura e prolungando la vita utile della valvola — un grande vantaggio nei sistemi idrici domestici complessi per edifici alti.

Ampio intervallo di regolazione della pressione: La Serie 700 può gestire un intervallo di rapporti di pressione più ampio rispetto a molti modelli concorrenti, rendendola ideale per edifici con domanda variabile e distribuzione multi-zona.

Oltre 200 valvole della Serie 700 di BERMAD sono state installate in tutta la Shanghai Tower, servendo sia i sistemi di acqua potabile che quelli antincendio. Il loro ruolo centrale nella distribuzione dell’acqua dell’edificio garantisce prestazioni affidabili sia per l’uso quotidiano che per le emergenze. Supportando entrambe le applicazioni, le valvole hanno semplificato il sistema di pressurizzazione, ridotto le infrastrutture ridondanti, risparmiato spazio nei locali tecnici e semplificato la manutenzione a lungo termine, vantaggi chiave in un edificio di queste dimensioni.

Per ottimizzare ulteriormente lo spazio, il team della Shanghai Tower ha adottato una soluzione progettuale non convenzionale ma efficiente: utilizzare gli stessi gruppi pompe sia per la protezione antincendio che per i serbatoi idrici degli impianti idrosanitari. Le valvole BERMAD hanno reso possibile questa integrazione senza compromettere le prestazioni, contribuendo a un sistema di pompaggio dell’acqua più compatto ed efficiente, pensato per edifici super-alti.

Partnership in Practice: dal Progetto al Supporto a Lungo Termine

Il ruolo di BERMAD si è esteso ben oltre la semplice fornitura del prodotto. Fin dalla fase iniziale di progettazione, BERMAD ha collaborato con il team di progetto per definire le specifiche delle valvole di riduzione della pressione (PRV), un passaggio fondamentale poiché la torre stava esplorando nuovi standard di ispezione per edifici super grattacielo.

Negli ultimi dieci anni, BERMAD ha continuato a supportare il progetto attraverso la fornitura di ricambi e assistenza tecnica continua. Per noi, collaborazioni così durature sono più di un vantaggio competitivo: riflettono il nostro impegno verso ogni progetto che affrontiamo. Siamo inoltre orgogliosi di aver ricevuto costantemente elogi dai proprietari dell’edificio, il cui feedback positivo rafforza il valore dell’affidabilità a lungo termine.
