Come impostare una valvola altimetrica

La valvola di controllo altimetrico Bermad 750-80-X è progettata per chiudersi a un livello preimpostato del serbatoio e per aprirsi in risposta a una diminuzione del livello di 1 m o 0,5 m. La valvola viene spesso installata sulla tubazione di ingresso del serbatoio e controlla idraulicamente l’apertura e la chiusura rilevando il livello statico nel serbatoio.

Per saperne di più sul funzionamento e sulle caratteristiche della valvola, prenditi un momento per guardare l’animazione qui sotto:

Installazione della valvola

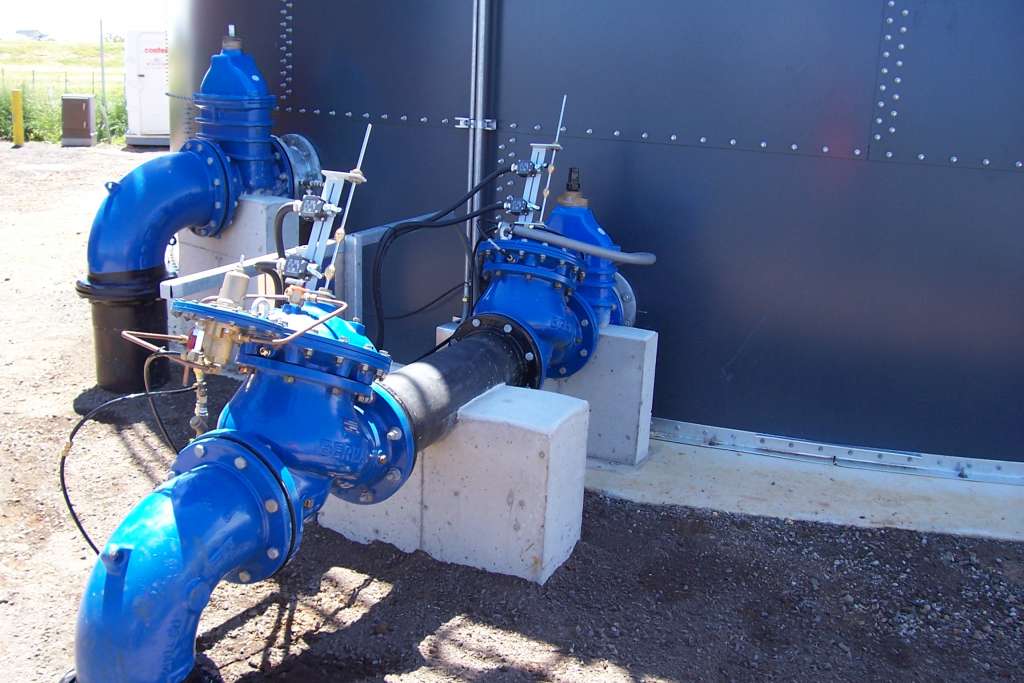

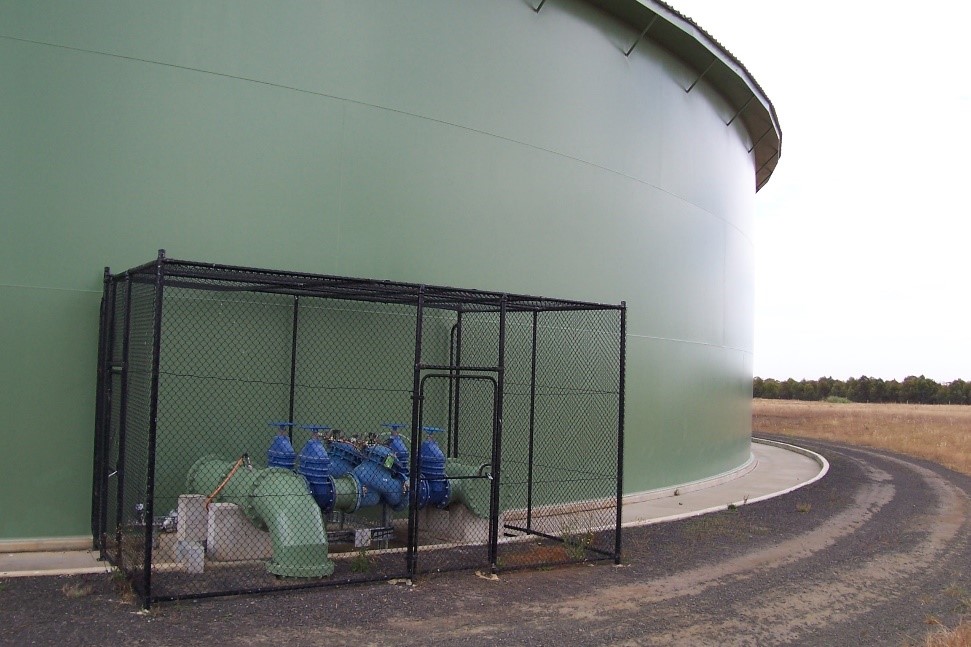

Quando si installa una valvola altimetrica, è importante che sia il lato a monte che quello a valle della valvola possano essere isolati se necessario. Un altro fattore da considerare è che durante il posizionamento, l’attuatore può essere rimosso senza mettere fuori servizio il serbatoio.

Durante la manutenzione, è disponibile anche un bypass di dimensioni ridotte per garantire che il riempimento manuale possa continuare durante i periodi di manutenzione attuali o futuri.

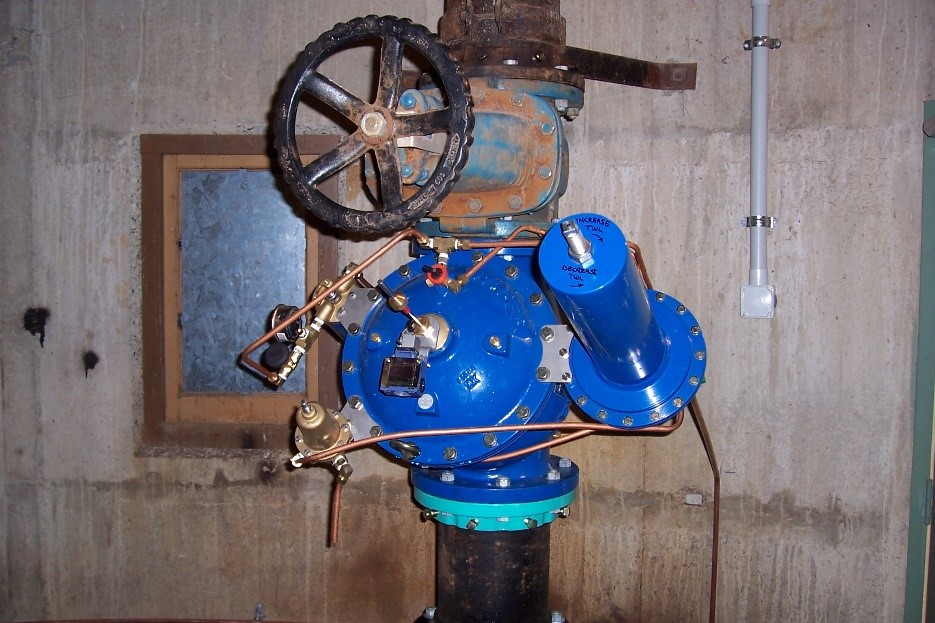

Quando si alimentano serbatoi di accumulo sopraelevati, la valvola di ingresso viene spesso installata sul percorso verticale.

Questa installazione funziona bene purché vi sia isolamento su entrambi i lati per consentire la manutenzione completa quando necessario.

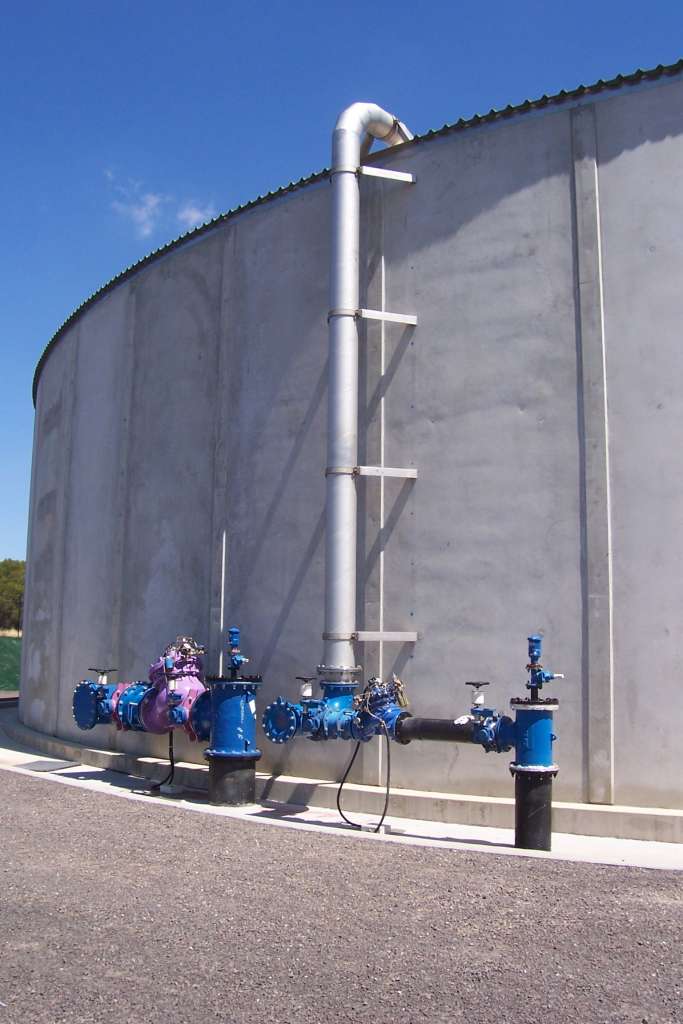

Per le valvole di dimensioni superiori a DN200, è più efficace installare la valvola in orizzontale per garantire una completa e agevole smontabilità della valvola.

Linea di rilevamento pilota

Per garantire l’accuratezza nella capacità della valvola di chiudersi e aprirsi al livello corretto, consigliamo che la linea di rilevamento sia posizionata sulla parete laterale del serbatoio—o in un punto in cui la pressione sia statica, come l’ingresso di una valvola di spurgo.

Regolazione della valvola di controllo altimetrico Bermad 750-80-X

Per aiutarti a garantire una corretta configurazione della tua valvola, abbiamo realizzato un video dimostrativo per fornire supporto tecnico durante il processo:
