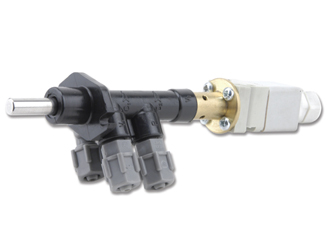

Válvula dosificadora automática Modelo 3W-SOP-S

Esta válvula dosificadora automática de 3 vías con interruptor eléctrico de parada de bomba es una válvula piloto accionada a clapeta y con retorno a resorte, que en respuesta a la presión de una bobina contra el resorte, activa un conmutador eléctrico y dirige a la presión y al flujo entre sus aberturas:

• En la posición Set, la bobina SOP-S se empuja al cierre, con lo cual conecta hidráulicamente las aberturas “C1” a “V1” (”C2” está taponada).

• En la posición Normal, la bobina SOP-S retorna por la acción del resorte, con lo cual conecta hidráulicamente las aberturas “P” y “C1”.

Con el giro manual del botón de ajuste de la AMV, se acciona la clapeta para que empuje a la bobina. Una vez suministrada la cantidad predefinida de agua, la clapeta se desliza a una ranura en el mecanismo giratorio del cabezal de control, permitiendo que la bobina vuelva a su posición Normal. La bobina activa un conmutador eléctrico. Esto permite apagar la bomba del sistema una vez suministrada la cantidad predefinida de agua.
