วาล์วควบคุมแรงดันสำหรับระบบ Deluge ที่ใช้ในแท่นผลิต Martin Linge

ระบบป้องกันอัคคีภัย มีบทบาทสำคัญอย่างยิ่งในการรักษาความปลอดภัยในสถานประกอบการน้ำมันและก๊าซ ระบบดับเพลิงแบบ Deluge จัดเป็นมาตรการป้องกันอัคคีภัยเชิงรุกและมักถูกนำมาใช้ในหลากหลายการติดตั้งนอกชายฝั่งของอุตสาหกรรมน้ำมันและก๊าซ รวมถึงเรือ FPSO ระบบผลิตลอยน้ำ (FPSs) และแท่นผลิตแบบอยู่กับที่

เนื่องจากไฟไหม้ในสภาพแวดล้อมนอกชายฝั่งมักก่อให้เกิด ความเสี่ยงต่อบุคลากรและอุปกรณ์สูงกว่า เมื่อเทียบกับในโรงงานบนฝั่ง ดังนั้นประสิทธิภาพและความน่าเชื่อถือของระบบดับเพลิงแบบ Deluge จึงมีความสำคัญสูงสุด

การออกแบบระบบ Deluge

ระบบดับเพลิงแบบ Deluge โดยทั่วไปประกอบด้วยส่วนประกอบหลักสามส่วน ได้แก่ วาล์วควบคุม หัวฉีด และท่อกระจายน้ำเสริม วาล์วควบคุม Delugeวาล์วควบคุม Delugeเป็นส่วนที่สำคัญที่สุดของระบบ และมีหน้าที่หลักในการรับรองว่าปริมาณน้ำที่เพียงพอจะถูกส่งไปยังพื้นที่ที่เกิดเพลิงไหม้ได้อย่างรวดเร็ว อาจมีการเติมสารก่อโฟม เช่น โฟมสร้างฟิล์มน้ำ (AFFF) ลงในแหล่งน้ำเพื่อช่วยดับไฟที่เกิดจากสารไฮโดรคาร์บอนได้อย่างมีประสิทธิภาพมากขึ้น

ระบบ Deluge ได้รับการออกแบบมาเพื่อการปกป้องพื้นที่โดยรวม หรือเพื่อการฉีดน้ำโดยตรงไปยังพื้นที่ที่กำหนดไว้ สำหรับระบบที่ออกแบบเพื่อปกป้องพื้นที่โดยรวม วัตถุประสงค์หลักคือการดับไฟและป้องกันไม่ให้ไฟลุกลามออกไปนอกบริเวณที่เกิดเหตุ ในขณะที่ระบบฉีดน้ำโดยตรงจะใช้เพื่อระบายความร้อนพื้นผิวที่มีความร้อนสูง หรืออุปกรณ์สำคัญที่มีความสำคัญต่อภารกิจ (เช่น ถังแรงดัน สกิดกระบวนการ คอมเพรสเซอร์ ท่อ ฯลฯ) เพื่อป้องกันการเสียรูปหรือความเสียหายต่อโครงสร้าง

วาล์วควบคุมการจ่ายน้ำในระบบดับเพลิง BERMAD ที่ใช้บนแท่นผลิตน้ำมันนอกชายฝั่ง Martin Linge

BERMAD ได้จัดหาวาล์วควบคุมการจ่ายน้ำในระบบดับเพลิงให้กับ Martin Linge ของ Total E&P ซึ่งเป็นแท่นผลิตแบบอยู่กับที่ โดยจะตั้งอยู่ในทะเลเหนือ ห่างจาก Oseberg ประเทศนอร์เวย์ ไปทางตะวันตกประมาณ 42 กิโลเมตร

ที่ระดับความลึกของน้ำ 115 เมตร Martin Linge ได้รับการออกแบบให้เป็นโรงงานนวัตกรรมที่พร้อมสำหรับการผลิตจากแหล่งน้ำมันแรงดันสูงที่ความลึก 2,000 เมตร และแหล่งก๊าซขนาดใหญ่ที่ความลึก 4,000 เมตร โดยคาดว่าปริมาณสำรองที่สามารถผลิตได้อยู่ที่ประมาณ 190 ล้านบาร์เรลเทียบเท่าน้ำมัน (น้ำมันและก๊าซ) น้ำมันดิบจากแท่นผลิตคาดว่าจะเริ่มผลิตได้ในปี 2018

ภาพรวมของข้อมูลจำเพาะวาล์วควบคุมการจ่ายน้ำในระบบดับเพลิงที่ใช้

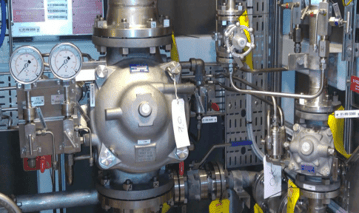

โครงการ Martin Linge ใช้วาล์วควบคุมแรงดันสำหรับระบบดับเพลิงที่ผลิตจากไทเทเนียมและซูเปอร์ดูเพล็กซ์ความจุสูง วาล์วควบคุมแรงดันสำหรับระบบดับเพลิง รวมถึงวาล์วดับเพลิงโฟมแบบควบคุมด้วยลมที่มีแรงดันใช้งาน 20 บาร์ พร้อมชุดควบคุมสำรองสองชุดที่ทำงานบนสองค่าความดัน

วาล์วเหล่านี้มีการออกแบบเพื่อความปลอดภัยสูงสุด โดยรับประกันว่าสามารถเปิดได้ในทุกกรณี มาพร้อมกับซีลยางอีลาสโตเมอร์แบบรองรับรอบนอก และไม่มีชิ้นส่วนกลไกที่เคลื่อนไหว เพื่อความน่าเชื่อถือสูงสุด

ในการออกแบบวาล์วควบคุมการจ่ายน้ำในระบบดับเพลิงของ BERMAD ยังมีดีสก์ซีลแบบรัศมีชิ้นเดียวที่แข็งแรง ซึ่งช่วยยืดอายุการใช้งานและความทนทาน วาล์วที่จัดส่งให้กับ Martin Linge ผลิตขึ้นเป็นพิเศษสำหรับการทำงานในสภาพแวดล้อมน้ำทะเลที่รุนแรงของแท่นขุดเจาะนอกชายฝั่ง และสามารถซ่อมบำรุงได้ในสาย ซึ่งช่วยให้การดูแลรักษาง่ายขึ้นและลดเวลาหยุดการผลิตให้น้อยที่สุด

วาล์วเหล่านี้ผลิตจากวัสดุเฉพาะทางหลายชนิด ได้แก่ นิกเกิลอะลูมิเนียมบรอนซ์ ASTM B148 C95800, Hastelloy C-276, Monel, สแตนเลส 316 ASTM A351 Grade CF8M และไทเทเนียมเกรด 2 นอกจากจะได้รับการรับรอง SIL 2 แล้ว ยังได้รับการออกแบบให้เป็นไปตามมาตรฐาน Det Norske Veritas (DNV) รวมถึงข้อกำหนดเฉพาะของ Total E&P อีกด้วย

การติดตั้งวาล์วควบคุมการจ่ายน้ำในระบบดับเพลิงขั้นสูงเหล่านี้กำลังช่วยให้ศูนย์ปฏิบัติการ Martin Linge ก้าวสู่แนวหน้าของการผลิตน้ำมันและก๊าซนอกชายฝั่งในทะเลเหนือที่ปลอดภัยต่อสิ่งแวดล้อม
