Lựa chọn van phun phù hợp cho hệ thống phòng cháy chữa cháy

Hệ thống phun nước dập lửa là các biện pháp bảo vệ phòng cháy chữa cháy chủ động bao gồm ba thành phần chính: van phun nước, hệ thống ống phân phối phụ trợ và các đầu phun mở hoặc súng phun chữa cháy. Van phun nước là bộ phận quan trọng nhất của hệ thống và chủ yếu chịu trách nhiệm đảm bảo rằng lưu lượng nước đủ được phun vào khu vực bị ảnh hưởng bởi đám cháy trong thời gian ngắn.

Hệ thống phun nước tràn được sử dụng trong nhiều ứng dụng công nghiệp. Chúng là một yếu tố thiết yếu trong thiết kế các nhà máy xử lý các vật liệu nguy hiểm và dễ cháy tại các cơ sở dầu khí, nhà máy hóa dầu, nhà máy lọc dầu, v.v. Ngoài việc kiểm soát đám cháy, vai trò của chúng còn thường là làm mát bề mặt của nhà máy và thiết bị để ngăn ngừa sự cố kết cấu.

Lựa chọn van dập lửa phù hợp

Khi triển khai Van Xả Tràn cho một hệ thống phòng cháy chữa cháy, các nhà vận hành có nhiều lựa chọn khác nhau – mỗi loại đều có những ưu điểm hoặc nhược điểm riêng về hiệu suất, độ tin cậy, thời gian phản ứng, bảo trì và khả năng lưu lượng. Việc lựa chọn thiết kế van phù hợp là rất quan trọng để đảm bảo an toàn và giúp hệ thống xả tràn hoạt động tối ưu trong suốt vòng đời được chỉ định.

Mục đích của blog/infographic này là giúp các nhà vận hành đưa ra quyết định bằng cách thảo luận về ưu và nhược điểm của một số loại van xả tràn được sử dụng phổ biến nhất.

Đây là những điều bạn cần biết.

Loại van màng xả tràn Weir

Một van màng điển hình, được căn chỉnh với một ghế van nằm bên trong thân van để tạo thành một lớp kín. Ưu điểm của loại van này là van rất đơn giản để sản xuất và không cần phải tháo ra khỏi hệ thống để sửa chữa.

Nhược điểm chính của van này là màng ngăn không được hỗ trợ bị chịu áp lực lớn ở phía hạ lưu, hạn chế khả năng giữ áp suất cao trong thời gian dài, khiến việc bảo trì phải thực hiện thường xuyên hơn so với các công nghệ tương đương. Ngoài ra, do màng ngăn linh hoạt nên không thể xác định chính xác vị trí thực của van.

Van xả tràn dạng ống/ống tay áo

Trong một van màng dạng ống, màng ngăn tạo thành một ống lót bên trong thân van và được bao bọc bởi một buồng điều khiển. Khi áp suất được tác động lên buồng này, ống sẽ bị ép quanh một ghế van hình trụ để tạo thành một lớp kín chặt. Ghế van được đỡ bởi các gân bên trong thân van, nhưng chỉ ở đầu ra. Cách bố trí này khiến màng ngăn dễ bị hư hại theo thời gian ở phía đầu vào, dẫn đến rò rỉ van.

Một ưu điểm của van màng ống là không có bộ phận chuyển động nào ngoài màng ống. Thiết kế này cải thiện dòng chảy tuyến tính qua van, nhưng các gân đỡ vẫn gây ra một số cản trở cho dòng chảy. Ngoài ra, các van này không thể bảo trì trực tiếp trên đường ống, điều này làm tăng thời gian ngừng hoạt động. Chúng cũng có chức năng hạn chế trong việc kiểm soát áp suất.

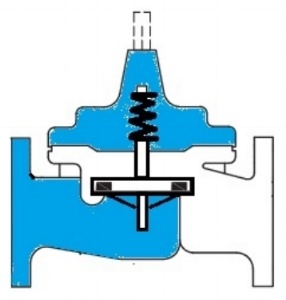

Van xả tràn Globe

Van cầu lấy tên từ hình dạng của thân van. Nó bao gồm một đĩa di động tạo ra sự kín khít với một ghế van cố định bên trong thân van. Van cầu thường cung cấp khả năng làm kín tuyệt vời cho cả áp suất cao và thấp, đồng thời cũng có thể cho biết chính xác vị trí của van.

Van này có nhiều bộ phận cơ khí mà tất cả đều cần được tháo rời để bảo trì, dẫn đến thời gian ngừng hoạt động tăng lên. Van cầu thường có tổn thất áp suất cao do đường đi của dòng chảy phức tạp, cũng thường bị cản trở bởi cách bố trí ghế van. Nhiều biến thể khác nhau của van cầu thường có thể được tìm thấy để đáp ứng nhu cầu của các ứng dụng hệ thống phun nước chuyên biệt.

Van xả tràn Bermad FP 400Y Torrent®

Để khắc phục nhiều hạn chế vốn có của các thiết kế van khác, Bermad gần đây đã phát triển một sản phẩm mới bổ sung vào dòng van FP 400 của họ – van xả lũ FP 400Y Torrent®.

Van hỗ trợ các cấp áp suất lên đến 25 bar và tuân thủ các tiêu chuẩn quốc tế mới, bao gồm UL và FM.

FP 400Y là một van cầu đàn hồi không có ma sát cơ học, mang lại độ tin cậy cực kỳ cao — một đặc tính thiết yếu trong các hệ thống phun nước dập lửa. Thiết kế sáng tạo của nó cung cấp dòng chảy tuyến tính toàn phần với đường dẫn dòng chảy không bị gián đoạn, không có bất kỳ thanh dẫn hướng, trục hoặc gân đỡ nào. Trong thiết kế này, đặc biệt chú trọng đến sự dễ dàng lắp đặt, đảm bảo thời gian hoạt động tối đa.

Một yếu tố then chốt trong thiết kế là màng van được hỗ trợ xung quanh với một đĩa kim loại chắc chắn được gắn chặt vào trung tâm màng trong quá trình lưu hóa, kết hợp sức mạnh và khả năng làm kín lâu dài của đĩa và ghế làm kín kiểu cầu với sự đơn giản của van màng.

Các tính năng và lợi ích khác của FP 400Y bao gồm:

• Không có bộ phận cơ khí chuyển động, giúp an toàn và đáng tin cậy hơn
• Không cần bảo trì nhờ màng ngăn đàn hồi liền khối, đúc nguyên khối
• Có thể bảo trì trực tiếp trên dây chuyền
• Thời gian ngừng hoạt động tối thiểu với việc tháo nắp nhanh chóng mà không cần tháo rời viền
• Hệ số lưu lượng được cải thiện
• Tuân thủ tiêu chuẩn công nghiệp quay một phần tư, cho phép van kết nối với bất kỳ hệ thống giám sát nào
• Phù hợp để sử dụng với nước biển và dung dịch tạo bọt

Danh tiếng của Bermad về sự xuất sắc và độ tin cậy của sản phẩm đã được xây dựng qua nhiều thập kỷ cung cấp các van và linh kiện van chất lượng cao cho ngành phòng cháy chữa cháy. Van xả tràn của công ty có mặt trên khắp thế giới tại các cơ sở dầu khí, năng lượng và hóa dầu.

Để biết thêm thông tin về van xả lũ Bermad FP 400Y Torrent® , nhấn vào đây.
