Không khí bị kẹt ảnh hưởng như thế nào đến độ chính xác của đồng hồ đo lưu lượng điện từ (Magflow)?

Các đồng hồ đo được sử dụng trong các ứng dụng đô thị và ngoài đô thị yêu cầu các chứng nhận phê duyệt mẫu khác nhau. Mặc dù tất cả các chứng nhận đều yêu cầu đồng hồ đo phải hoạt động trong phạm vi độ chính xác nhất định, nhưng ngoài môi trường phòng thí nghiệm kiểm soát, đồng hồ Magflow có thể gặp phải sai số lớn mà không bị phát hiện.

Nguyên lý hoạt động của Magflow

Tất cả các đồng hồ đo lưu lượng Magflow đều tạo ra một trường từ bên trong ống đo (cảm biến). Sự chuyển động của nước qua ống tạo ra một hiệu điện thế tỷ lệ trực tiếp với tốc độ dòng chảy. Các chỉ số đo rất chính xác và có ưu điểm là không có bộ phận chuyển động.

Các điện cực đo tín hiệu điện áp cảm ứng được đặt ở giữa ống dòng chảy.

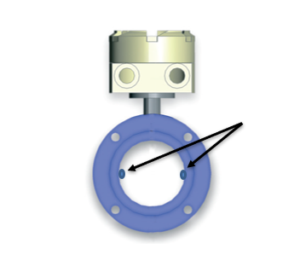

Các mũi tên chỉ vào các điện cực cảm biến trên đồng hồ đo.

Tín hiệu của đồng hồ được tạo ra dựa trên lưu lượng, được sử dụng để tính toán thể tích nước đã chảy qua đồng hồ. Việc tính toán này chỉ chính xác khi đồng hồ hoàn toàn đầy nước.

Hình minh họa dưới đây cho thấy một ống có một túi khí lớn.  Trong ví dụ này, ống chỉ đầy 75%. Tuy nhiên, do không khí bị mắc kẹt, các điện cực cảm biến sẽ đo được tín hiệu giống như khi ống hoàn toàn đầy. Do kết quả đo không chính xác này, thể tích được tính toán của đồng hồ sẽ lớn hơn 25% so với lượng thực tế đã chảy qua đồng hồ.

Tỷ lệ phần trăm không khí bên trong ống dòng chảy cũng chính là tỷ lệ phần trăm mà đồng hồ sẽ đọc vượt mức. Điều này có thể dẫn đến việc khách hàng bị tính phí quá mức mà không hề hay biết.

Một đồng hồ có không khí bị kẹt và đầy 75%.

Phát hiện không khí trong Magflow

Nhiều đồng hồ Magflow sẽ ghi rằng chúng có chức năng phát hiện ống rỗng. Việc giám sát này được thực hiện bởi các điện cực cảm biến. Trong trường hợp có không khí bị mắc kẹt, các đồng hồ này chỉ phát hiện ống rỗng khi ống đã rỗng một nửa. Ví dụ trên sẽ không được phát hiện.

Phương pháp tốt nhất để phát hiện không khí trong đồng hồ Magflow là sử dụng một điện cực chuyên dụng cho ống rỗng. Để đảm bảo điện cực luôn phát hiện được không khí, điện cực nên được đặt tại điểm cao nhất bên trong ống dòng chảy.

Điện cực ống rỗng.

Khi đồng hồ có chức năng phát hiện ống rỗng riêng biệt như minh họa ở trên, đồng hồ sẽ hiển thị cảnh báo ống rỗng trên màn hình như một cảnh báo.

Một số đồng hồ Magflow có điện cực tại điểm cao nhất bên trong ống dòng chảy, mặc dù thông thường chúng được sử dụng để nối đất chứ không phải để phát hiện ống rỗng. Để tránh khả năng đọc vượt mức, hãy đảm bảo đồng hồ Magflow có một điện cực chuyên dụng để phát hiện ống rỗng.

Hỗ trợ tránh không khí bị kẹt trong hệ thống của bạn

Trung tâm Kiến thức của chúng tôi có nhiều bài viết giúp hỗ trợ tối ưu hóa hệ thống của bạn. Một trong những bài viết mới nhất của chúng tôi giải thích rõ nhất về một số yếu tố cần cân nhắc để tránh không khí bị mắc kẹt.

Bên cạnh bài viết này, chúng tôi có một loạt dữ liệu kỹ thuật có thể hỗ trợ bạn với mạng lưới đo lường của mình, cũng như video hướng dẫn để nâng cao kiến thức về sản phẩm của bạn.

Nếu bạn muốn được hỗ trợ riêng về đường ống hoặc đồng hồ đo, bạn cũng có thể liên hệ trực tiếp với chúng tôi trực tuyến hoặc liên hệ với văn phòng kinh doanh địa phương của bạn.
