¿A qué se debe tanto revuelo por las válvulas sin cámara de BERMAD?

Una válvula de control interna, también conocida como válvula sin tubo, se utiliza comúnmente como válvula de encendido/apagado en aplicaciones de jardinería residencial y césped.

El uso de válvulas de control internas es menos común en el riego comercial, pero se encuentran con bastante frecuencia en aplicaciones de invernadero, ya que permiten flexibilidad operativa (válvula N.A. y válvula N.C.). Las válvulas de control internas también pueden encontrarse instaladas en las estaciones de cabecera en campo de algunas comunidades agrícolas alrededor del mundo.

En la mayoría de las aplicaciones de riego, es habitual utilizar una válvula de circuito de control externo, que normalmente es de 3 vías. En cambio, una válvula de control interna suele ser de 2 vías, que es simplemente una válvula hidráulica diseñada de tal manera que todos los pasos de agua necesarios para el funcionamiento de la válvula son internos y se encuentran dentro del cuerpo de la válvula.

En una válvula de control interna de 2 vías, la presión de línea entra en la cámara de control de la válvula a través de una restricción interna (dentro del cuerpo de la válvula). El solenoide cerrado provoca que la presión se acumule en la cámara de control, cerrando así la válvula. Al abrir el solenoide, se libera más caudal de la cámara de control del que la restricción puede dejar entrar. Esto provoca que la presión en la cámara de control disminuya, permitiendo que la válvula se abra (ver Imagen 1).

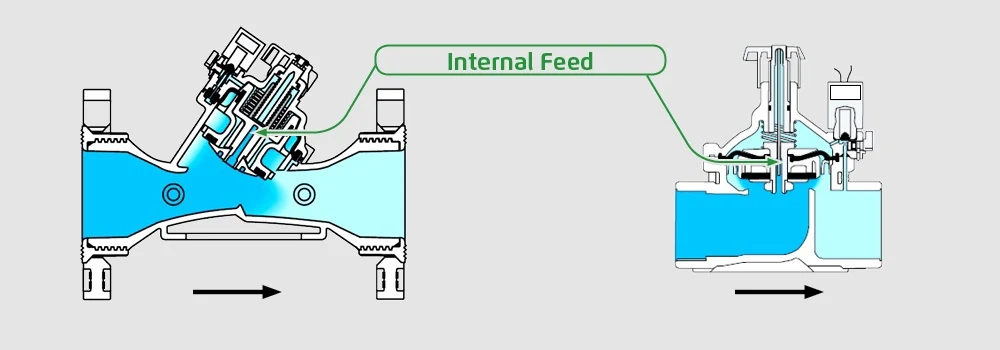

Imagen 1: Válvulas de alimentación interna

Una válvula de control interna o válvula sin tubo también se denomina válvula de alimentación interna o válvula de purga interna. Sin embargo, independientemente del nombre que elijas, no se puede negar que las válvulas sin tubo ofrecen varios beneficios:

• Mantener un ambiente seco, por lo tanto:

• Permite una instalación fácil, segura, compacta y protegida, adecuada para sistemas con espacio limitado. Las válvulas sin tubos son fáciles de almacenar en un gabinete de riego, ya que no tienen tubos de control externos. Esto también permite cerrar con llave el gabinete de riego, lo cual es importante como medida de seguridad, como se ilustra en la imagen 2.

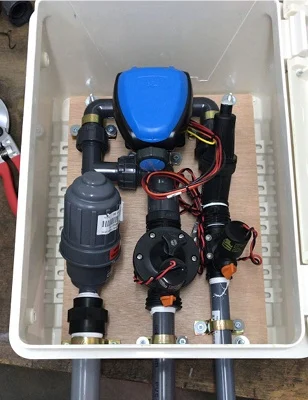

 Imagen 2: Válvulas sin tubo en un gabinete de riego

• Reduciendo la posibilidad de que los tubos de control de la válvula sean dañados por animales o personas
• Permite el cierre y apertura rápida de la válvula
• Ofrece flexibilidad operativa: válvula normalmente abierta, válvula normalmente cerrada

Configuraciones internas de la válvula de control

En el caso de las válvulas sin tubería, los accesorios de control más comunes son los solenoides para la aplicación on/off de la válvula. Estos solenoides se instalan sobre la tapa de la válvula en una base “integrada”, sin tubos de control que conecten la válvula y el solenoide, como se muestra en la Imagen 3. La tapa de la válvula ha sido diseñada de manera única para lograr el mejor rendimiento (conocida como tapa eléctrica BERMAD).

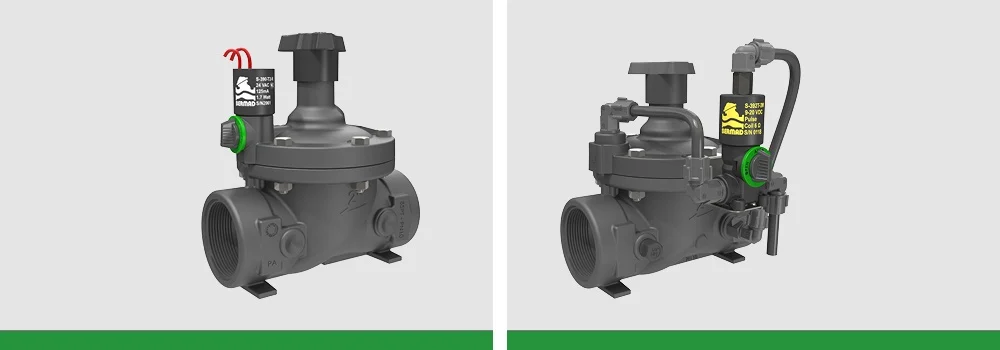

Imagen 3: Diferencia entre válvula con circuito de control interno (foto izquierda) y válvula con circuito de control externo (foto derecha)

BERMAD ofrece dos opciones de válvulas de polímero industrial para válvulas de control internas (válvulas sin tubería):

• Serie 100 – El circuito de control interno está disponible para diámetros de 1½»-4″

• Serie 200 – El circuito de control interno está disponible para todos los diámetros de esta serie (1½»-2″)

Existen algunas configuraciones posibles para las válvulas de control internas, por ejemplo:

1. N1-Válvula normalmente cerrada, control de 2 vías, alimentación y descarga interna con tapa eléctrica. Este modelo puede ser 110-2W o 210-2W. En realidad, es una válvula eléctrica On-Off y es operada por solenoide.

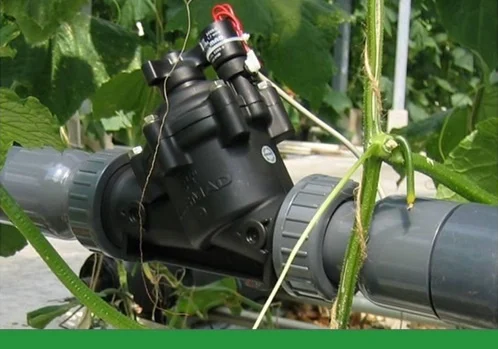

Imagen 4: Válvula de Control Interna 110-2 Vías

2. Válvula N3 normalmente abierta, control de 2 vías con alimentación interna y tapa hidráulica utilizada como válvula de control de nivel con flotador mecánico. Este modelo puede ser 150-60-N3 (2V) o 250-60-N3 (2V).

BERMAD también ofrece soluciones que combinan el control interno con accesorios externos, como pilotos, para minimizar la cantidad de tubos de control en la válvula. Para más configuraciones disponibles de la válvula de control interna, por favor consulte con nuestro servicio al cliente.

Debido al circuito de control de 2 vías, estas válvulas sin tubería pueden abrirse y cerrarse muy rápidamente, por lo que también son excelentes para proyectos como el enfriamiento de campos de fútbol sintéticos, la supresión de polvo en carreteras o la creación del efecto de caída de agua en fuentes.

Además, dado que las válvulas están fabricadas con material polimérico, también son rentables, ecológicas y resistentes a productos químicos.

Válvulas de control internas y aplicaciones de control de nivel

• Válvula de control de nivel con flotador eléctrico bi-nivel – Modelo IR-150-65

  Esta válvula es una válvula de control hidráulica, accionada por diafragma, que controla el llenado del depósito en respuesta a la señal de un interruptor de flotador eléctrico, abriendo en un nivel bajo preestablecido y cerrando en un nivel alto preestablecido.

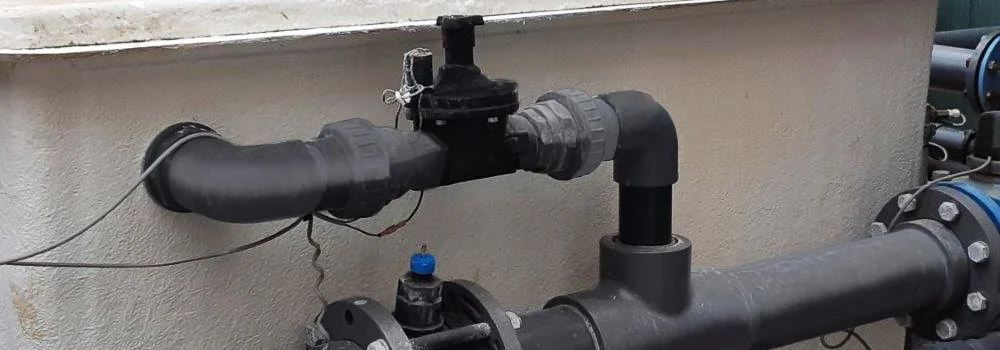

Imagen 5: Válvula de control de nivel con flotador eléctrico Bi-nivel

• Válvula de control de nivel con flotador horizontal modulante mecánico – Modelo IR-150-60.

  Esta válvula es una válvula de control hidráulica, accionada por diafragma, que controla el llenado del depósito para mantener niveles de agua constantes independientemente de la demanda fluctuante. Para más información, descargue el folleto aquí.

  En BERMAD, entendemos la importancia de una instalación y mantenimiento sencillos, un diseño simple y materiales duraderos de grado industrial. Nuestras válvulas de circuito de control interno han sido creadas para ser simples, eficientes, rentables y proporcionar un entorno de trabajo seguro.
