Diseño avanzado de riego para topografía desafiante – Plum Orchard, Yunnan, China
Riego
2026
China
Proyecto de riego de huerto de ciruelos

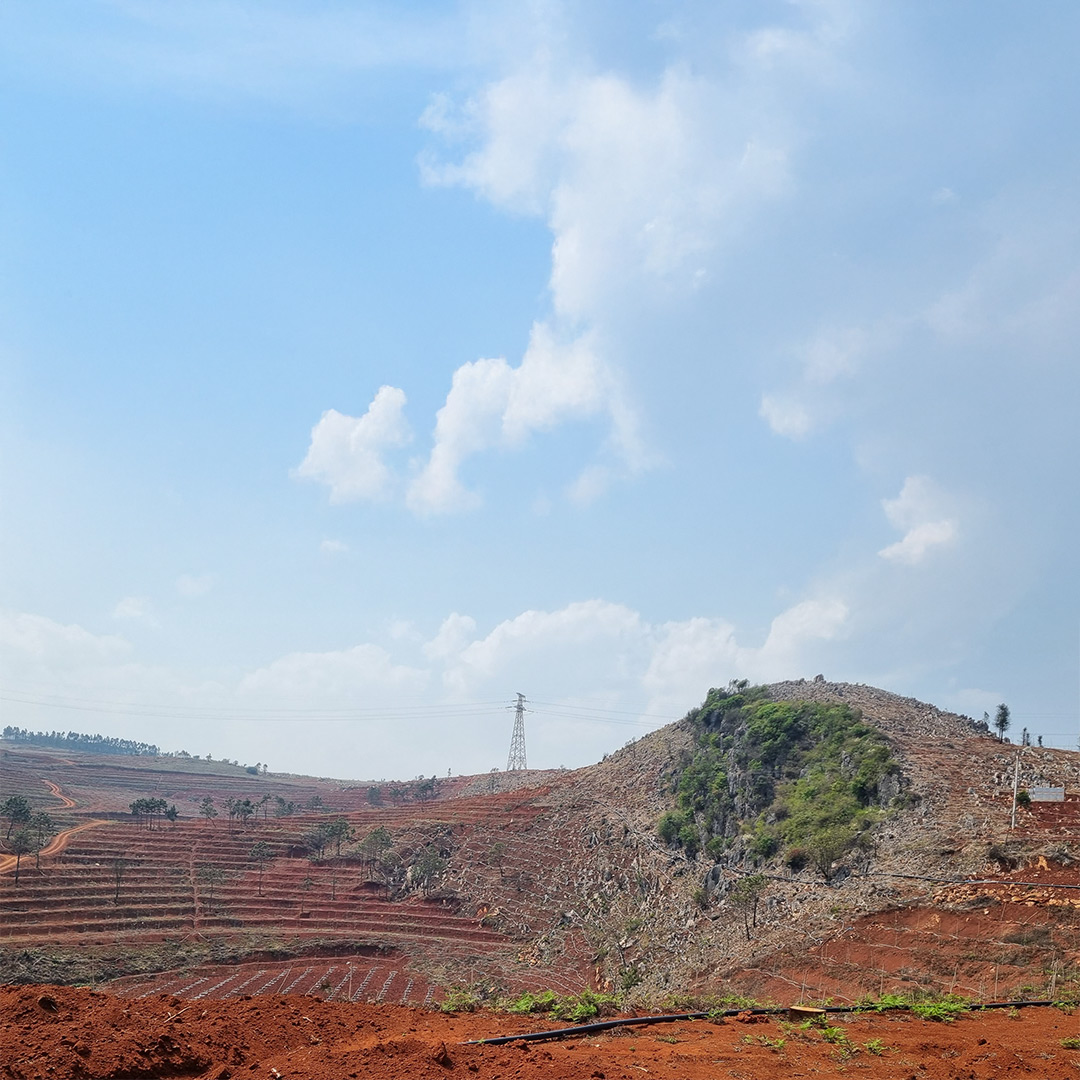

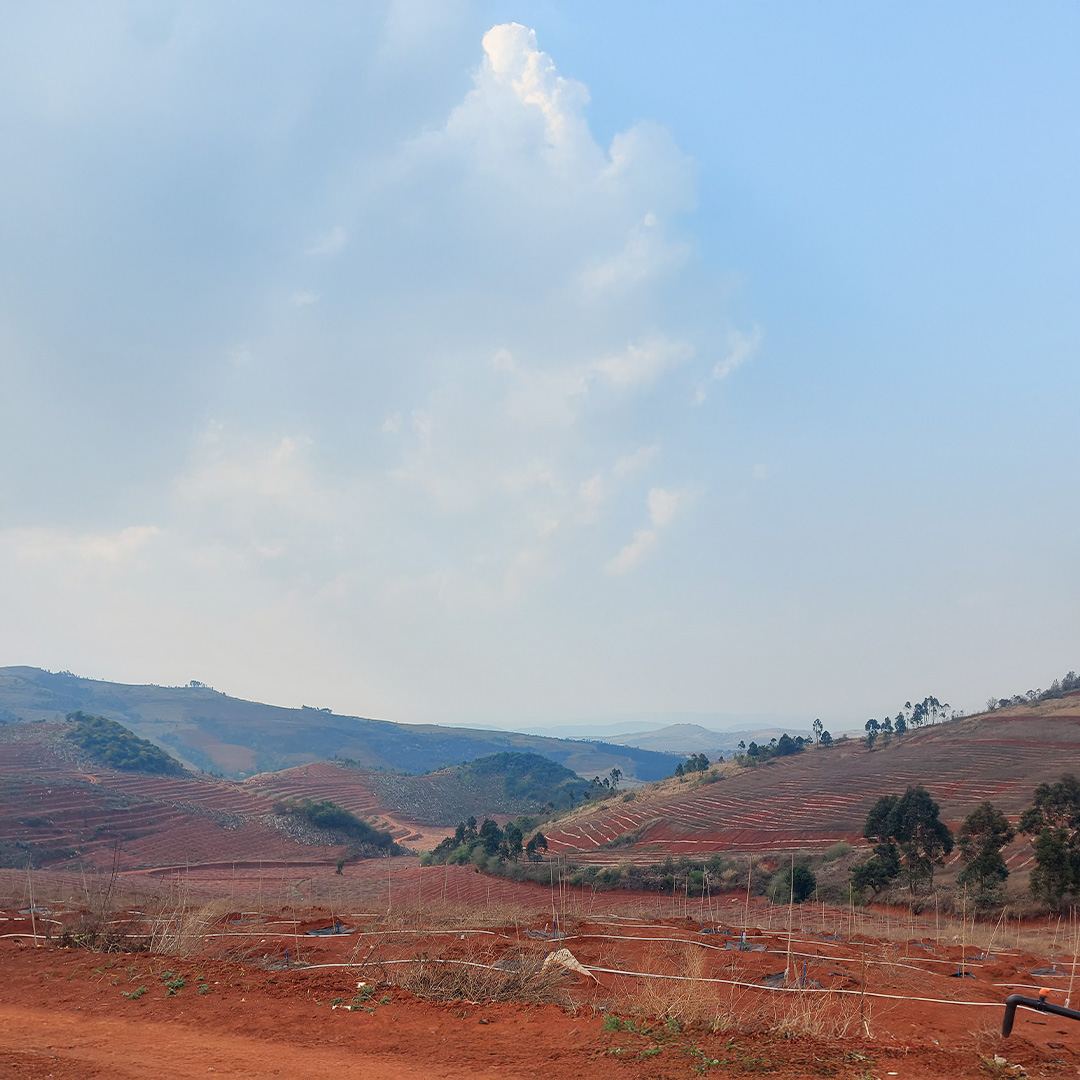

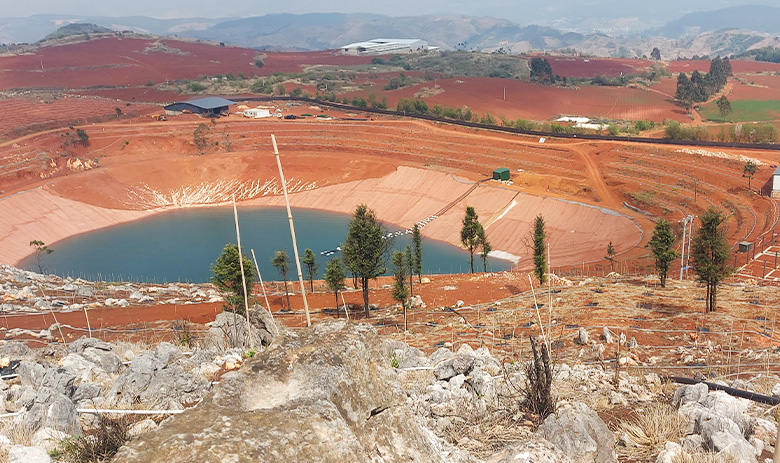

Este proyecto de riego de huerto de ciruelos está ubicado cerca de Guanting Town, en el condado de Jianshui, prefectura de Honghe, provincia de Yunnan. Se extiende sobre 107 ha de superficie agrícola. La zona se caracteriza por una topografía irregular con una diferencia de elevación de unos 60 metros entre las distintas zonas de riego. La plantación se riega utilizando un reservorio operativo dedicado que recibe agua de río de un reservorio de almacenamiento adicional más grande.
La estación de bombeo del sistema de riego está compuesta por cuatro bombas operadas con VFD (variador de frecuencia) que suministran el agua de riego al área agrícola con una capacidad de 240 m3/h y una presión de operación de 10 bar.
Gestión de condiciones complejas de riego
Este proyecto enfrentaba varios desafíos únicos:
- Topografía irregular: en los últimos años, la agricultura en China ha pasado de la agricultura tradicional en terrenos planos a cultivar cada vez más nuevas áreas con topografía desafiante, colinas y valles, lo que exige soluciones avanzadas e inteligentes de control de presión y caudal para un riego uniforme y eficiente, así como para proteger las tuberías y componentes del sistema.
- Operación eficiente de la estación de bombas: la necesidad de operación inteligente en el diseño de la estación de bombas utilizando soluciones que permitan una operación flexible y eficiente de las bombas para poder suministrar la presión y el caudal requeridos para cada zona agrícola en toda el área del proyecto considerando la topografía cambiante, junto con la protección de la operación de las bombas.
- Golpe de ariete y sobrepresión: las sobrepresiones que pueden ocurrir durante los ciclos de riego, el arranque y paro del sistema de riego, así como los cambios de turno de riego. Este fenómeno puede verse intensificado en redes de distribución de agua que se encuentran en zonas con topografía desafiante. Por lo tanto, deben implementarse soluciones confiables de protección contra golpes de ariete
- Regulación de presión: la regulación continua de presión es necesaria en el sistema principalmente debido a la significativa diferencia de elevación a lo largo de las zonas agrícolas para asegurar un riego eficiente y uniforme.
- Control óptimo de aire: el control óptimo de aire debe implementarse en el sistema de riego. Asegurar una eficiente entrada de aire en las tuberías del sistema para prevenir condiciones de vacío y colapso de tuberías durante escenarios de rotura, drenaje y golpe de ariete, así como expulsar eficientemente el aire durante la operación presurizada y el llenado de tuberías. El control óptimo de aire asegura la eficiencia y capacidad de diseño del sistema, protegiendo el sistema de daños por golpe de ariete.
Solución Inteligente de Control de Riego
Medición y monitorización de caudal en la estación de bombeo

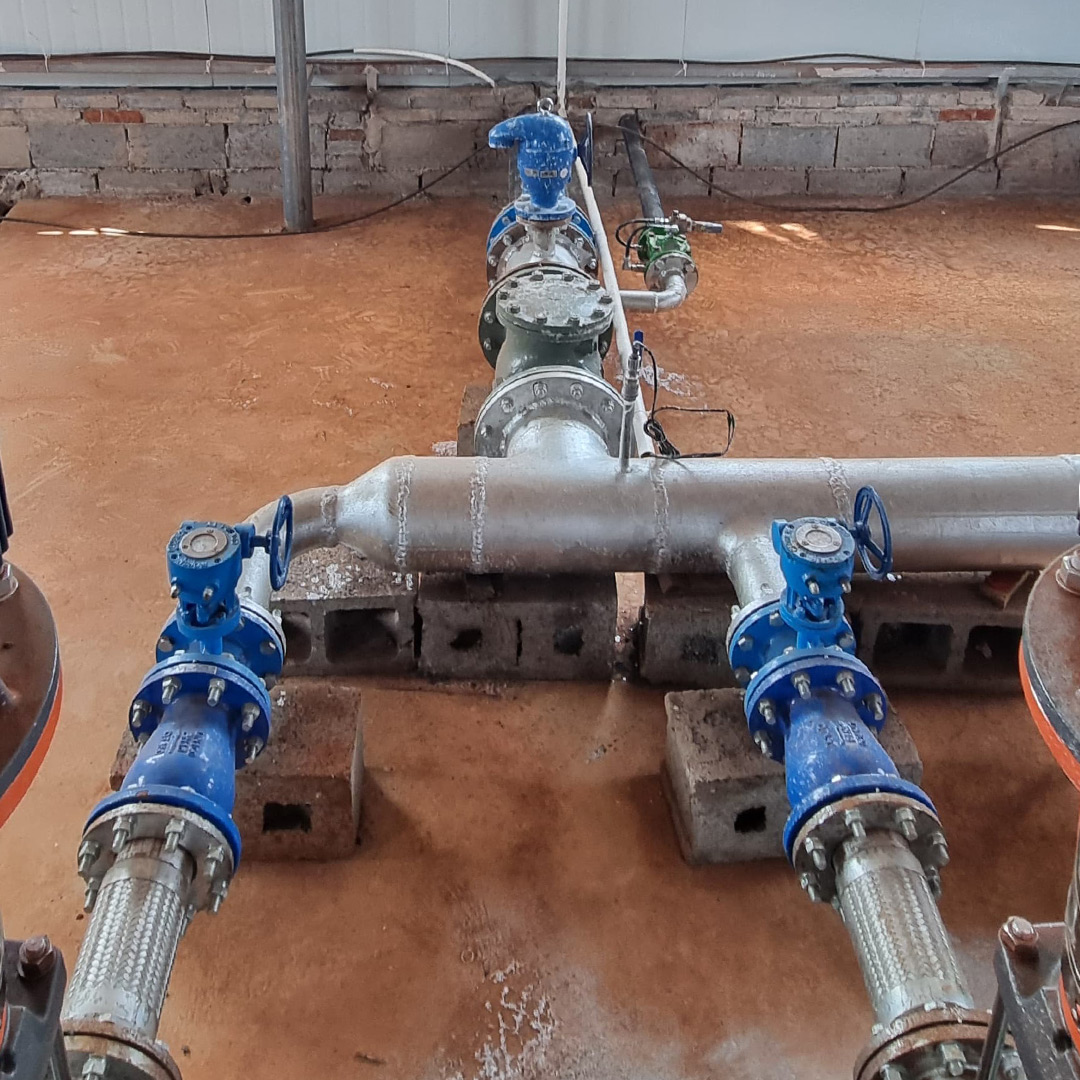

El sistema incluye cuatro bombas con variadores de frecuencia (VFD), que operan progresivamente según la elevación y distancia de las zonas de riego. Cuando se irrigan zonas más elevadas o distantes, se activa una bomba adicional según corresponda para asegurar una entrega de agua de riego confiable y eficiente. El caudalímetro TURBO-IR de BERMAD fue instalado en la línea de descarga de las bombas y permite la medición y monitorización del caudal del sistema, así como un riego eficiente.
Protección contra Golpe de Ariete

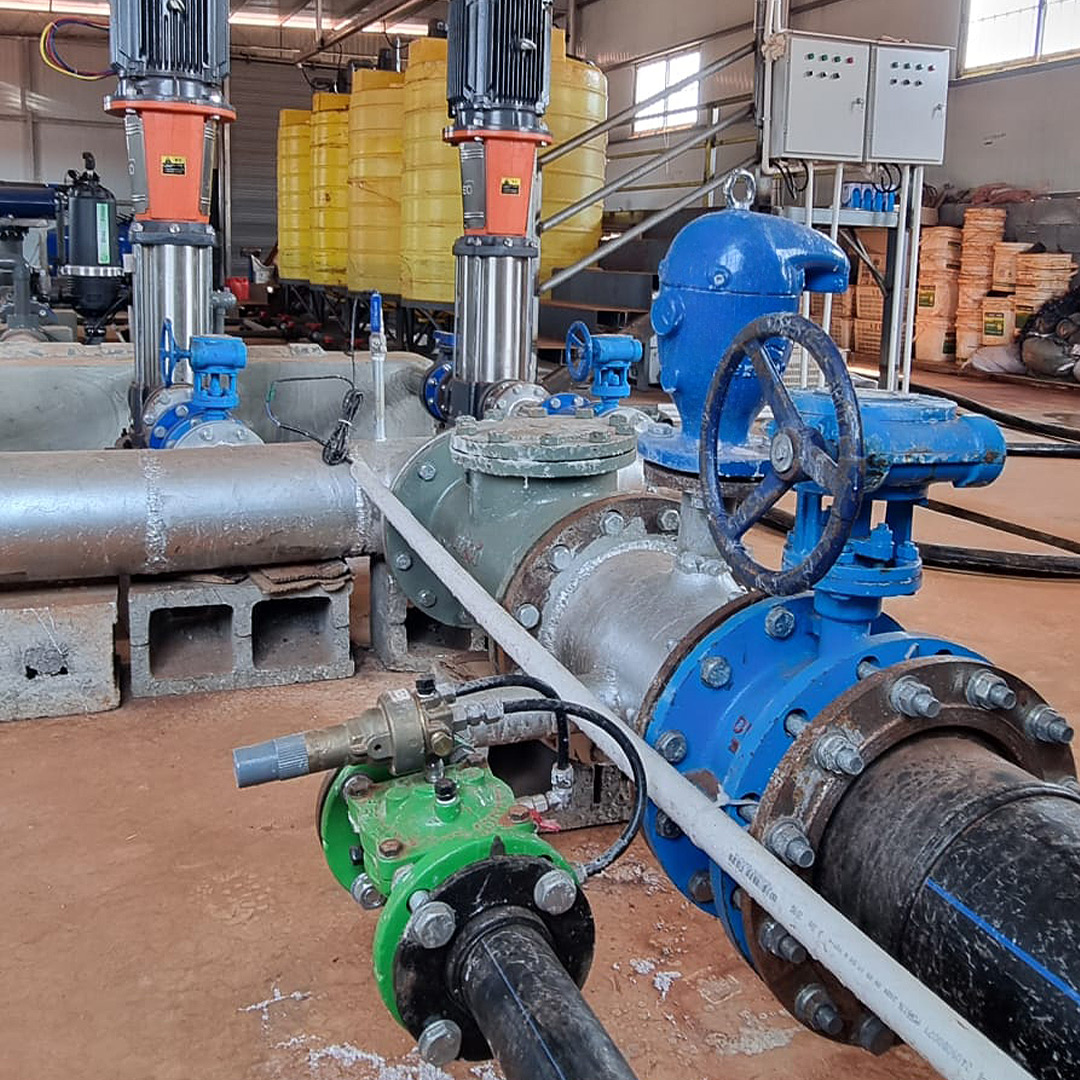

El modelo IR-43Q válvula de alivio rápido de presión de BERMAD fue instalada en la estación de bombeo; es una válvula de control hidráulica, accionada por diafragma, que alivia el exceso de presión del sistema cuando esta supera el valor preestablecido. Responde de forma inmediata, precisa y con alta repetibilidad al aumento de presión del sistema abriéndose completamente. Esta válvula proporciona un cierre hermético y suave.
Soluciones Óptimas de Control de Aire
La estación de bombeo también fue equipada con Válvulas de Aire Combinadas C70, con dispositivo de protección contra golpes de ariete. Las válvulas de aire combinadas aseguran un control óptimo del aire en el sistema de riego durante la operación rutinaria del sistema..
- Permiten la eficiente liberación de aire durante el arranque de las bombas y el llenado de la tubería, expulsando burbujas de aire durante la operación presurizada para asegurar la eficiencia del sistema.
- Permiten la eficiente entrada de aire durante el apagado de las bombas, así como en escenarios de rotura, drenaje y golpe de ariete. De este modo se previenen condiciones de vacío y el colapso de las tuberías.
- Las válvulas de aire combinadas son parte obligatoria de la solución de protección contra golpes de ariete; la función de protección contra golpes de ariete permite la liberación controlada de aire durante el golpe de ariete positivo, amortiguando el retorno del golpe y previniendo golpes secundarios.
Regulación de Presión por Zonas

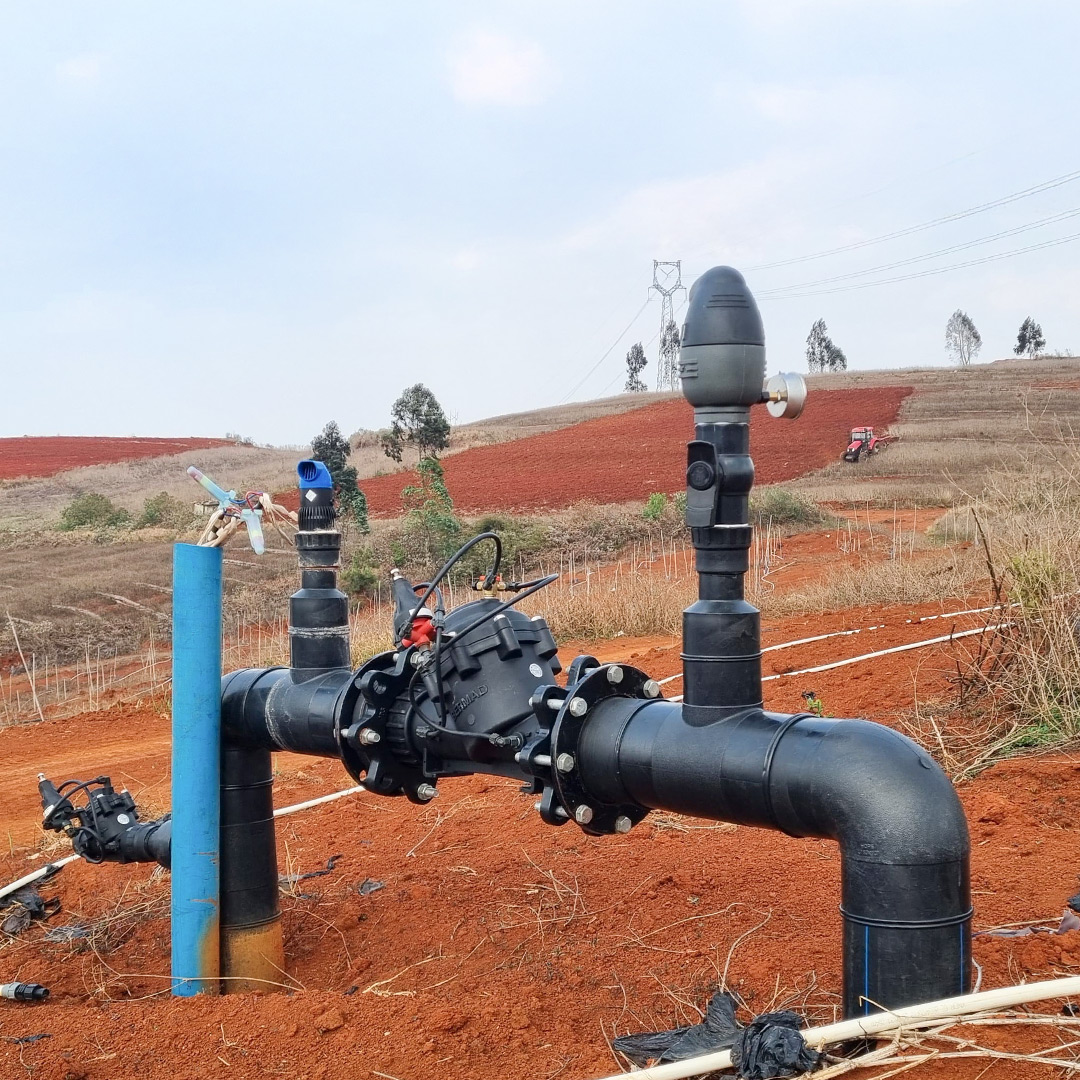

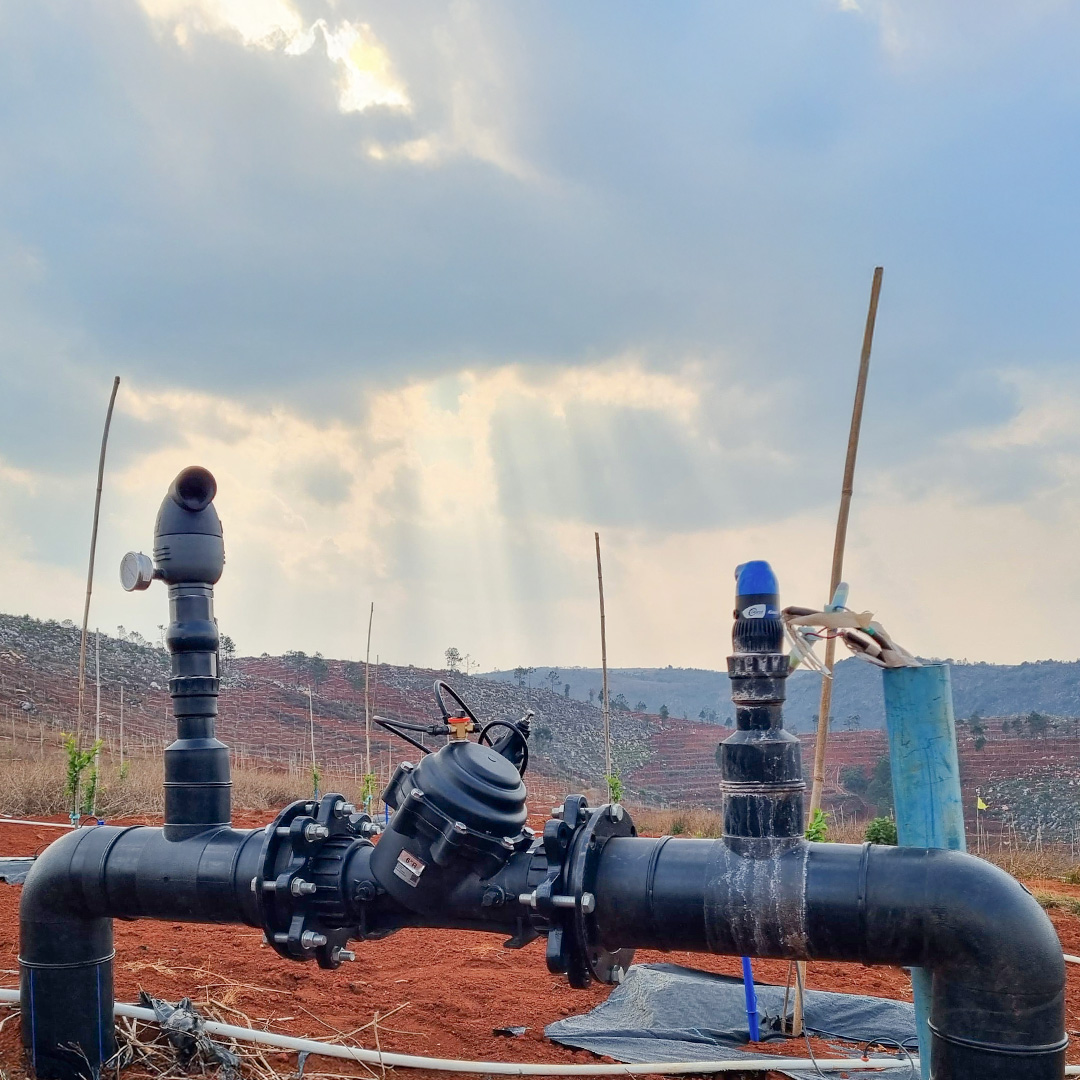

El campo se dividió en 12 zonas agrícolas de presión basadas en la distancia desde la estación de bombeo y la elevación de la zona. Debido a las diferencias topográficas significativas, se requirió una planificación cuidadosa de las líneas principales. BERMAD 100 Serie válvulas de control Modelos IR-120 y IR-123 fueron instalados. IR-123 modelo es una válvula de control operada hidráulicamente y accionada por diafragma que mantiene una presión mínima preestablecida aguas arriba (de retorno) y reduce la presión aguas abajo a un máximo constante preestablecido. Debido a la topografía desafiante, existe un mayor riesgo de picos de presión, por lo tantoIR- 13Q válvulas de alivio rápido de presión fueron instaladas aguas abajo de cada válvula reductora de presión en cada cabecera de control de campo, protegiendo las líneas del sistema y los componentes de presiones excesivas en la línea.
Control de Aire
La topografía cambiante frecuente resalta la necesidad de asignar y dimensionar ventosas trifuncionales de alta capacidad BERMAD modelos C70 y C10 tanto en la línea principal como en el nivel de zona. C10 es una ventosa trifuncional de alta calidad para una variedad de redes de riego y condiciones de operación. Expulsa aire durante el llenado de la tubería, permite la liberación eficiente de bolsas de aire de tuberías presurizadas y posibilita la entrada de grandes volúmenes de aire en caso de vaciado de la red, así como durante escenarios de rotura y sobrepresión.
Soporte Continuo de BERMAD
Diseñar y ejecutar un proyecto de riego bajo condiciones topográficas desafiantes requiere capacidades de ingeniería avanzadas y una calidad de producto sin concesiones.El equipo de BERMAD China apoyó el proyecto desde su etapa inicial de diseño, brindando recomendaciones de soluciones y optimización basadas enlos 60 años de experiencia de BERMAD y software de diseño, a través de la implementación en sitio, realizando ajustes en tiempo real para asegurar un rendimiento óptimo.BERMAD China se enorgullece de contribuir al avance agrícola en China y ser parte de ello.
