Protéger votre système d’irrigation contre les surtensions

Les pannes et fluctuations de courant électrique sont des phénomènes courants dans le monde entier, en particulier dans de nombreuses zones rurales. Bien qu’une coupure de courant de courte durée n’entraîne généralement pas de dommages immédiats aux cultures, elle peut avoir des effets dévastateurs sur un système d’irrigation en raison de l’effet de coup de bélier.

hbspt.cta._relativeUrls=true;hbspt.cta.load(2377786, ‘6dc26884-5c17-43c7-9e94-f1cddaea8408’, {« useNewLoader »: »true », »region »: »na1″});

Comment une panne de courant peut endommager votre système d’irrigation

Le coup de bélier, ou coup de bélier hydraulique, se produit lorsque le débit d’eau dans une conduite d’irrigation est soudainement interrompu. Cela peut arriver pour plusieurs raisons, notamment une perte temporaire d’alimentation électrique qui provoque l’arrêt immédiat d’une pompe. Le changement brutal de la vitesse d’écoulement engendre une onde de surpression due à l’inertie, alternant des pressions basses et élevées qui se répercutent dans toute la conduite. À son maximum, une telle onde de pression peut exercer sur la conduite une pression 5 à 6 fois supérieure, voire plus, à la pression normale, ce qui soumet presque toutes les parties du système d’irrigation à un stress important.

Les dommages causés par le coup de bélier peuvent inclure des canalisations fissurées ou cassées, des dommages aux corps de pompe et à leurs composants, des dommages aux vannes, des dommages ou l’effondrement de l’infrastructure de support, des fuites fréquentes et/ou un affaiblissement général et une réduction de la durée de vie globale du système.

Le coup de bélier causé par une coupure de courant peut poser problème même dans les systèmes à basse pression. En effet, l’augmentation de pression dépend de la longueur de la conduite et de la vitesse de l’eau, et non de la pression de fonctionnement initiale. Ce sont la vitesse de l’onde et le rapport entre la pression de conception et la pression de pointe due au coup de bélier qui provoquent les dommages.

Protéger votre système d’irrigation contre les coupures de courant temporaires

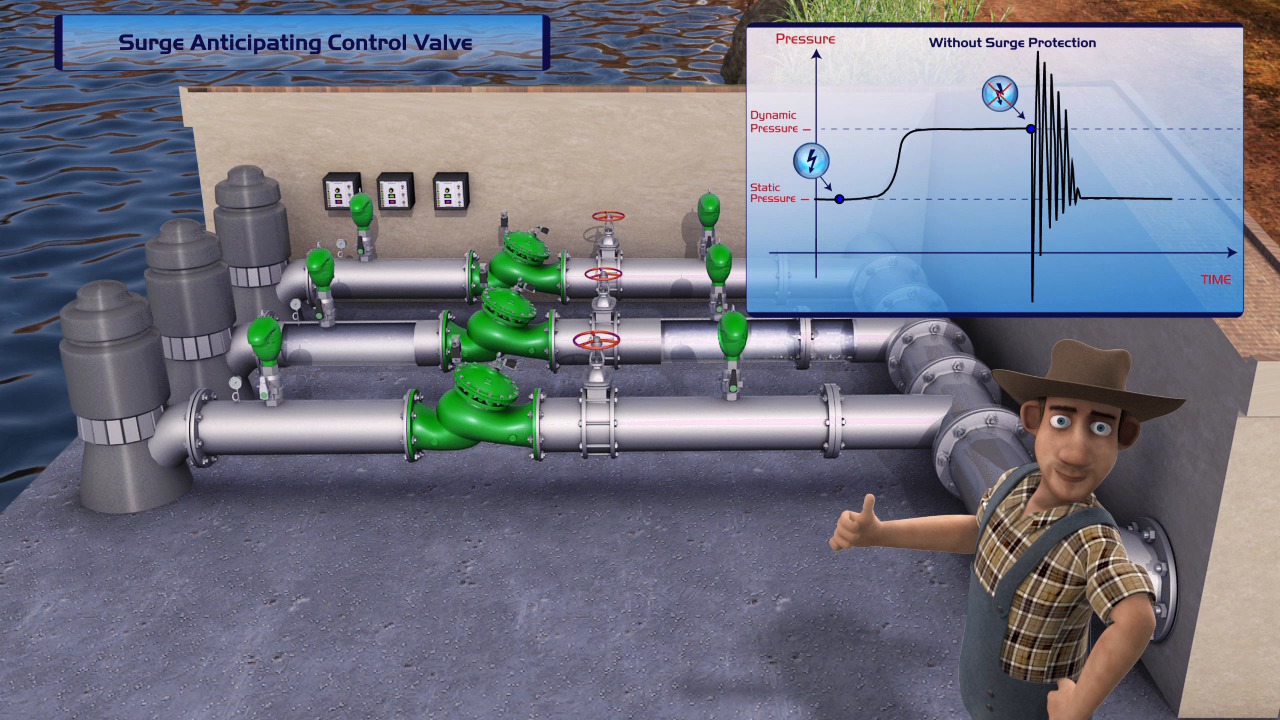

La vanne de contrôle anti-bélier modèle 735-M de BERMAD offre une protection pratique et automatique contre les coups de bélier causés par les coupures de courant. Cette vanne normalement fermée, hors ligne, détecte la pression de la conduite et s’ouvre en réponse à la chute de pression associée à l’arrêt brutal de la pompe. Utilisée avec l’une des ventouses combinées de BERMAD, elle permet à un grand volume d’air d’entrer immédiatement dans le système, empêchant ainsi la formation de vide.

La vanne préalablement ouverte, après avoir libéré l’onde de retour et empêché celle-ci d’endommager le système, se ferme lentement en réponse au rétablissement de la pression dans la conduite. Cette action dissipe l’onde de haute pression de retour, éliminant ainsi le coup de bélier et maintenant la pression de la canalisation dans des limites sûres.

La vanne 735-M à commande hydraulique détecte la baisse de pression dans la conduite résultant de l’arrêt soudain des pompes et réagit en une fraction de seconde. Alternativement, si une action encore plus rapide est souhaitée, la Vanne de contrôle anti-bélier modèle 735-55-M peut être utilisée. Cette unité est également à commande hydraulique et dispose d’un contrôle électronique par solénoïde, ce qui lui permet de détecter instantanément une défaillance de la pompe et de s’ouvrir immédiatement, même avant la chute de pression.

Les deux vannes sont entièrement actionnées par la pression de la ligne avec une commande hydraulique réglable. Comme tous les produits BERMAD, elles sont conçues pour une durabilité extrême et une économie d’espace. Elles nécessitent également très peu d’entretien et peuvent être facilement entretenues en ligne.

Pour en savoir plus sur la façon de protéger votre système d’irrigation contre les effets d’une coupure de courant de courte durée, il vous suffit de nous contacter ici et un représentant BERMAD dans votre région vous contactera prochainement.
