Étude de cas : Plantation d’avocats et de mangues – Kibboutz Beit Zera, Ramat Sirin, Israël
Irrigation
2025
Israël
Agriculture de précision dans les collines

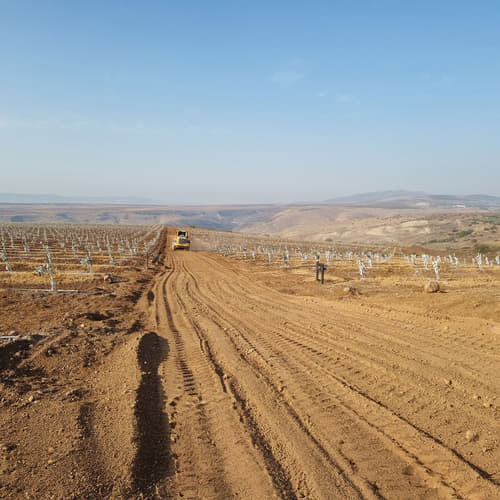

Sur les pentes abruptes surplombant la mer de Galilée se trouve une plantation de mangues et d’avocats de 8,4 ha. Appartenant au kibboutz Beit Zera, ce projet puise l’eau d’une conduite d’alimentation d’un consortium régional, utilisant un système de goutte-à-goutte à pression compensée pour une distribution précise de l’eau. Cependant, le relief et l’infrastructure d’alimentation partagée ont posé d’importants défis hydrauliques, que BERMAD a relevés grâce à une solution intégrée globale, adaptée aux systèmes de micro-irrigation.
Gérer les difficultés en pente
Comme il existe plusieurs plantations réparties sur le flanc de la colline, avec d’importantes variations d’altitude au sein des parcelles, la conduite d’alimentation rencontre des défis hydrauliques :
- Le système est connecté à une conduite d’alimentation commune desservant également des exploitations en amont ; lorsque ces exploitations ouvrent ou ferment leurs systèmes d’irrigation, des pics de pression soudains se propagent dans la conduite.
- Le long des lignes latérales d’irrigation, la pression variable due à la combinaison de l’altitude et de la demande fluctuante affecte l’uniformité de l’irrigation.
- Dans les zones basses du champ, le ruissellement et l’accumulation d’eau lors du remplissage ou du drainage entraînent la formation de flaques, l’enlisement des machines et des problèmes de santé des racines dus à un excès d’eau et à la stagnation.
Pour surmonter ces difficultés, BERMAD a conçu une solution qui régule la pression, protège le système contre les coups de bélier et limite le ruissellement dans les secteurs inférieurs.
Conception sur mesure basée sur les vannes
1. Protection de la conduite principale contre les pics de pression
En raison de la différence d’altitude, la pression statique du système est d’environ 9 bar. Lorsque l’irrigation s’arrête ou qu’une des parcelles en amont connectées à la même conduite d’alimentation est activée ou désactivée, des surpressions soudaines peuvent survenir. Ces pics peuvent endommager l’ensemble du réseau, en particulier les unités de filtration qui sont sensibles aux variations brusques de pression.

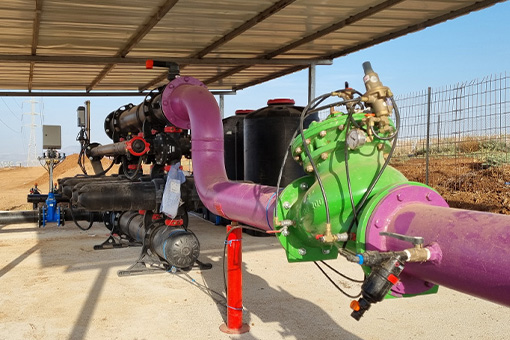

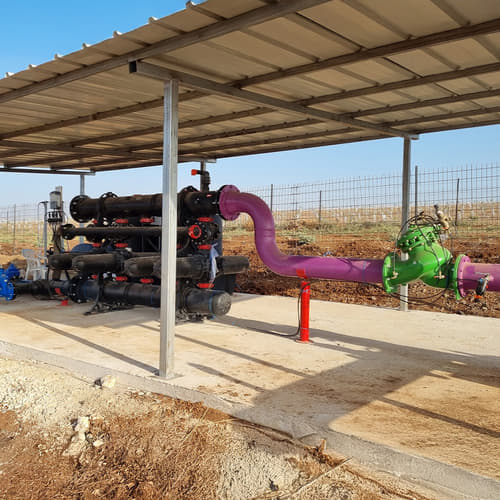

Pour protéger le système en aval, la WW-720 (8″) vanne de réduction de pression hydraulique réduit la pression amont élevée à une pression aval plus basse. La conception de la WW-720 garantit des performances fiables même sur des terrains escarpés.
Pour une protection supplémentaire contre les surpressions transitoires, une vanne de décharge rapide de pression IR-43Q a été installée en aval de la vanne de réduction de pression. Elle s’ouvre et évacue la pression excessive de la conduite lorsqu’elle dépasse le maximum préréglé. La réponse à une augmentation de la pression du système est immédiate, précise et reproductible.
2. Régulation de la pression le long des lignes d’irrigation

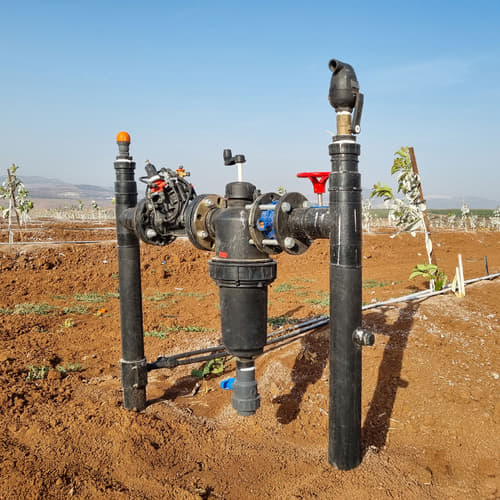

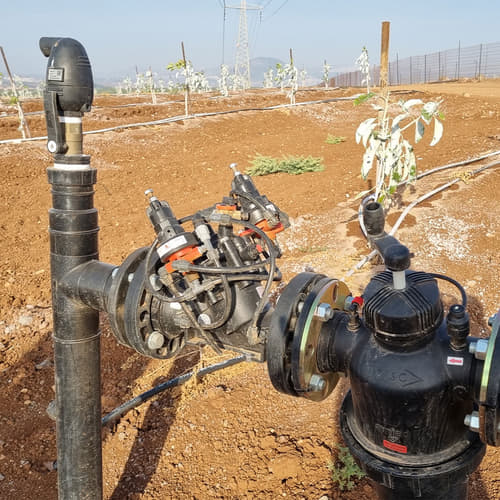

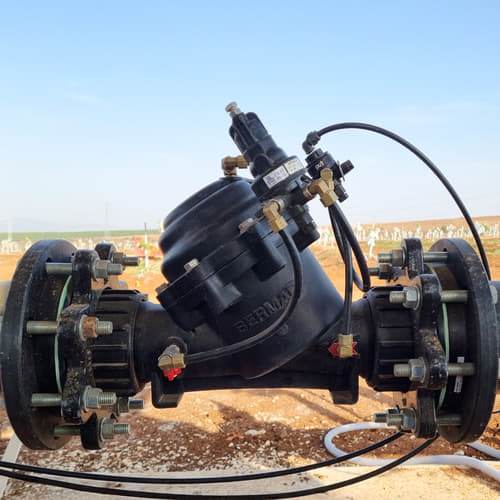

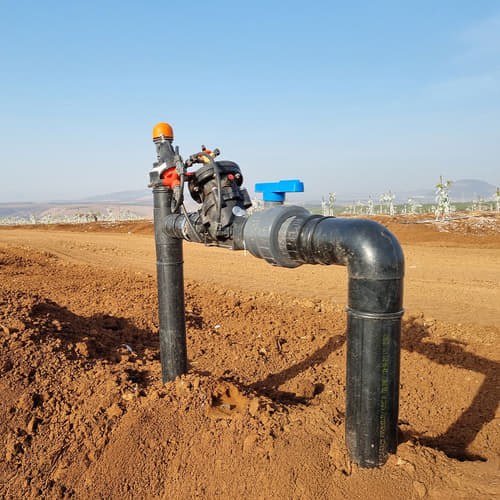

Pour gérer les fluctuations de pression et minimiser les pics hydrauliques lors de l’ouverture ou la fermeture des vannes, BERMAD a sélectionné des vannes à double chambre en composite de la série 100-DC, une vanne de régulation hydraulique à membrane fabriquée en matériaux composites robustes, souvent utilisée dans les systèmes goutte-à-goutte et micro-irrigation.
La IR-120-DC était un excellent choix pour cette application :
La conception à double chambre offre une réponse puissante lors de la régulation tout en assurant une fermeture douce et sans coup de bélier. Cette vanne haute performance est spécialement conçue pour une réponse rapide et des exigences de régulation exigeantes. La conception Y-body hYflow réduit les obstructions et les pertes de pression. Cette conception permet également une inspection en ligne facile, un entretien et une conversion entre différentes configurations.

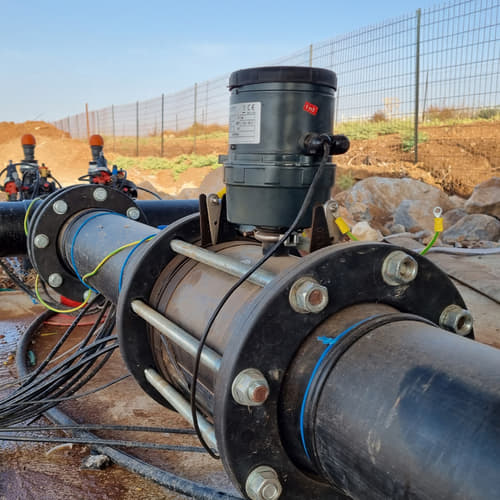

La solution BERMAD inclut également des débitmètres électromagnétiques composites M10 pour un comptage précis, permettant un suivi exact et une gestion efficace de l’irrigation.

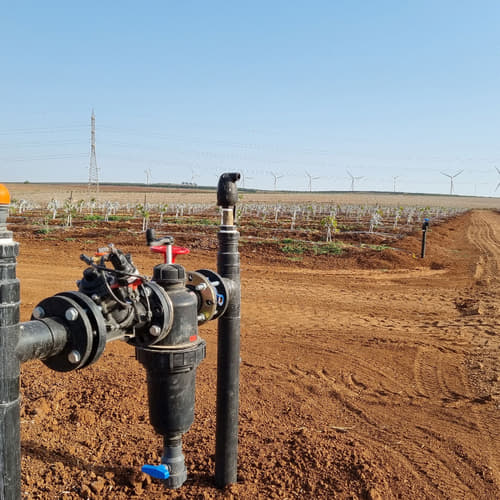

Pour assurer le contrôle de l’air lors du remplissage et éviter les conditions de vide lors de la vidange des canalisations, la ventouse combinée composite C10 de BERMAD est intégrée au système. La C10 est une ventouse combinée de haute qualité adaptée à une large gamme de réseaux d’irrigation et de conditions de fonctionnement. Elle évacue l’air lors du remplissage des canalisations, permet une libération efficace des poches d’air des conduites sous pression et autorise une grande admission d’air lors de la vidange du réseau. L’intégration de ventouses dans le système améliore l’efficacité, économise l’énergie et protège le système contre les coups de bélier.
3. Prévenir l’accumulation de ruissellement en bout de ligne
Pour éviter l’accumulation excessive d’eau dans les zones basses, BERMAD a recommandé l’installation d’une vanne de maintien de pression IR-130-DC au milieu du collecteur goutte-à-goutte. Cette vanne maintient la pression amont minimale requise et ne s’ouvre que lorsque la pression de la ligne dépasse ce seuil. Elle empêche la vidange totale de l’eau en aval lorsque l’irrigation s’arrête, ce qui limite la formation de flaques et les dommages agronomiques associés.
La confiance à chaque goutte
Le projet de la plantation de Beit Zera démontre comment une solution de contrôle holistique avancée et bien choisie peut transformer des défis topographiques et hydrauliques en un système de micro-irrigation robuste et stable. Grâce au déploiement des vannes de contrôle hydrauliques, des débitmètres et des ventouses, BERMAD permet :
- Sérénité de l’utilisateur malgré une topographie exigeante
- Protection anti-bélier
- Irrigation uniforme
- Prévention de la vidange des canalisations et des pertes d’eau
- Simplification de la maintenance, de la modularité et de l’évolutivité
- Exploitation efficace qui améliore la qualité du rendement
Avec plus de six décennies d’expérience mondiale en irrigation et un accompagnement technique rigoureux avant et après-vente, nous garantissons que, même dans les terrains difficiles, les investissements agricoles restent protégés et les performances optimisées. Chez BERMAD, nousValue Your Water.
