Comment installer des vannes de contrôle de remplissage de réservoir

Le problème

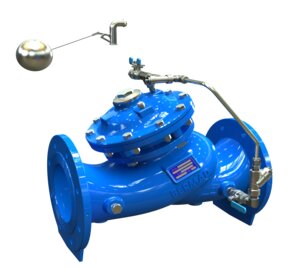

Les vannes de contrôle à flotteur sont d’excellentes ressources qui, lorsqu’elles sont installées correctement, permettent le contrôle automatisé du niveau d’eau dans les réservoirs commerciaux et domestiques. Une vanne de contrôle à flotteur est généralement équipée d’un mécanisme à flotteur conçu pour surveiller et réguler le niveau supérieur de l’eau dans un réservoir, afin de garantir qu’il y ait toujours un niveau constant de liquide en réserve. Sans vanne de contrôle de remplissage de réservoir, le niveau d’eau doit être surveillé par d’autres méthodes, souvent coûteuses et chronophages.

Les vannes de contrôle de remplissage de réservoir sont couramment utilisées dans de nombreuses applications, notamment l’alimentation en eau en agriculture commerciale, les systèmes d’irrigation et la protection incendie.

Bien qu’elles soient fréquemment utilisées, les vannes de contrôle de remplissage de réservoir sont souvent mal installées pour une performance optimale. Une mise en service et une installation correctes sont le meilleur moyen de garantir que les vannes de remplissage de réservoir fournissent des relevés précis et une fonctionnalité optimale.

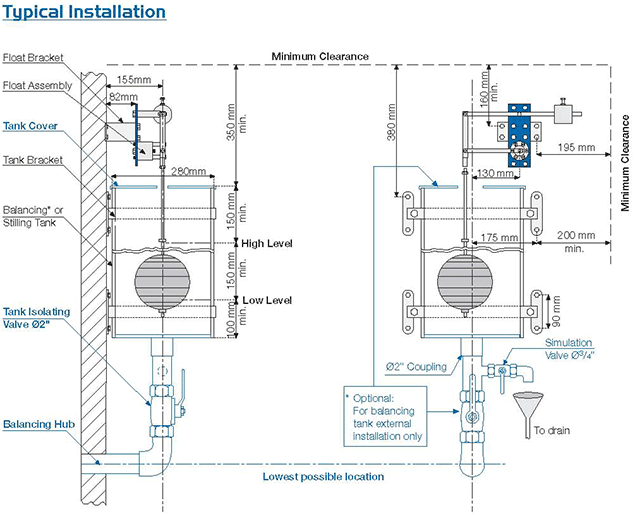

Le schéma montre une installation typique d’une vanne de contrôle de remplissage de réservoir.

La solution

Prenez note de ces techniques simples pour une installation optimale.

Lorsque vous installez le corps principal de la vanne, rappelez-vous :

• Les vannes de contrôle de remplissage de réservoir standard sont conçues pour être installées horizontalement.

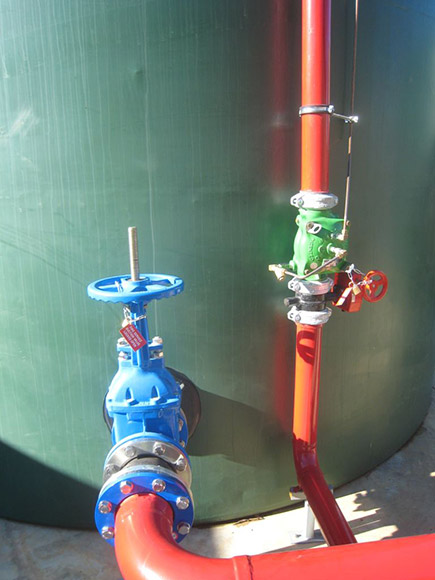

• Les vannes peuvent être installées verticalement, comme illustré dans l’image ci-dessous. Cependant, étant donné que les vannes standard sont conçues pour une application horizontale, il est essentiel d’indiquer si une vanne sera installée verticalement lors de la commande. Ainsi, les ingénieurs produits Bermad pourront configurer la couverture afin de garantir que l’air soit évacué par le haut de la vanne.

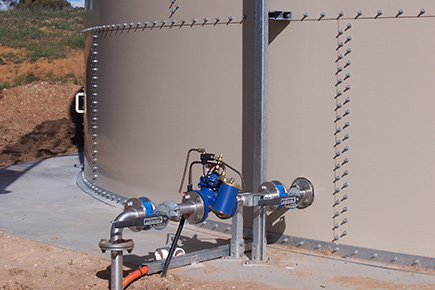

• Pour isoler la vanne de contrôle de remplissage du réservoir, des vannes d’isolement doivent être installées avant et après celle-ci. Cela garantira le respect des intervalles nécessaires entre les vannes.
• Si votre vanne de contrôle de remplissage de réservoir est installée à l’extérieur dans une zone sujette au gel, assurez-vous que le corps de la vanne est entièrement couvert afin d’éviter la formation de glace à l’intérieur.
• Définissez l’emplacement de l’installation dès le début du processus afin de garantir que les opérateurs aient un accès facile à la vanne pour l’entretien du corps et des composants associés.
• Veillez à ce que le poids de la valve soit supporté de manière indépendante, afin qu’aucune contrainte inutile ne soit exercée sur la canalisation.

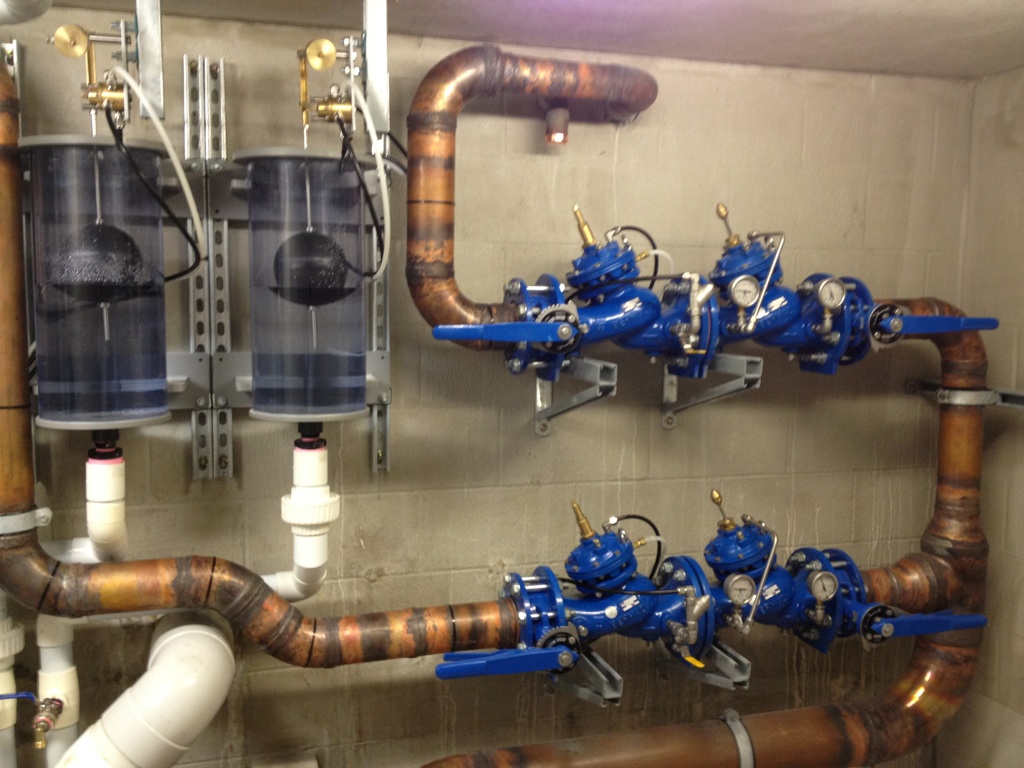

• Si la vanne est installée sur une conduite d’alimentation critique, installez une configuration de secours pour permettre la maintenance en ligne.

Conseils supplémentaires et informations additionnelles

Si la vanne du réservoir est équipée d’un flotteur à distance pour activer l’ouverture ou la fermeture de la vanne, tenez compte des suggestions suivantes.

• Si la vanne est une vanne à flotteur à un seul niveau, telle qu’une 450-60 ou une 750-60, la ligne pilote doit être d’un diamètre minimum de 3/8” ou plus, en supposant des pressions d’entrée habituelles de 400 Kpa ou plus. Cela garantira qu’il n’y ait pas de perte de charge lorsque l’eau s’écoule vers le flotteur supérieur.
• Si les pressions d’entrée sont trop faibles, évitez les pertes de charge en vous assurant que les tubes sont surdimensionnés, avec un diamètre d’au moins 12 mm ou plus.
• Lors de l’installation du mécanisme à flotteur dans le réservoir, veillez à ce qu’il soit placé à l’écart de l’arrivée d’eau et de la turbulence qu’elle génère. Empêcher le flotteur de rebondir garantira des performances précises et optimales. En cas de doute, essayez d’installer un puits de tranquillisation interne ou externe avec une petite connexion à la paroi du réservoir.
• Lors du passage du tube de la vanne au flotteur, assurez-vous que les tubes sont placés dans une gaine ou isolés afin d’éviter le gel ou toute autre forme de dommage externe aux tuyaux.

Pour obtenir des instructions techniques supplémentaires concernant l’installation de la vanne, des informations complémentaires sur la FP 450 – Vanne de régulation de niveau, la WW 750-60 – Vanne de régulation de niveau, ou tout autre produit Bermad associé, veuillez consulter notre catalogue ou contacter votre responsable commercial le plus proche pour obtenir des conseils supplémentaires sur les meilleures pratiques d’installation.

Si vous souhaitez obtenir des informations sur l’entretien et le fonctionnement d’une vanne de remplissage de réservoir, lisez notre article sur ce sujet : Comment mettre en service et entretenir une vanne de remplissage de réservoir.
