Comment utiliser les vannes de maintien/réduction de pression dans les stations de pompage d’irrigation

Le problème

Dans les stations de pompage d’irrigation, il existe souvent une variété de filtres autonettoyants – allant des filtres à disque, à tamis ou à média – qui protègent l’infrastructure d’irrigation.  Les filtres autonettoyants nécessitent une pression minimale pour permettre un nettoyage en profondeur. Par conséquent, il est souvent nécessaire d’installer une vanne de maintien de pression directement sous le filtre. Cela permet au filtre de fonctionner comme prévu et garantit qu’une pompe ne fonctionne pas hors de sa courbe lors de la première mise en charge des sous-réseaux.

Si vous utilisez des pompes à vitesse fixe qui produisent une plage de pressions dépendant du débit, la conception de l’irrigation joue un rôle crucial. Le système est conçu pour garantir une pression constante dans la conduite principale – quel que soit le débit et les changements d’irrigation.

Lorsque ces deux fonctions agissent ensemble, on parle de fonction de maintien et de réduction de la pression. Il existe des idées reçues courantes concernant la taille, le réglage et le fonctionnement de ces vannes. Dans cet article, nous aborderons ces questions afin de garantir des performances optimales de votre station de pompage.

Conception et fonction de la vanne

Selon leur conception, les vannes peuvent fonctionner en position complètement ouverte avec une pression égale dans les applications d’irrigation. Lorsqu’il y a une pression égale de part et d’autre de la vanne, une perte de pression minimale est requise. Dans les situations où l’irrigation bascule ou lorsque les filtres passent en mode contre-lavage, la fonction de maintien doit agir rapidement pour conserver la pression.

La série 400 de Bermad a toujours fait ses preuves dans les stations de pompage et de filtration. Sa qualité de fonctionnement et sa rapidité sont encore améliorées par des pilotes en bronze à grande capacité de débit. Cependant, pour les applications avec des pressions extrêmement basses et des lavages à contre-courant fréquents, une vanne alternative est mieux adaptée.

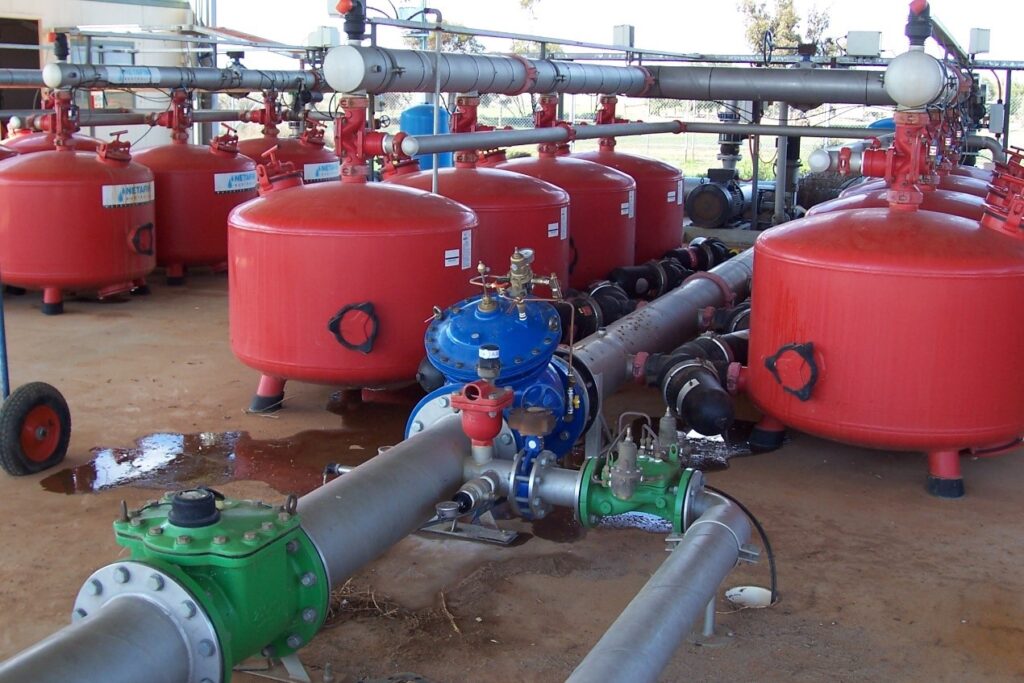

Dans ces circonstances, la vanne de base à double chambre de la série Bermad 700 est une bonne option. Cette conception permet une réponse immédiate, offrant des performances optimales tout en maintenant le fonctionnement.

La commande à double chambre de la série Bermad 700 permet une action rapide pour éviter la cavitation de la pompe lors du changement de cycle.

Il est essentiel de comprendre toutes les conditions hydrauliques de l’application de la vanne ; différentes attentes nécessitent de prendre en compte l’installation de vannes de la série 700 ou 400.

Régler correctement la vanne sur le terrain

Pour installer correctement une vanne de maintien et de réduction sur le terrain, vous devrez régler indépendamment les fonctions de maintien et de réduction.

Fonction de maintien :

1. Tournez le pilote de maintien complètement dans le sens des aiguilles d’une montre pour vous assurer que la vanne est fermée.
2. Ouvrez un plus grand nombre de tours d’irrigation que ce que la pompe peut supporter – ceci afin d’assurer un débit supérieur à la normale.
3. Tournez le boulon du pilote dans le sens antihoraire jusqu’à ce que la vanne commence à s’ouvrir.
4. Continuer à ouvrir jusqu’à ce que le point de consigne de pression soit atteint.
5. Une fois le réglage effectué, serrez le contre-écrou sur le pilote de maintien.
6. Arrêtez tous les cycles d’irrigation et éteignez la pompe.

Fonction de réduction :

1. Faites fonctionner la plus petite plage d’irrigation – cela fera fonctionner la pompe à nouveau sur la courbe, induisant une pression de refoulement élevée de la pompe.
2. Tournez complètement le boulon de réglage dans le sens antihoraire et démarrez la pompe.
3. Redémarrez la pompe et tournez lentement le pilote de réduction de pression dans le sens des aiguilles d’une montre – en surveillant la montée de la pression.
4. Une fois que tous les sous-réseaux sont entièrement chargés, tournez lentement le boulon dans le sens des aiguilles d’une montre, un quart de tour à la fois, pour augmenter la pression en aval.
5. Lorsque la pression est atteinte, serrez le contre-écrou et éteignez la pompe.

Suivez ces étapes pour vous assurer que les fonctions sont correctement paramétrées pour une performance optimale.

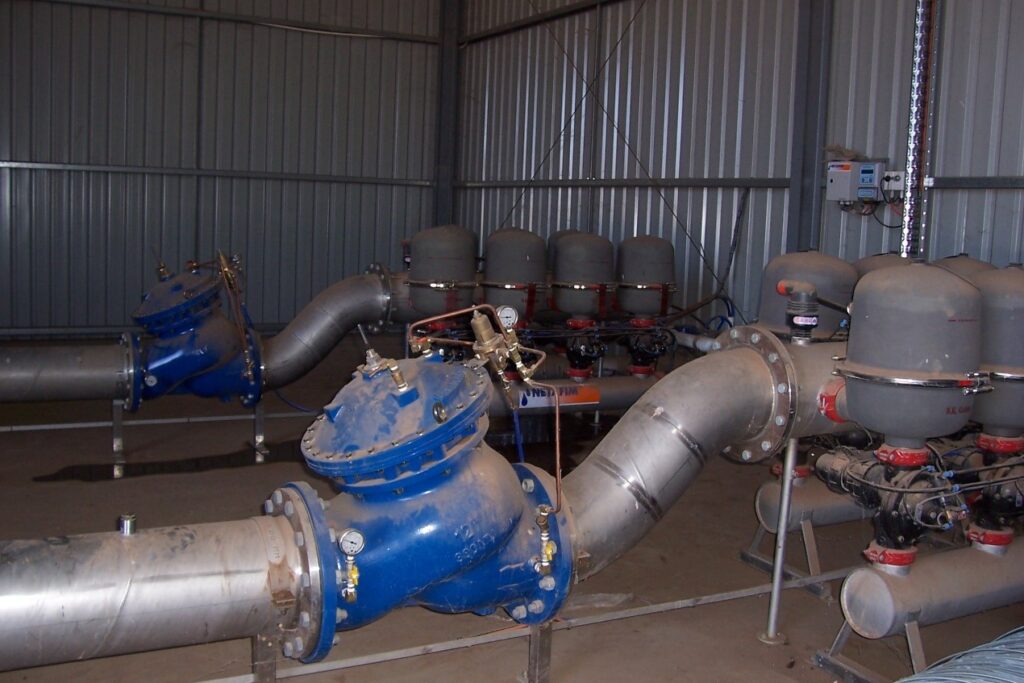

Les vannes à double chambre Bermad maintiennent instantanément la pression lors du lavage à contre-courant du filtre, dans un système à filtre à disque.

Cette application est une solution spécialisée qui nécessite des connaissances, de l’expérience et le choix optimal du produit. Les fonctions simultanées de maintien et de réduction de cette vanne offrent un service précieux et fiable à votre système d’irrigation.

Pour voir une animation d’une application de station de pompage Bermad, visitez notre chaîne Youtube.

Pour plus d’informations sur les séries 400 et 700 de Bermad, consultez nos pages produits en ligne ou contactez-nous – nous serions ravis d’échanger avec vous.
