Perdite della valvola a diluvio: UL-260 vs. ANSI/FCI 70-2

Dal punto di vista ingegneristico, quasi tutte le valvole presentano una certa perdita. Le valvole possono essere definite “a tenuta stagna” o “a tenuta zero”, ma in realtà la maggior parte delle normative consente il passaggio di piccole quantità d’acqua. Ogni valvola antincendio è soggetta alla regolamentazione da parte di enti governativi, aziendali e/o di altre agenzie. Le valvole devono essere conformi agli standard di sicurezza definiti da organizzazioni di sicurezza riconosciute come la National Fire Protection Association (NFPA) o UL (Underwriters Laboratories).

Le valvole a diluvio sono generalmente richieste per essere conformi alla norma UL-260. Ma cosa significa davvero?

Una valvola conforme alla norma UL-260 vale quanto un’altra? Oppure possono esserci differenze significative tra una e l’altra? E qual è la differenza tra questo standard e il TSO (Tight Shut Off)?

Norme di sicurezza sulle perdite delle valvole

Una valvola a diluvio è un tipo di valvola antincendio che presenta una rete di tubazioni con ugelli aperti per elevata capacità di portata. Una valvola a diluvio che perde non è considerata una crisi grave come potrebbe esserlo una valvola del carburante che perde, dove ogni goccia può causare incendi o problemi ambientali. Gli standard di sicurezza riflettono termini che specificano la perdita ammissibile per quella classificazione.

Ad esempio, il requisito per lo standard UL-260 recita:

“Il costruttore deve verificare ogni valvola a diluvio per eventuali perdite oltre la sede dell’acqua… La valvola non deve presentare perdite superiori a 0,1 once fluide al minuto, pari a circa 3 ml/minuto.”

Detto ciò, è meglio evitare perdite d’acqua antincendio, soprattutto in condizioni di gelo, in cui l’acqua può ridurre la sezione trasversale della tubazione.

Chiusura Ermetica (TSO): Un Miglioramento rispetto allo Standard

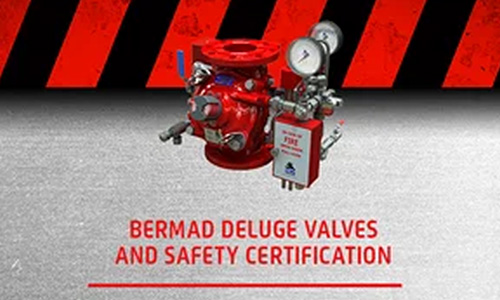

Le valvole a diluvio BERMAD sono progettate in conformità con lo standard di sicurezza UL-260 per tubazioni a secco e valvole a diluvio per servizi antincendio. Inoltre, BERMAD ha stabilito criteri di accettazione molto più rigorosi rispetto a quanto richiesto dallo standard UL-260.

Il nostro standard interno richiede la tenuta stagna totale (TSO) per le nostre valvole a diluvio. Ciò significa che la valvola si chiude completamente, senza lasciare fuoriuscire nemmeno una goccia d’acqua. Le valvole BERMAD vengono testate per le perdite a due livelli di pressione della linea: alla pressione massima prevista per la valvola e al livello minimo di pressione (1,5 bar). Questo garantisce che, in entrambi i casi, la valvola rimanga chiusa. La TSO va oltre lo standard per assicurare prestazioni prive di perdite, garantendo la massima sicurezza, efficienza operativa e manutenzione del tuo sistema antincendio.

Valvole a diluvio BERMAD e conformità ANSI/FCI 70-2

UL-260 è uno standard ampiamente utilizzato per le valvole a diluvio. Di default, progettiamo regolarmente le nostre valvole a diluvio per soddisfare e superare lo standard UL-260 come valvole di sicurezza. Tuttavia, alcuni dei nostri clienti conoscono meglio lo standard ANSI/FCI 70-2 relativo alle perdite di tenuta della sede valvola.

Questo standard definisce 6 classificazioni di perdita della sede. La Classe VI è nota come classificazione a sede morbida. Le valvole a sede morbida sono quelle in cui la sede, il disco di chiusura o entrambi sono realizzati con un materiale resiliente come il Teflon, che utilizziamo nel nostro design delle valvole. Tuttavia, esistono alcune variazioni che influenzano il processo di collaudo:

• La norma ANSI/FCI 70-2 richiede che la pressione del fluido di prova sia la massima pressione differenziale nominale attraverso l’otturatore della valvola, oppure 3,5 bar (50 psig), a seconda di quale sia la minore. Questo valore è molto inferiore rispetto a quanto specificato nelle linee guida UL-260.
• La valvola deve essere testata applicando aria o azoto a monte, con acqua che riempie il sistema a valle della valvola.
• I criteri di accettazione specificano le bolle al minuto o ml/minuto (dell’acqua spostata dal lato a valle) come unità di misura.
• L’ammissione di perdita varia in base alla dimensione della valvola. Fino a 4″ è inferiore a 3 ml/minuto. La norma ANSI/FCI 70-2 consente valori maggiori per valvole di dimensioni superiori a 6”.

Queste differenze nei test richiedono un approccio diverso nei metodi di prova per ANSI/FCI 70-2, che può influire sul prezzo e sui tempi di consegna. Tuttavia, UL-260 è un approccio più adatto per le valvole di sicurezza ed è parte della procedura standard di collaudo di BERMAD.

Per saperne di più sulla conformità agli standard di sicurezza delle valvole BERMAD, o per ricevere assistenza nella scelta della valvola antincendio più adatta alla tua applicazione, clicca qui per contattare un rappresentante BERMAD Antincendio nella tua regione.
