Proteção Contra Incêndio
2022
Construindo um Sistema de Transporte Moderno
A nova Linha Vermelha do VLT de Tel Aviv será em breve o primeiro trecho da nova ferrovia urbana leve de via dupla. O projeto foi concebido para enfrentar o problema do aumento do congestionamento do tráfego, transportando passageiros dentro da área metropolitana de Tel Aviv-Yafo.

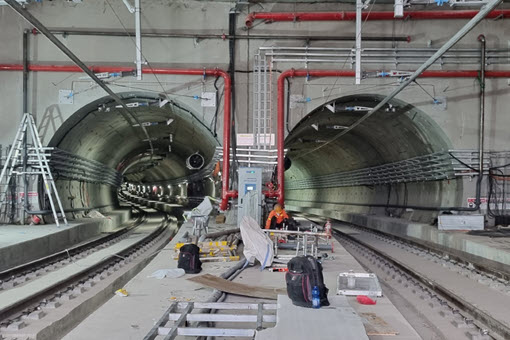

A construção começou em 2011 e está prevista para ser concluída até o final de 2022. O trajeto passará tanto pela via superior quanto pela inferior, de Petah Tikva, passando por Tel Aviv até Bat Yam, abrangendo 5 cidades, com 34 estações. O trem passará por dois túneis paralelos com um comprimento total de 11 km (dos 24 km totais) e 10 das estações serão subterrâneas.
Garantindo a Segurança sob Pressão
O desafio da BERMAD foi fornecer uma solução segura e confiável para válvulas de controle de água para incêndio sob as pressões e vazões planejadas, atendendo aos requisitos das regulamentações locais. Além disso, considerou-se que as válvulas deveriam atender às demandas das condições de trabalho subterrâneas com difícil acessibilidade.
Controle Confiável de Água para Incêndio com Válvulas Dilúvio
O Projeto
A linha principal de água para o sistema de combate a incêndio é abastecida por uma grande estação de bombeamento localizada no Depósito de Petach Tiqva, com backup para qualquer rede urbana a partir de cada uma das estações de transferência. Nosso projeto inclui válvulas de controle com registro a jusante instalado a cada 50 metros e passagens de escape a cada 250 metros.
Em Caso de Incêndio…
Para o desligamento ou fechamento do abastecimento de água nas linhas principais em caso de explosão ou falha na tubulação principal, fornecemos uma Válvula On-Off de Alta Pressão Controlada Eletricamente, Listada UL, com reinicialização remota elétrica – Modelo FP 700E-3D-RL Válvula Dilúvio, capaz de operar por sinal elétrico em todo o sistema de controle do túnel. Cada válvula dilúvio é equipada com um indicador de posição e duas chaves de fim de curso, fornecendo um sinal elétrico ao sistema de controle de incêndio para indicar a posição fechada ou aberta da válvula.
A 700E-3D-RL da BERMAD também é adequada para uso com controle remoto ou automático. Esta Válvula Dilúvio BERMAD é equipada com duas válvulas solenoide (uma de abertura e uma de fechamento) que acionam uma Válvula Relé de Dupla Ação (DRV). A ativação do solenoide de “abertura” aciona a válvula dilúvio para abrir e trava a válvula dilúvio em sua última posição. A FP 700E-3D-RL pode ser reinicializada remotamente por meio de um pulso curto para ativar o solenoide de “fechamento”.
Redobre a Segurança

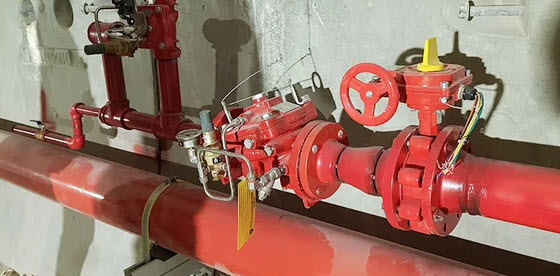

Para garantir a pressão correta nas válvulas de mangueira, a BERMAD forneceu a válvula de controle de pressão modelo FP-42T, aprovada pela UL/FM. Trata-se de uma válvula de controle elastomérica operada por piloto, que mantém uma pressão a jusante estável e constante, abaixo de um máximo pré-definido, em condições dinâmicas ou estáticas e independentemente das flutuações de pressão ou vazão. Esta válvula foi projetada especificamente para sistemas avançados de proteção contra incêndio e os mais recentes padrões da indústria.
Válvula de Alívio de Pressão
A jusante de cada Válvula de Controle de Pressão 42T, foi instalada uma válvula de alívio de pressão modelo FP-430, para proteger o sistema contra picos súbitos de sobrepressão. Cada válvula de alívio possui um indicador elétrico de posição integrado, que sinaliza ao sistema de controle quando a válvula está aberta/ventilando.
Além disso, válvulas automáticas de ar foram fornecidas e instaladas nos pontos altos da tubulação acima das passagens de escape.
Nestes dias, iniciamos a fase de sessões e palestras com o pessoal de controle e os empreiteiros de hidráulica, a fim de aumentar o entendimento das características do sistema de proteção contra incêndio, para o próximo lançamento ferroviário.
Precisa de assistência em projetos de proteção contra incêndio?
Os engenheiros da BERMAD estão disponíveis para fornecer orientação especializada em aplicações de proteção contra incêndio para túneis. Clique aqui para entrar em contato com nossos especialistas em Proteção Contra Incêndio.
-
