Controle de nível e sustentação da pressão BC-753ES-65-P

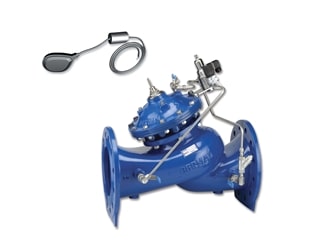

Válvula de controle sustentadora de pressão e de controle de nível operada hidraulicamente para controlar o enchimento e o nível do reservatório. Durante o enchimento, a válvula mantém a pressão mínima a montante, independentemente do fluxo flutuante ou do nível do reservatório. O enchimento do reservatório é acionado em resposta a um sinal do interruptor de uma boia elétrica de dois níveis controlada hidraulicamente que abre em um nível baixo predefinido e desliga a um nível alto predefinido. As válvulas da série BERMAD 700ES são válvulas globo operadas hidraulicamente em padrão oblíquo (Y) ou angular. Consistem em um corpo hidrodinâmico de passagem plena para um caminho de fluxo sem obstruções, conjunto de sede e atuador unitário de câmara dupla que pode ser desmontado do corpo como uma unidade integral separada. As válvulas 700ES têm uma capacidade de modulação excelente e altamente eficaz para aplicações de alta pressão diferencial e são projetadas para operar com cavitação e ruído mínimos sob condições de operação difíceis.

Recursos e benefícios do produto
  • Materiais de construção de excelente qualidade e que garantem uma operação confiável, resistente e duradoura
  • O design durável, sofisticado e leve garante danos por cavitação mínimos, mesmo sob condições de operação difíceis e de alta intensidade
  • O corpo hidrodinâmico e o atuador de alto desempenho fornecem um caminho de fluxo desobstruído com perda de pressão mínima e excelente capacidade de modulação sob condições de operação de alta pressão diferencial
  • Um atuador de câmara dupla, totalmente operacional sob condições de pressão muito baixa, incluindo ação de abertura total e fechamento opcionais sob pressão da linha zero; proporciona uma resposta suave e imediata da válvula e sem efeito do golpe de aríete.
  • Um design equilibrado, simples e que dispensa manutenção, incluindo um atuador que pode ser facilmente desmontado do corpo da válvula como uma unidade integral separada para um tempo de paralisação mínimo.
  • Capacidades de controle de nível e sustentação de pressão precisas e confiáveis — evitando transbordamentos e cortes de reservatórios, mantendo a pressão mínima a montante
  • Design resistente — adequado para reservatórios de água que operam em condições difíceis e uso intensivo
  • Corpo de válvula hidrodinâmico – garante uma operação com o mínimo de ruído
  • Operação elétrica; solenoides de baixa tensão e baixa corrente N.O. (normalmente aberta) e N.C. (normalmente fechada)
Aplicações típicas do produto

Aplicação típica

  • Controle de nível e sustentação de pressão de sistemas de enchimento de reservatórios de edifícios, tais como: subsolo, cobertura, tanques de quebra de pressão e de emergência, em que a linha de alimentação também abastece usuários adicionais de alta prioridade
  • Desligamento elétrico de emergência em sistemas de controle de nível hidráulico
  • Gerenciamento de ciclo de trabalho e de priorização de válvulas em sistemas de múltiplas ramificações
  • Controle dependente de nível nas linhas de alimentação de água; manutenção de nível mínimo de emergência do reservatório
  • Fechamento completo opcional da válvula por fonte de controle hidráulica/elétrica externa, independentemente da pressão da linha de alimentação
