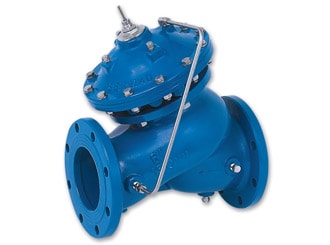

Válvula Redutora de Pressão Proporcional IR WW-720-PD
A Válvula Redutora de Pressão Proporcional Modelo 720-PD é uma válvula de controle operada hidraulicamente e acionada por diafragma, que reduz a pressão alta a montante para uma menor pressão de jusante a uma taxa fixa.
- Acionada pela pressão da linha — operação independente
- Simplicidade elegante
- Maior economia de custos
- Manutenção fácil
- Acessórios externos mínimos
- Variedade de taxas de redução — adequação perfeita à missão
- Função de retenção integrada — substituindo a válvula de retenção dimensionada à linha
- Reparo em linha — fácil manutenção
- Câmara dupla
- Reação moderada da válvula
- Diafragma protegido
- Design flexível — fácil inclusão de recursos
- Fluxo semirreto — vazão não turbulenta
- Sede elevada em aço inoxidável — resistente a danos por cavitação
- Passagem plena, livre de obstáculos — confiabilidade indiscutível
- Plugue de redução de fluxo de orifício em V — estabilidade em baixo fluxo
Aplicações típicas
Existem duas aplicações principais para a Válvula Redutora de Pressão Proporcional Modelo 720-PD:- Longas linhas em declive:
- Os sistemas A1 e A2 impedem que a linha em declive exceda sua classificação de pressão.
- Sistemas com alta pressão diferencial:
- O sistema B reduz danos de cavitação e os níveis de ruído ao distribuir a carga da alta pressão diferencial.
- O sistema C ilustra a proteção de uma válvula de circulação da alta pressão diferencial e da severa cavitação resultante.
- O sistema D demonstra a proteção de uma válvula de controle de nível da alta pressão diferencial.
