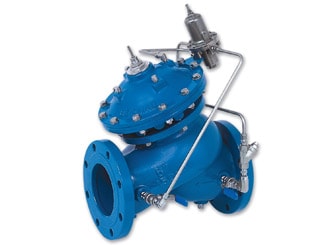

Válvula de Alívio/Sustentadora de Pressão IR WW-730

A Válvula de Alívio/Sustentadora de Pressão Modelo 730 é uma válvula de controle operada hidraulicamente e acionada por diafragma, que pode realizar uma de duas funções separadas por vez. Quando instalada em linha, ela sustenta uma pressão mínima predefinida a montante (retorno), independentemente de flutuações na vazão ou de variações da pressão de jusante. Quando instalada como uma válvula de circulação, ela alivia pressões excessivas da linha quando o valor máximo predefinido é excedido.

Recursos e benefícios do produto
  • Acionada pela pressão da linha — operação independente
  • Disco de vedação balanceado — capacidade alívio de alto fluxo
  • Reparo em linha — fácil manutenção
  • Design em câmara dupla
    • Reação moderada da válvula
    • Diafragma protegido
  • Design flexível — fácil inclusão de recursos
  • Variedade de acessórios — adequação perfeita à missão
  • Corpo amplo em “Y” ou angular — perda de pressão minimizada
  • Fluxo semirreto — vazão não turbulenta
  • Sede elevada em aço inoxidável — resistente a danos por cavitação
  • Passagem plena, livre de obstáculos — confiabilidade indiscutível
  • Plugue de redução de fluxo de orifício em V — estabilidade em baixo fluxo
Aplicações típicas do produto

Aplicações típicas

Proteção da vazão mínima da bomba
O Modelo 730 alivia a pressão causada pela descarga excessiva da bomba durante a baixa demanda. Para manter uma pressão de descarga constante, a diferença entre a vazão bombeada e a demanda de consumo pode recirculada para a sucção da bomba.
