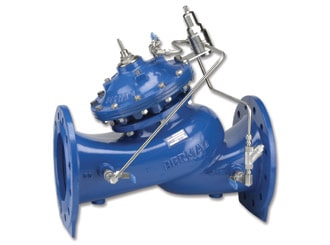

Válvula de Alívio/Sustentadora de Pressão Válvula de Alívio / Sustentadora de Pressão 730
A Válvula de Alívio/Sustentadora de Pressão Modelo 730 é uma válvula de controle operada hidraulicamente e acionada por diafragma, que pode realizar uma de duas funções separadas por vez. Quando instalada em linha, ela sustenta uma pressão mínima predefinida a montante (retorno), independentemente de flutuações na vazão ou de variações da pressão de jusante. Quando instalada como uma válvula de circulação, ela alivia pressões excessivas da linha quando o valor máximo predefinido é excedido.
- Acionada pela pressão da linha — operação independente
- Disco de vedação balanceado — capacidade alívio de alto fluxo
- Reparo em linha — fácil manutenção
- Design em câmara dupla
- Reação moderada da válvula
- Diafragma protegido
- Design flexível — fácil inclusão de recursos
- Variedade de acessórios — adequação perfeita à missão
- Corpo amplo em “Y” ou angular — perda de pressão minimizada
- Fluxo semirreto — vazão não turbulenta
- Sede elevada em aço inoxidável — resistente a danos por cavitação
- Passagem plena, livre de obstáculos — confiabilidade indiscutível
- Plugue de redução de fluxo de orifício em V — estabilidade em baixo fluxo
Aplicações típicas
Proteção contra sobrecarga da bomba e cavitação O Modelo 730 sustenta a pressão de descarga da bomba, impedindo a sobrecarga da bomba e danos por cavitação causados por demanda excessiva. Ao conectar a linha de detecção do piloto à sucção da bomba, o Modelo 730 torna-se o Modelo 730R, que sustenta a pressão de sucção da bomba. No caso de variação dos regimes de pressão de sucção, o Modelo 736 é necessário para limitar o fluxo de bombeamento ao sustentar a pressão diferencial da bomba.
