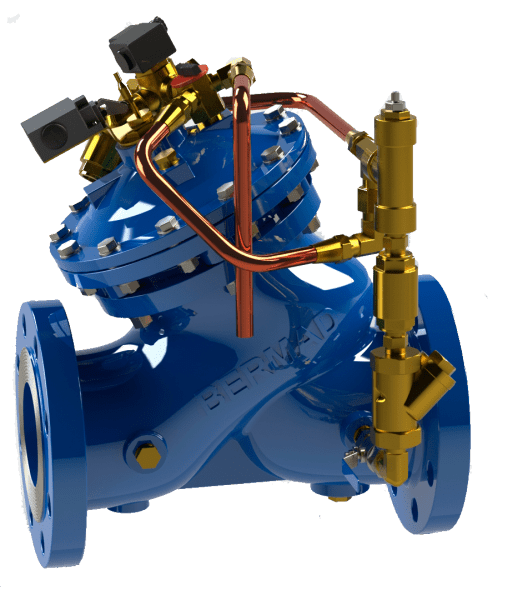

Válvula Controladora de Bomba BC-740Q

A válvula controladora de bombas, também chamada de Válvula de retenção controlada foi projetada para instalação a jusante da bombas de recalque, substituindo as retenções convencionais quando aplicada uma válvula por bomba. Sua função é abrir lentamente após a partida da bomba e fechar lentamente antes do desligamento da bomba. Desta maneira, com as operações de partida e parada dos motores ocorrendo sempre com a válvula fechada ou seja, com vazão “zero”, os golpes de aríete não ocorrem. Eventualmente, em situações de queda de energia, o motor pode parar com a válvula aberta e esta atuará como retenção, com fechamento mais rápido que as válvulas de retenção convencionais. Nestas situações a válvula controladora de bombas protege o conjunto moto bomba. A rede de recalque estará sujeita a golpes e deve ser protegida por uma válvula de alívio BERMAD modelo 430 ou 730. Este modelo de válvula possui componentes elétricos e interage com o painel da bomba. Esta interação deve ser informada na contratação do quadro das bombas. A BERMAD fornece o desenho esquemático dos circuitos elétricos e a lógica do sistema.

  • Elimina o golpe de aríete nas partidas e paradas das bombas de estações de recalque
  • Substitui a retenção convencional se aplicada uma válvula por bomba.
  • Reduz o pico de corrente na partida das bombas.
  • Aplicada em conjunto com uma válvula de alívio, proporciona operação segura de sistemas de recalque, protegendo tanto os conjuntos motobombas como as redes de recalque.
  • Pode ser aplicada uma válvula por bomba ou uma válvula para cada duas bombas.
  • Na função “retenção”, proporciona 100%de estanqueidade e impede que os selos mecânicos das bombas sejam submetidos às altas pressões das redes de recalque de edificações elevadas enquanto o sistema está parado, preservando este componente.

Em estações de recalque.


Procedimento de Parada de Bomba

Nos sistemas de bombeamento com proteção elétrica convencional, o comando de desligamento é emitido diretamente para a bomba, desligando-a abruptamente. Nos sistemas com “válvulas de retenção ativas BERMAD”, o comando de desligamento é emitido pela chave de boia simultaneamente para o quadro da bomba e para o solenoide da válvula.


Falha de Energia

Caso ocorra uma falha na energia elétrica durante o bombeamento, a válvula controladora de bombas irá fechar rapidamente com o objetivo de proteger o motor e a carcaça da bomba do golpe de aríete. A válvula não pode impedir que, nestas condições, o golpe ocorra e coloque em risco a rede de recalque. Para proteção do sistema, mesmo nestas condições, é recomendável que seja aplicada, após a válvula controladora de bombas e em derivação da rede, uma válvula de alívio mod. 430 ou 730, regulada para abrir com pressão 10 ou 15% acima da pressão normal da rede, considerando a bomba em operação. O conjunto 740Q[5] + 430[6] (ou 730), conferem ao sistema, 100% de proteção.
