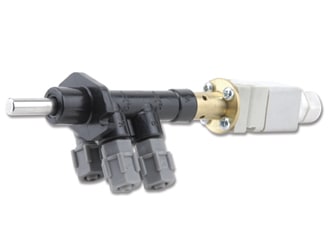

Piloto de desligamento de AMV 3W-SOP-S

Esta Válvula Piloto de Desligamento de 3 vias com Comutador Elétrico de Desligamento de Bomba é uma válvula piloto acionada por borboleta com retorno por mola que, em resposta ao empurrar um carretel contra uma mola, ativa um comutador elétrico e direciona a pressão e a vazão entre seus orifícios:

•  Na posição de ajuste, o carretel SOP-S é fechado, conectando hidraulicamente os orifícios “C1” a “V1” (“C2” está tampada).

•  Na posição normal, o carretel SOP-S retorna com a ação da mola, conectando hidraulicamente os orifícios “P” a “C1”.

Ao girar manualmente o botão de ajuste da AMV, a borboleta é acionada para empurrar o carretel. Depois de fornecer a quantidade de água predefinida, a borboleta desliza para dentro de um sulco no mecanismo giratório de cabeça de controle, permitindo que o carretel retorne à posição normal. O carretel está ativando o comutador elétrico. Isso permite desligar a bomba do sistema após fornecer a quantidade predefinida de água.
