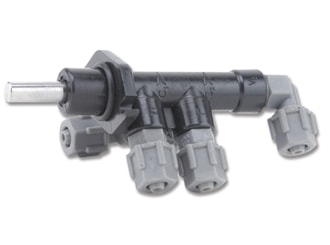

Piloto de desligamento sequencial de AMV modelo 5W-SSOP

Esta Válvula Piloto de Desligamento de 5 Vias é uma válvula piloto acionada por borboleta com retorno por mola que, em resposta ao empurrar um carretel contra uma mola, direciona a pressão e a vazão entre seus orifícios:

•  Na posição de ajuste, o carretel SSOP é fechado, conectando hidraulicamente os orifícios “P” a “C2” e “C1” a “V1”.

•  Na posição normal, o carretel SSOP retorna com a ação da mola, conectando hidraulicamente os orifícios “P” a “C1” e “C2” a “V2”.

Ao girar manualmente o botão de ajuste da AMV, a borboleta é acionada para empurrar o carretel. Depois de fornecer a quantidade de água predefinida, a borboleta desliza para dentro de um sulco no mecanismo giratório de cabeça de controle, permitindo que o carretel retorne à posição normal.
