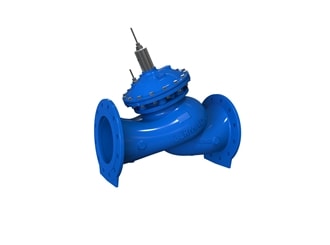

Código — TC Recurso de segurança de “backup”
Um mecanismo à prova de falhas é projetado para sistemas hidráulicos críticos ou sensíveis onde uma operação contínua das válvulas de controle é crucial. Este recurso de segurança dupla baseia-se em uma terceira câmara de controle que é integrada no atuador comum da válvula. A terceira câmara de controle atua como um mecanismo de “backup” a quente, para garantir a operação contínua do sistema de controle em caso de falhas de funcionamento do diafragma ou do circuito de controle principal da válvula. Durante a operação regular, o mecanismo à prova de falhas está em standby, monitorando o circuito de controle principal. Assim que a operação da válvula desviar-se de seus parâmetros de controle designados, o circuito de controle da terceira câmara entrará imediatamente em ação substituindo a operação do circuito com falha. Um interruptor de contato seco opcional pode ser adicionado para disparar um circuito de alarme quando o mecanismo à prova de falhas for ativado.
- Design de câmara tripla integrada com duas câmaras em operação regular e uma em standby, garantindo operação contínua da válvula de controle no caso de uma falha de funcionamento do circuito de controle principal ou do diafragma.
- Mecanismo à prova de falhas de dupla finalidade para duplicação do controle primário ou fechamento da válvula em caso de emergência.
- Interruptor de contato seco opcional para disparo de circuitos de alarme quando o mecanismo à prova de falhas for ativado.
- Design simples e de fácil instalação, permitindo retrofitting em campo de qualquer válvula da série 700 ao incluir o mecanismo à prova de falhas sem a necessidade de remover a válvula da linha de alimentação de água.
- Design durável apropriado para operação altamente intensiva.
- Materiais de construção de alta qualidade garantem uma operação confiável, resiliente e de longo prazo.
- Um design hidráulico avançado garante uma vedação estanque.
- Design simples e balanceado, incluindo um atuador que pode ser facilmente desmontado a partir do corpo da válvula como uma unidade separada integrada para tempo mínimo de inatividade e fácil manutenção em linha diretamente no local.
- O conjunto de sede removível oferece fácil manutenção diretamente no local.
Aplicações típicas
A terceira câmara adicional de controle à prova de falhas pode ser adicionada a qualquer válvula BERMAD série 700 instalada em um sistema de controle hidráulico de missão crítica em várias aplicações, tais como:- Redução de pressão (desenho 1)
- Controle de nível (desenho 2)
- Gerenciamento de pressão
- Controle de vazão
- Controle liga/desliga
