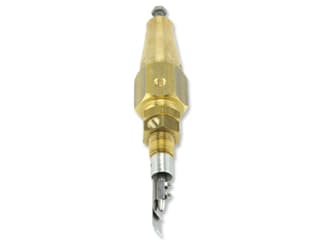

Servopiloto de vazão por palheta modelo PC-70-M
Este piloto de vazão combina todas as principais funções de um circuito de controle de 2 vias com elementos de um circuito de controle de 3 vias. É uma válvula piloto de ação direta, acionada por uma pá que está posicionada dentro da corrente de fluxo. Se a demanda aumentar acima da configuração, a força dinâmica crescente do fluxo moverá a pá, que empurrará a guarnição do piloto contra a força da mola. Isso aumenta o fluxo de água de controle na câmara de controle, fazendo com que a válvula principal estrangule e feche, limitando a vazão de sistema para a configuração do piloto. O design interno exclusivo do piloto aumenta e diminui dinamicamente a velocidade de resposta da válvula principal em proporção direta à discrepância entre a vazão real e de ajuste.
Aplicações típicas
- Válvulas de Controle de Vazão tamanhos 11/2-10”
- Válvulas de Controle de Vazão e Redutoras de Pressão tamanhos 11/2-10”
- Válvulas de Controle de Nível e Vazão tamanhos 11/2-10”
- Válvulas de Controle de Ruptura tamanhos 11/2-10” (modificadas para guarnição de 3 vias PC-70-X-M)
