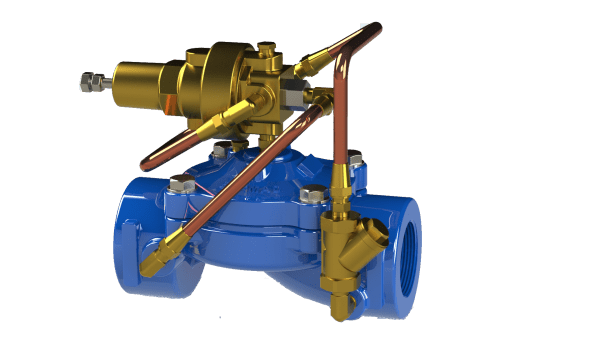

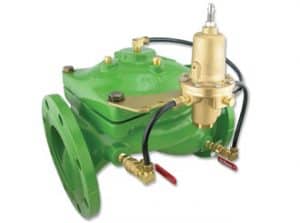

Válvula de Alívio e Sustendarora de Pressão VA-111

A Válvula de Alívio e Sustentadora de Pressão, modelo VA-111, é uma válvula de controle hidráulica acionada por diafragma que pode atender ambas as funções. Quando instalada em linha, sustenta o ajuste mínimo da pressão a montante (contrapressão), independentemente de flutuação na vazão ou de variação na pressão a jusante. Quando instalada como válvula de circulação, alivia o excesso de pressão na tubulação ao ultrapassar o valor dos ajustes.

Recursos e benefícios do produto

Orientado pela pressão de funcionamento – operação independente

Design flexível – fácil adição de características

Design avançado de globo ou ângulo hidroeficiente – Caminho de vazão desobstruído|
– Única parte móvel
– Vazão não turbulenta
– Alta capacidade de vazão

Diafragma integralmente apoiado e equilibrado
– Baixa pressão de acionamento
– Desempenho excelente na regulagem de baixa vazão
– Trava progressivamente o fechamento da válvula – Previne a distorção do diafragma

Reparável durante funcionamento
– Fácil manutenção
– Tempo ocioso mínimo

Aplicações típicas do produto

Sobrecarga da Bomba e Proteção da Cavitação

O modelo VA-111 sustenta a pressão de descarga da bomba, evitando sobrecarga da bomba e danos provocados pela cavitação causados pela demanda excessiva.
Ao conectar a tubulação de detecção do piloto à sucção da bomba, o Modelo VA-111 se transforma no modelo VA-111R, que sustenta a pressão de sucção da bomba.
Quando os regimes de pressão de sucção são variáveis, o Modelo WW-436 será necessário para limitar a vazão da bomba por sustentação da sua pressão diferencial.


Priorização de Uma Zona em Relação à Outra

Esta aplicação é geralmente encontrada em sistemas por gravidade. O Modelo VA-111 permite a priorização de zonas mais elevadas em relação a consumidores em declives quando estes produzem uma demanda total excessivas.
Ao adicionar uma característica redutora de pressão à função sustentadora principal, o Modelo VA-111 se transforma em um Modelo WW-423 que também protege consumidores em declives de sobrepressão durante baixa demanda.


Prevenção de Esvaziamento da Tubulação

O esvaziamento da tubulação é um problema sério em redes de distribuição de água. A prevenção desse problema em redes em declives requer a configuração do piloto um pouco acima do diferencial de elevação, entre o ponto mais alto da tubulação e a válvula.
Onde uma bomba fornecer pressão A, a pressão relativamente alta fará com que o Modelo VA-111 se abra. Quando a bomba parar, a pressão ficará abaixo da configuração do piloto e as válvulas serão fechadas sem gotejamento, evitando o esvaziamento da tubulação.
Onde um reservatório fornecer pressão B , haverá somente um pequeno potencial para variação na pressão (a diferença dos níveis alto e baixo do reservatório). O problema é agravado ao se ter uma parte significante desta pressão potencial perdida no atrito da tubulação. O modelo padrão VA-111 poderá não ser suficiente. A solução é instalar uma válvula com perda de carga muito baixa, com supersensibilidade, precisão e repetitividade. Instale a Válvula Sustentadora de Pressão Modelo VA-111-85 com posicionamento hidráulico de alta sensibilidade.
