Válvula Piloto Redutora de Pressão com Válvula de Agulha Integrada Válvula Piloto: #2 e #3
No Piloto #2, se combinam todas as funções principais de um circuito de controle de 2 vias. É uma válvula de ação direta, acionada por um diafragma que se ajusta as variações de pressão, tendendo a alcançar um equilíbrio com a força pré ajustada da mola. Quando se utiliza em um circuito de redução de pressão, o piloto se fecha quando a pressão a jusante se eleva acima do valor pré-definido. A válvula de agulha integrada limita o fluxo de águas a montante e controla a velocidade de fechamento.
No piloto #3, se combinam todas as funções principais de um circuito de controle de 2 vias. É uma válvula de ação direta, acionada por um diafragma que se ajusta as variações de pressão, tendendo a alcançar um equilíbrio com a força pré-ajustada da mola. Quando se utilizado em um circuito sustentador de pressão, o piloto modula a apertura se a pressão a montante sobre passa o limite predefinido. A válvula de agulha integrada limita o fluxo aguas a montante e controla a velocidade de fechamento.

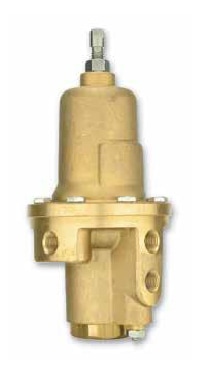

A foto representa ambos os modelos, pois não se diferenciam em sua forma.- Válvula de agulha integrada
- Captação da pressão externa ou interna
- Captação da diferencial pressão
- Instalação direta do manômetro sobre o piloto
- Válvulas redutoras de pressão 6-14 ” (Modelo #2 standard)
- Válvulas de limitadoras de vazão 6-14 ” (Modificadas para pressão diferencial #2-DR)
- Válvulas antecipadoras de onda tamanhos 11 /2-4” como piloto de alta pressão (Modificadas para pressão externa #2-R)
- Controle da onda ao fechar (função adicional 49) para 6-14 ” (Modificadas para pressão externa #2-R)
