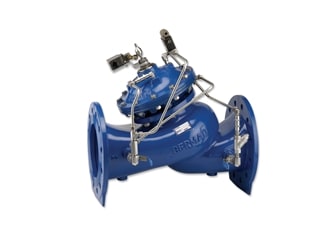

Válvula de retenção ativa WW-740ES-BP
Válvula de controle de bomba de retenção ativa com câmara dupla e operada hidraulicamente que se abre totalmente ou fecha em resposta a sinais elétricos. Ela isola a bomba do sistema durante a partida e o desligamento da bomba, evitando assim surtos na tubulação. As válvulas BERMAD série 700ES são válvulas globo operadas hidraulicamente em padrão oblíquo (Y) com corpo hidrodinâmico que fornece um caminho de fluxo sem obstruções, com conjunto de sede e atuador unitário de câmara dupla que pode ser desmontado do corpo como uma unidade integral separada. As válvulas 700ES têm uma capacidade de modulação excelente e altamente eficaz para aplicações de alta pressão diferencial e são projetadas para operar com cavitação e ruído mínimos sob condições de operação difíceis.
- Materiais de construção de excelente qualidade e que garantem uma operação confiável, resistente e duradoura
- O design durável, sofisticado e leve garante danos por cavitação mínimos, mesmo sob condições de operação difíceis e de alta intensidade
- O corpo hidrodinâmico e o atuador de alto desempenho fornecem um caminho de fluxo desobstruído com perda de pressão mínima e excelente capacidade de modulação sob condições de operação de alta pressão diferencial
- Um atuador de câmara dupla, totalmente operacional sob condições de pressão muito baixa, incluindo ação de abertura total e fechamento opcionais sob pressão da linha zero; proporciona uma resposta suave e imediata da válvula e sem efeito do golpe de aríete.
- Um design equilibrado, simples e que dispensa manutenção, incluindo um atuador que pode ser facilmente desmontado do corpo da válvula como uma unidade integral separada para um tempo de paralisação mínimo.
- Design de circuito de controle avançado, totalmente coordenado com o circuito de partida/parada da bomba
- O processo de partida/parada da bomba é gradual e suave, sem vibrações nas tubulações
- Protege a estação de bombeamento contra danos causados por surtos
- Prolongando a vida útil das bombas
- Verificação de elevador independente opcional; recurso de verificação rápido e suave que minimiza o golpe de aríete em caso de queda repentina de energia
Aplicação típica
- A jusante de cada bomba de alta pressão em estações de bombeamento, onde é necessária a prevenção de surtos
- Em estações de bombeamento onde a operação suave de partida/parada é essencial
- Em estações de bombeamento com regime de operação baseado em ciclo de serviço
- Em estações de bombeamento com operação combinada de bombas de velocidade fixa e variável
