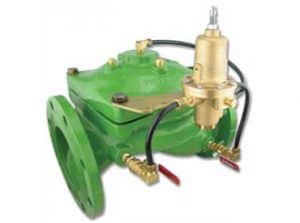

Válvula Sustentadora e Redutora de Pressão VA-104

A Válvula Redutora e Sustentadora de Pressão modelo VA-104 é uma válvula de controle hidráulica acionada por diafragma com duas funções independentes. Ela sustenta pressões predefinidas mínimas a montante, independentemente de flutuação na vazão ou de variação na pressão a jusante, além de evitar a elevação da pressão a jusante acima dos ajustes máximos, independentemente de flutuação na vazão ou de pressão excessiva a montante.

Recursos e benefícios do produto

Operado pela pressão da linha – operação independente

Design flexível – fácil adição de características

Corpo com design avançado globo ou ângulo hidroeficiente
– Caminho de vazão desobstruído
– Única parte móvel
– Vazão não turbulenta
– Alta capacidade de vazão

Diafragma integralmente apoiado e equilibrado
– Baixa pressão de acionamento
– Desempenho excelente na regulagem de baixa vazão
– Trava progressivamente o fechamento da válvula
– Previne a distorção do diafragma

Reparo em linha
– Fácil manutenção
– Tempo ocioso mínimo

Aplicações típicas do produto

A água é bombeada de um poço profundo até um reservatório através de uma tubulação, realizando também o fornecimento para consumidores de regiões vizinhas ao longo do caminho. A água é então fornecida a partir do reservatório para consumidores tanto em áreas mais elevadas quanto em áreas mais baixas. Ambas as partes integrantes do sistema necessitam de soluções sustentadoras e redutoras de pressão.


Sistema de Diminuição de Lençol Freático

Em sistemas de poços profundos, o nível do lençol freático varia de acordo com: mudanças sazonais, taxa de infiltração e demanda. Estes sistemas necessitam de uma solução para uma combinação única de problemas:
– A demanda dos consumidores ou o abastecimento de uma tubulação vazia resulta em sobrecarga da bomba e cavitação, exigindo sustentação da pressão.
– Bombas de poços profundos impulsionam um ΔP constante, fazendo com que o nível do solo alto aumente a pressão de descarga, exigindo redução da pressão.

O modelo VA-104 proporciona uma solução completa para ambos esses problemas.


Tubulação de Abastecimento Por Gravidade

Em locais em que os consumidores de áreas mais elevados ou mais baixas utilizam a mesma rede de distribuição:
– Consumidores situados em áreas mais elevadas necessitam de proteção contra demanda excessiva de zonas mais baixas.
– Consumidores de zonas mais baixas necessitam de proteção contra pressão alta em razão da gravidade.

O modelo VA-104, por ser tanto uma válvula redutora quanto sustentadora, atende as duas necessidades.
