Implementaciones recomendadas para sistemas de seguridad de presión de agua en edificios de gran altura

La integridad y rentabilidad de su sistema de agua para edificios de gran altura es crucial para la seguridad y satisfacción del usuario final. Las tuberías rotas y los sistemas difíciles de mantener—ya sea para agua potable o protección contra incendios—pueden ser costosos y, a menudo, causar daños incalculables a la propiedad e incluso poner en riesgo la seguridad de las personas.

Muchos de estos problemas se originan por fluctuaciones en la presión del agua y pueden prevenirse con un control adecuado de la presión. En BERMAD, nos enorgullece desarrollar sistemas de seguridad de presión diseñados para estabilizar los picos o caídas de presión.

Sistemas de Seguridad de Presión para Agua Potable

Los picos de presión en los sistemas de agua potable suelen ocurrir cuando la demanda de agua cambia de alta a baja o viceversa en un corto período de tiempo. Hemos abordado este tema con mayor profundidad en una publicación aparte sobre válvulas de seguridad de presión en sistemas de agua potable. En esta publicación, proporcionamos información sobre válvulas de seguridad de presión BERMAD específicas que pueden proteger su sistema y mantener satisfechos a los usuarios finales.
A continuación se presentan ejemplos de este sistema y sus componentes de control hidráulico

El 72S-B2H: un sistema reductor de presión de una sola derivación con respaldo «watchdog», bypass de caudal en horas valle y dispositivo de alivio:

Este sistema está compuesto por cuatro elementos clave conectados entre sí en un solo conjunto compacto de dispositivos de control de presión.

El componente principal de este sistema es la válvula reductora de presión 720, ubicada en línea y aguas abajo del sistema. Bajo condiciones normales, mantendrá una presión constante aguas abajo tanto en demandas bajas como altas.

Para la PRV principal, proporcionamos una válvula reductora de presión «watchdog». Ubicada aguas arriba de la PRV, esta válvula permanecerá completamente abierta mientras la presión aguas abajo del sistema sea normal. En caso de que la presión aumente, la válvula Watchdog 720-PD-X entrará en acción y regulará la presión mientras envía una señal al BMS, hasta que se solucione el problema y el sistema vuelva a funcionar con normalidad.

La principal ventaja de la válvula watchdog es que proporciona una “rueda de lanza” para el suministro de agua y permite al equipo de mantenimiento programar el tiempo de inactividad y las reparaciones del sistema en el momento más conveniente.

Para la estabilidad de presión, Bermad ha integrado una válvula reductora de presión de acción directa con bypass para caudales fuera de pico, la cual regulará el pequeño caudal nocturno en lugar de la válvula principal de reducción de presión.

El último componente es un dispositivo de alivio de presión que libera los picos de presión acumulados o la presión no deseada por expansión térmica.

Como con todas las válvulas de control, se recomienda encarecidamente proteger el sistema de residuos instalando un filtro en la entrada del sistema. En este caso, el filtro 70F es el más adecuado para esta función.

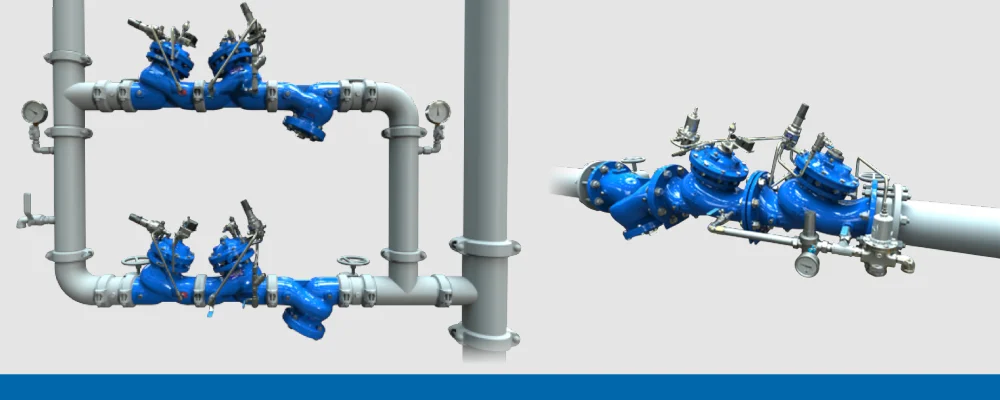

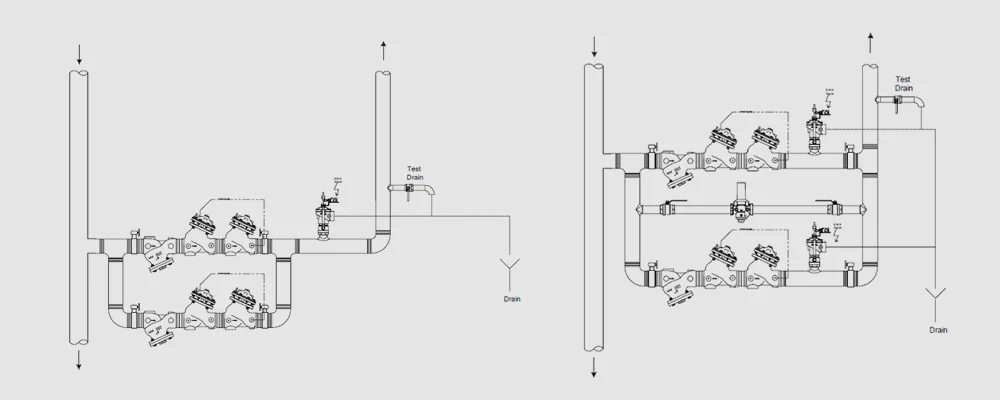

Sistema Reductor de Presión de Doble Ramal con Doble Salvaguarda «Watchdog»:

En hospitales o residencias de ancianos donde el suministro de agua debe estar disponible las 24 horas del día, los 7 días de la semana, el tiempo de inactividad por mantenimiento es inaceptable. Por esta razón, todos los equipos en línea deben contar con una rama de redundancia paralela para permitir el servicio.

En este sistema, cada ramal está equipado con una válvula reductora de presión 720 independiente, respaldada por una válvula 720-PD-X «watchdog». Cada ramal puede funcionar de manera independiente, aislando los otros ramales del sistema. Una sola válvula de alivio rápido de presión 43Q proporciona alivio ante picos de presión para ambos ramales y puede mantenerse sin interrumpir el suministro de agua.

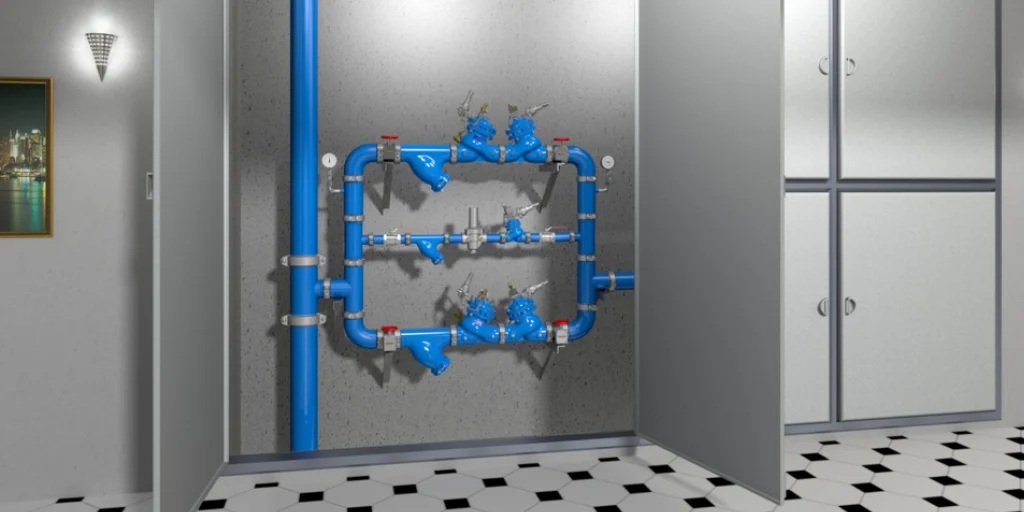

Sistema de reducción de presión de doble ramal con bypass común para caudales en horas valle

Como se menciona en el segundo ejemplo, este sistema ofrece redundancia total para suministrar agua las 24 horas del día, los 7 días de la semana. Esta opción viene equipada con dos válvulas de alivio — una para cada ramal — y un bypass común de caudal fuera de pico que proporciona regulación de bajo caudal si se utiliza cualquiera de los ramales.

Sistema de reducción de presión con válvula de cierre por sobrepresión 794

Esta configuración es ideal para edificios donde el sistema de drenaje no está diseñado para alojar válvulas de alivio de presión.

En este sistema, ambas ramas permiten el paso del agua y la presión se regula utilizando una válvula reductora de presión 720 en cada rama.

En el lado de salida de cada PRV hay una Válvula de Corte por Exceso de Presión 794. Estas válvulas permanecen completamente abiertas bajo condiciones normales de presión. Si la PRV 720 tiene dificultades para regular la presión, la válvula 794 lo detectará hidráulicamente y cerrará el flujo en la línea mientras la presión de la derivación sea superior al valor preestablecido.
Si la 794 cierra una de las derivaciones, el suministro seguro y regular continúa gracias a la derivación en paralelo. Además, una señal eléctrica, generada por la 794 cerrada, notificará al BMS que el sistema requiere reparación.

Sistema de reducción de presión con 794 y bypass de bajo caudal

Como en la configuración anterior, este sistema combina una válvula reductora de presión 720 y una válvula de cierre por sobrepresión 794. La principal diferencia entre ambas es que una Válvula Reductora de Presión de acción directa proporciona a las dos ramas un bypass de bajo caudal, y también está protegida por su propia válvula 794. Esta configuración ofrece mayor seguridad y un flujo de agua estable a pesar de posibles fallas.

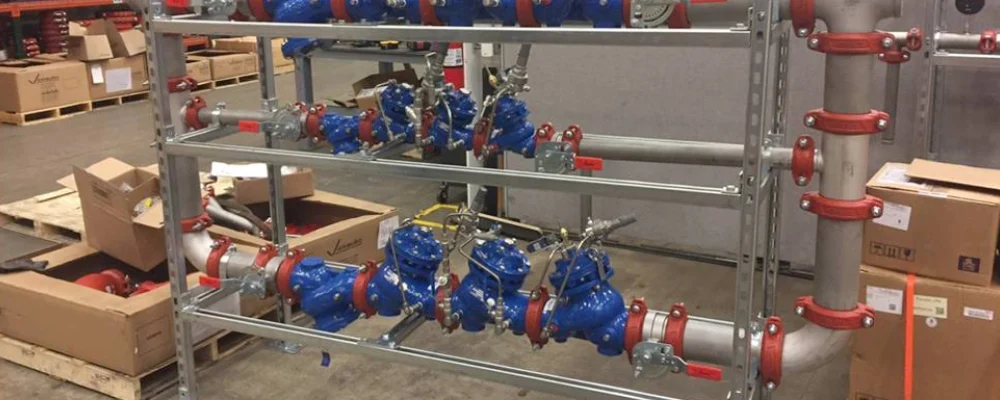

Estación Reductora de Presión Redundante de Dos Etapas con Válvula de Corte por Presión Excesiva

Este es un sistema completo proporcionado por BERMAD y Victaulic. Pre-ingenierizado, preajustado y ensamblado en nuestras fábricas BERMAD, este sistema ofrece soporte integral para su sistema de agua potable. Nuestro sistema de redundancia total proporciona una válvula proporcional 720-PD para la reducción de presión en la primera etapa, una válvula principal 720 PRV para la reducción de presión en la segunda etapa y una válvula de cierre por sobrepresión 794 para mayor seguridad. ¿La mejor parte? Viene listo para una fácil instalación en sitio. ¡Sí, eso incluye el bastidor!

Válvulas de Seguridad de Presión para Sistemas de Agua de Protección contra Incendios

Su sistema de agua para protección contra incendios es esencial para salvaguardar la propiedad y garantizar la seguridad de las personas. Analizamos en mayor profundidad la importancia de las válvulas de alivio de presión en los sistemas de agua contra incendios en la publicación sobre válvulas de alivio de presión para protección contra incendios.

Los siguientes son ejemplos de aplicaciones de estas válvulas en sistemas de protección contra incendios:

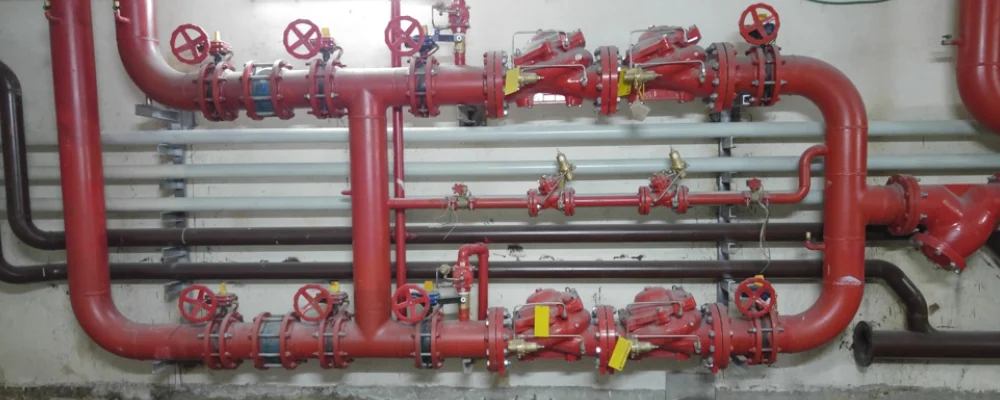

Sistema reductor de presión redundante y respaldado con 42T PRV

En este sistema de reducción de presión para protección contra incendios, utilizamos una instalación dual de válvulas reductoras de presión 42T, donde una válvula modula hasta la presión deseada, mientras que la otra actúa como respaldo de emergencia.

Cada ramal del sistema está dimensionado para poder suministrar la demanda total de la zona de incendio, incluso cuando el ramal adyacente está en inspección o mantenimiento, lo que permite mantener el sistema y seguir proporcionando cobertura total de agua contra incendios al edificio.

Una derivación de pequeños caudales está conectada en paralelo a ambas ramas para proporcionar una regulación mínima de caudal utilizando la válvula reductora de presión 720 aprobada por UL.

En el tramo descendente de cada ramal se instala una válvula de alivio de presión 430 con aprobaciones UL y FM, la cual es responsable de descargar el exceso de presión en caso de cambios bruscos de caudal o si la línea de agua contra incendios experimenta expansión térmica.

Muchos más sistemas opcionales

Como se muestra en los ejemplos anteriores, los sistemas reductores de presión pueden presentarse en una variedad de configuraciones, teniendo en cuenta las necesidades del sistema, el espacio de instalación y el presupuesto.  Los ingenieros de Bermad ofrecen una solución hidráulicamente diseñada y personalizada para sus necesidades específicas.
